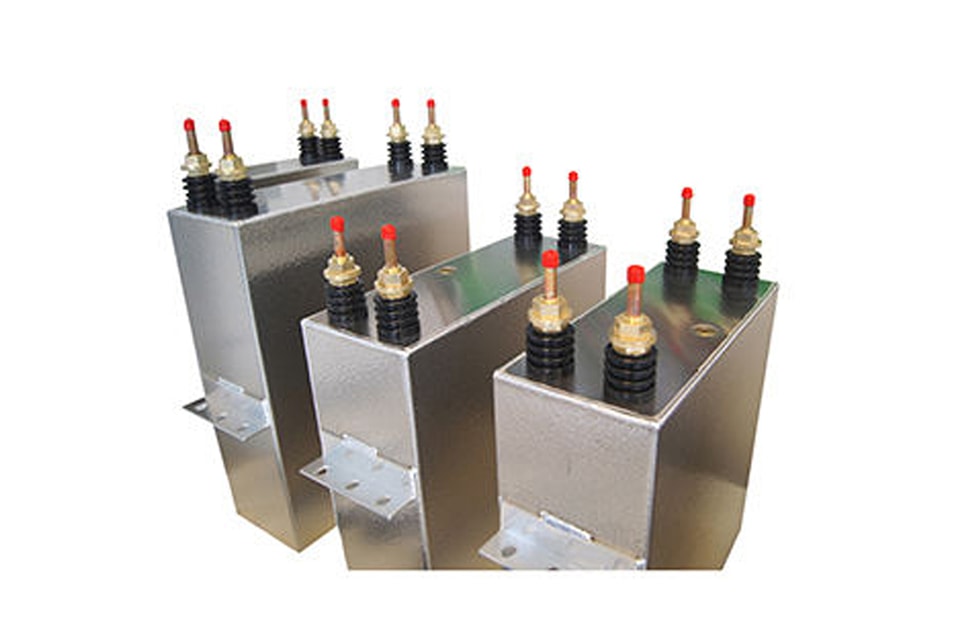

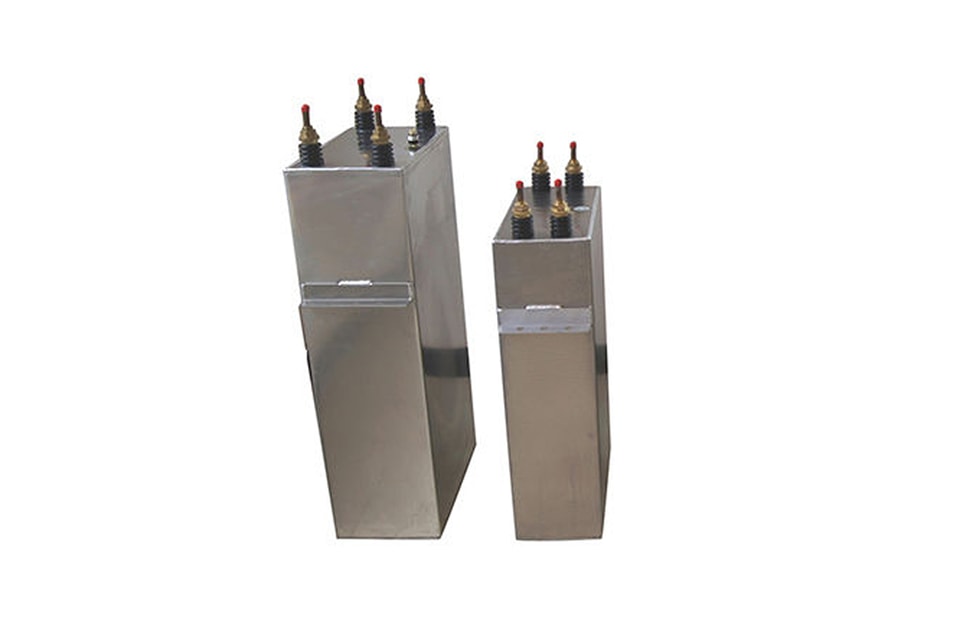

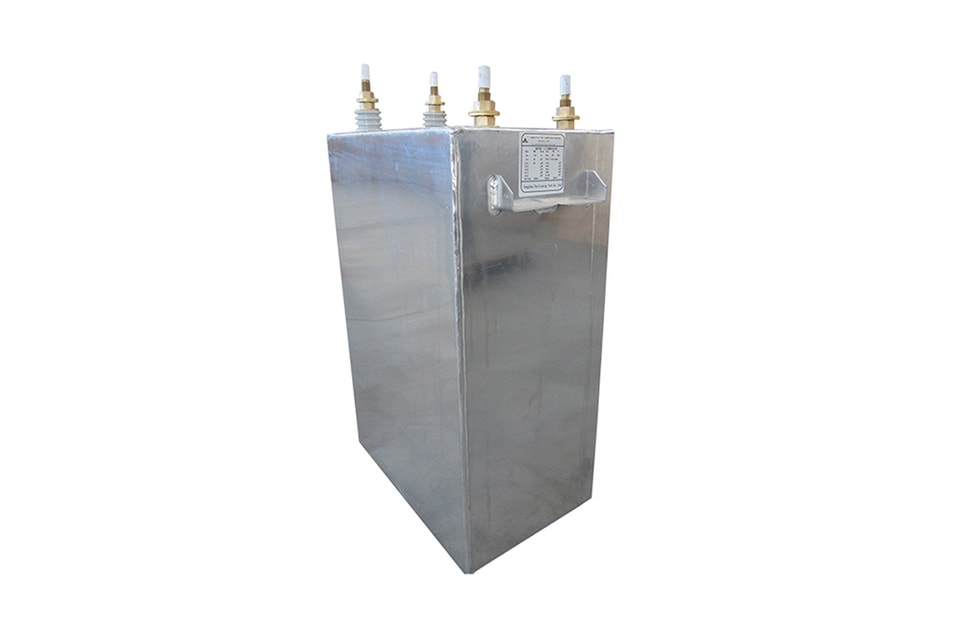

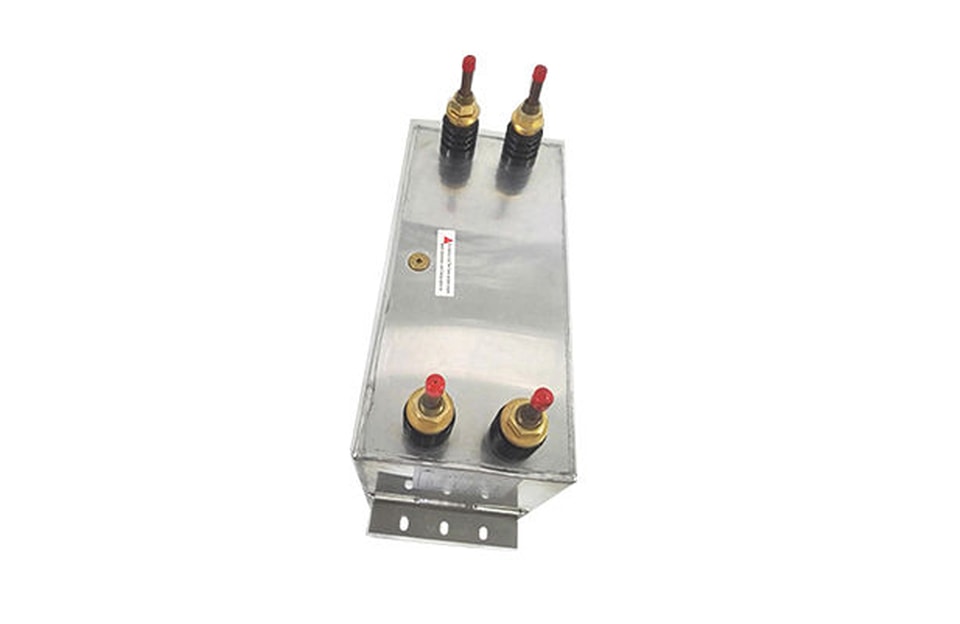

Серия DCMJ, низко-/среднечастотный водоохлаждаемый силовой конденсатор для фильтров постоянного тока
Функции и применение:
Предназначен для цепей питания индукционных печей при входном переменном напряжении 380–1150 В, среднем постоянном напряжении менее 2 кВ, на низкой частоте (<1 кГц) и средней частоте (1–8 кГц).
Уникальные особенности технологии:
* Специальное осаждение металлической пленки, высокие dv/dt, di/dt
* Двустороннее водяное охлаждение, повышает способность пропускать ток
* Может быть изготовлена индивидуальная схема водяного охлаждения для одного / группы устройств
* Охлаждающая вода должна быть чистой, температура выходящей воды должна быть ниже 40℃
Условия эксплуатации / технические параметры / стандарты изделия:
Диапазон температур: -25℃～+50℃
Номинальное напряжение: UN(dc): ≤2 кВ (DC)
Номинальная емкость CN: ≤8000 мкФ
Погрешность емкости △C: ±5%
Максимальный ток Irms: ≤2500 А (изделия могут быть изготовлены по заказу,
3000–4000 А )
Стандарты продукции:
IEC61071-1（1991）
GB/T17702.1-1999
Также может быть изготовлено в соответствии со стандартами заказчика
Решение на основе силовых конденсаторов для индукционных печей / коммутации / источников питания сварочных машин
Серия DCMJ, низко-/среднечастотный водоохлаждаемый силовой конденсатор для фильтров постоянного тока
Функции и применение:
Предназначен для цепей питания индукционных печей при входном переменном напряжении 380–1150 В, среднем постоянном напряжении менее 2 кВ, на низкой частоте (<1 кГц) и средней частоте (1–8 кГц).
Уникальные особенности технологии:
* Специальное осаждение металлической пленки, высокие dv/dt, di/dt
* Двустороннее водяное охлаждение, повышает способность пропускать ток
* Может быть изготовлена индивидуальная схема водяного охлаждения для одного / группы устройств
* Охлаждающая вода должна быть чистой, температура выходящей воды должна быть ниже 40℃
Условия эксплуатации / технические параметры / стандарты изделия:
Диапазон температур: -25℃～+50℃
Номинальное напряжение: UN(dc): ≤2 кВ (DC)
Номинальная емкость CN: ≤8000 мкФ
Погрешность емкости △C: ±5%
Максимальный ток Irms: ≤2500 А (изделия могут быть изготовлены по заказу,
3000–4000 А )
Стандарты продукции:
IEC61071-1（1991）
GB/T17702.1-1999
Также может быть изготовлено в соответствии со стандартами заказчика
Для получения дополнительной информации о DC-конденсаторе, пожалуйста, скачайте PDF-файл выше с названием «Power Capacitor».
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
DCMJ UN —— CN，FN，Imax
* Может быть выполнено по индивидуальному заказу: компоновка 2/4, одиночное водяное охлаждение.
Также принимается индивидуальный проект
Также принимается индивидуальный проект
Для получения дополнительной информации о DC-конденсаторе, пожалуйста, скачайте PDF-файл выше с названием «Power Capacitor».
YZPST может предоставить следующий список конденсаторов для индукционного нагрева, эквивалентных GE
| Тип | Напряжение (кВ) | Мощность (кВАр) | Частота (кГц) | Емкость | L(мм) | W(мм) | H(мм) |
| RAM0.55-1089-3.2S | 0.55 | 1089 | 3.2 | 179.1 | 342.9 | 136.7 | 342.9 |
| RAM0.625-883-1.2SS | 0.625 | 883 | 1.2 | 299.9 | 342.9 | 136.7 | 330.2 |
| RAM1.0-3000-0.3S | 1 | 3000 | 0.3 | 1592.3 | 558.8 | 203.2 | 711.2 |
| RAM1.2-200-0.06S | 1.2 | 200 | 3.2 | 6.9 | 342.9 | 111.3 | 393.7 |
| RAM1.25-3000-10S | 1.25 | 3000 | 10 | 30.5 | 330.2 | 127 | 342.9 |
| RAM1.5-2333-3S | 1.5 | 2333 | 3 | 55.1 | 342.9 | 111.3 | 330.2 |
| RAM1.8-2442-1.2S | 1.8 | 2442 | 1.2 | 100.1 | 558.8 | 114.3 | 342.9 |
| RAM2.2-4000-0.3S | 2.2 | 4000 | 0.3 | 438.6 | 558.8 | 203.2 | 711.2 |
| RAM2.4-62-0.3S | 2.4 | 62 | 0.3 | 5.7 | 203.2 | 101.6 | 282.7 |
| RAM2.25-49-0.15S | 2.25 | 49 | 0.15 | 10.2 | 203.2 | 101.6 | 282.7 |
| RAM2.8-4000-0.3S | 2.8 | 4000 | 0.3 | 270.8 | 558.8 | 203.2 | 711.2 |
| RAM2.8-4800-0.4S | 2.8 | 4800 | 0.4 | 243.7 | 558.8 | 184.1 | 711.2 |
| RAM3.0-118-0.7S | 3 | 118 | 0.7 | 2.9 | 203.2 | 101.6 | 282.7 |
| RAM3.0-5450-0.7S | 3 | 5450 | 0.7 | 137.8 | 330 | 215 | 640 |
| RAM3.0-8400-0.7S | 3 | 8400 | 0.7 | 212.3 | 558.8 | 203.2 | 711.2 |
| RAM3.0-13400-1.2S | 3 | 13400 | 1.2 | 197.5 | 558.8 | 203.2 | 711.2 |
| RAM3.6-6000-0.5S | 3.6 | 6000 | 0.5 | 147.4 | 330 | 290 | 850 |
| RAM4.0-7500-0.4S | 4 | 7500 | 0.4 | 74.6 | 330 | 340 | 895 |
| RAM5.0-8000-0.4S | 5 | 8000 | 0.4 | 127.4 | 330 | 390 | 825 |
| RAM6.0-6000-0.3S | 6 | 6000 | 0.3 | 88.5 | 330 | 390 | 720 |
| DCMJ0.9-1640S | 0.9 | 1640 | 342.9 | 124 | 450.8 | ||
| DCMJ0.9-5000S | 0.9 | 5000 | 558.8 | 149.4 | 673.1 |
Дополнительная информация о продукте отсутствует.
