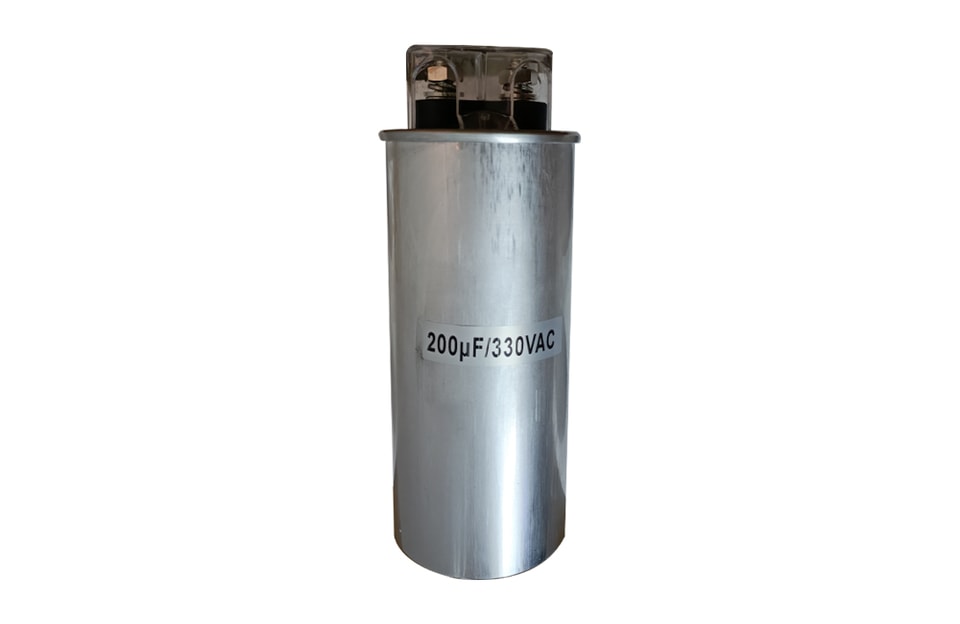

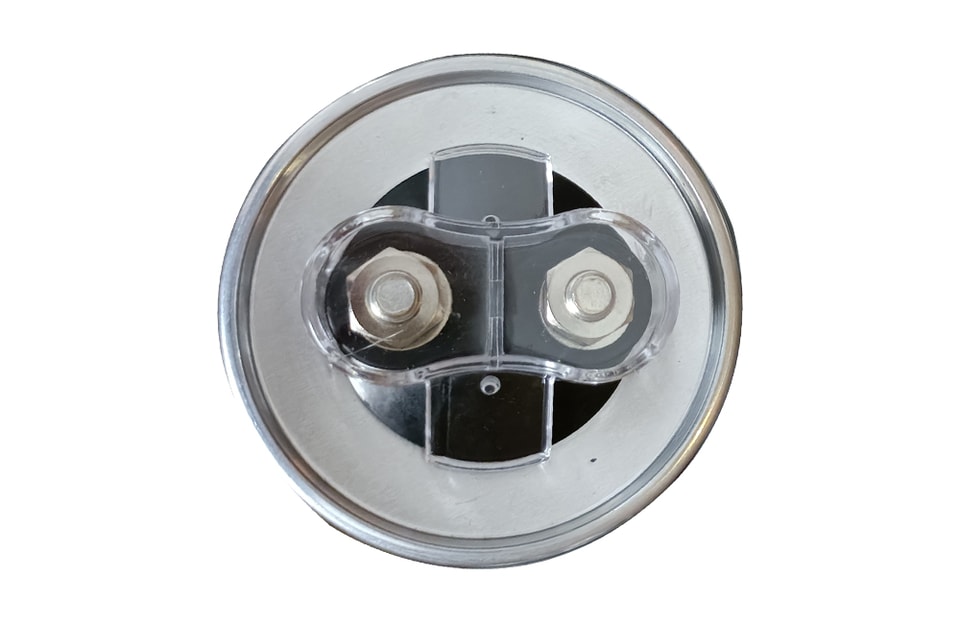

Конденсатор PFC для коррекции коэффициента мощности, цилиндрический высокопроизводительный конденсатор
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Конденсаторы серии DeltaCap YZPST-AKMJYS
Серия/тип: серия YZPST-AKMJYS
Введение в продукцию – конденсатор PFC
Конструкция
Однофазное, трехфазное, раздельно-фазное или YN
Один цилиндрический корпус или несколько цилиндрических корпусов
- Заголовок
- Заголовок
- Заголовок
Модель изделия
BKMJ Экономичный квадратный конденсатор
BKMJP Стандартный квадратный конденсатор
AKMJG Высокопроизводительный квадратный фильтрующий конденсатор
BKMJYS Стандартный цилиндрический конденсатор
AKMJYS Высокопроизводительный цилиндрический фильтрующий конденсатор
Сравнение основных параметров различных моделейпродуктов | |||||
Модели | BKMJ | BKMJP | AKMJG | BKMJYS | AKMJYS |
Ёмкость Отклонение |
-5%~10% |
-2%~3% |
-2%~3% |
-2%~3% |
-2%~3% |
Выдерживаемое напряжениемежду полярный корпус |
≥3600В |
≥3600В |
≥3600В |
≥3600В |
≥3600В |
Условия эксплуатации | -40~60℃ | -40~60℃ | -40~60℃ | -40~60℃ | -40~60℃ |
Максимальные рабочий напряжение для конденсатор | 1,1-кратное номинальное напряжение |
1,1 раза |
1.2 раз |
1.15 раз |
1,2 раза |
Максимальные рабочий ток коллектора для конденсатор | 1,3-кратный номинальный ток |
1.5 раз |
2 раза |
1.5 раз |
2 раза |
Пусковой токемкостная нагрузка примоменте коммутации | 200-кратный номинальный ток |
220 раз |
250 раз |
220 раз |
250 раз |
Специальный процесс нанесения покрытия обеспечивает хорошие характеристики самовосстановления конденсатора и стабильность электрических параметров.
Несколько групп одиночных шунтирующих конденсаторов — наша запатентованная продукция. Каждая группа одиночных конденсаторов оснащена устройством разделения перенапряжения, что не только обеспечивает безопасность изделия, но и повышает его электрические характеристики и срок службы благодаря использованию нескольких групп отдельных элементов и определенного зазора между параллельными элементами.
Изделия изготавливаются из импортных североевропейских химических высокоточных частиц; они тонкие и устойчивы к высокой температуре, что обеспечивает более стабильные характеристики продукции.
Таблица технических характеристик
Номер детали | 50 Гц | 60 Гц | CR | Габариты （мм） |
Болт устройства. низу |
Кол-во в упаковке, шт. | ||||
Выход, квар | IR A | Выход, квар | IR A | µF | ΦD | ΦD1 | В | |||
Номинальное напряжение 450 В AC, 50/60 Гц, соединение треугольником | ||||||||||
AKMJYS-X-X-0.45-5-3 | 5.0 | 6.4 | 6.0 | 7.7 | 26.2×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.45-10-3 | 10.0 | 12.9 | 12.0 | 15.4 | 52.4×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.45-15-3 | 15.0 | 19.3 | 18.0 | 23.1 | 78.6×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.45-20-3 | 20.0 | 25.7 | 24.0 | 30.8 | 104.8×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.45-25-3 | 25.0 | 32.1 | 30.0 | 38.5 | 131.0×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-30-3 | 30.0 | 38.5 | 36.0 | 46.2 | 157.2×3 | 116 | 119 | 278 | M16×25 | 4 |
Номер детали | 50 Гц | 50 Гц | CR | Габариты （мм） | Болт устройства. низу |
Кол-во в упаковке, шт. | ||||
Выход, квар | IR A | Выход, квар | IR A | µF | ΦD | ΦD1 | В | |||
AKMJYS-X-X-0.45-33.4-3 | 33.4 | 42.9 | 40.1 | 51.5 | 175.0×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-35-3 | 35.0 | 44.9 | 42.0 | 53.9 | 183.4×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-40-3 | 40.0 | 51.4 | 48.0 | 61.6 | 209.6×3 | 136 | 139 | 278 | M16×25 | 4 |
Номинальное напряжение 480 В AC, 50/60 Гц, соединение треугольником | ||||||||||
AKMJYS-X-X-0.48-5-3 | 5.0 | 6.0 | 6.0 | 7.2 | 23.0×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.48-10-3 | 10.0 | 12.0 | 12.0 | 14.5 | 46.0×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.48-15-3 | 15.0 | 18.0 | 18.0 | 21.7 | 69.0×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.48-20-3 | 20.0 | 24.0 | 24.0 | 28.9 | 92.1×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.48-25-3 | 25.0 | 30.0 | 30.0 | 36.0 | 115.2×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-30-3 | 30.0 | 36.0 | 36.0 | 43.3 | 138.2×3 | 116 | 119 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-33.4-3 | 33.4 | 40.2 | 40.1 | 48.3 | 153.8×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-35-3 | 35.0 | 42.1 | 42.0 | 50.5 | 161.2×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-40-3 | 40.0 | 48.2 | 48.0 | 57.7 | 184.2×3 | 136 | 139 | 278 | M16×25 | 4 |
Номинальное напряжение 525 В AC, 50/60 Гц, соединение треугольником | ||||||||||
AKMJYS-X-X-0.525-5-3 | 5.0 | 5.5 | 6.0 | 6.6 | 19.3×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.525-10-3 | 10.0 | 11.0 | 12.0 | 13.2 | 38.5×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.525-15-3 | 15.0 | 16.5 | 18.0 | 19.8 | 57.7×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.525-20-3 | 20.0 | 22.0 | 24.0 | 26.4 | 77.0×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.525-25-3 | 25.0 | 27.5 | 30.0 | 33.0 | 96.3×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-30-3 | 30.0 | 33.0 | 36.0 | 39.6 | 115.5×3 | 116 | 119 | 278 | M16×25 | 4 |
Номер детали | 50 Гц | 60 Гц | CR | Габариты （мм） | Болт устройства. низу |
Кол-во в упаковке, шт. | ||||
Выход, квар | IR A | Выход, квар | IR A | µF | ΦD | ΦD1 | В | |||
AKMJYS-X-X-0.525-33.4-3 | 33.4 | 36.8 | 40.1 | 44.1 | 128.6×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-35-3 | 35.0 | 38.5 | 42.0 | 46.2 | 134.8×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-40-3 | 40.0 | 44.0 | 48.0 | 52.8 | 154.0×3 | 136 | 139 | 278 | M16×25 | 4 |
Для получения дополнительной информации оСерия YZPST-AKMJYSпожалуйста, скачайте PDF-файл выше с названием «Технический паспорт YZPST-AKMJYS» и «презентация компании-конденсатора»
