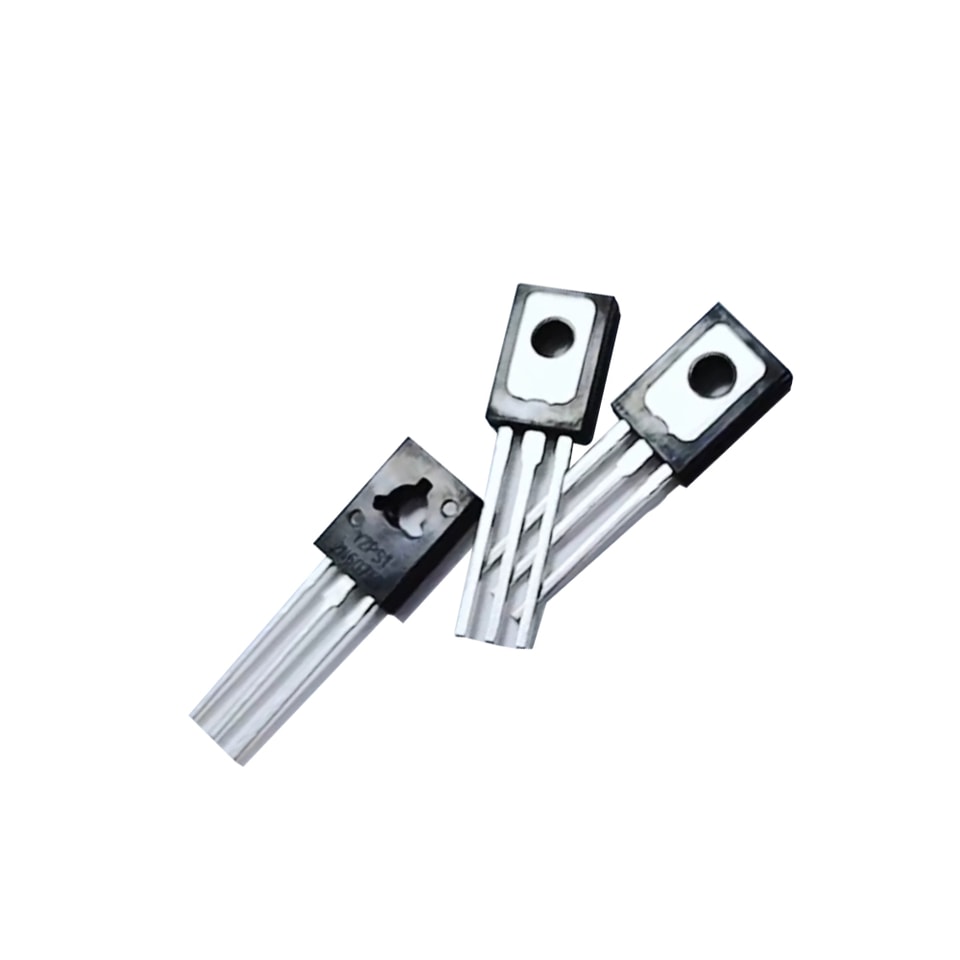

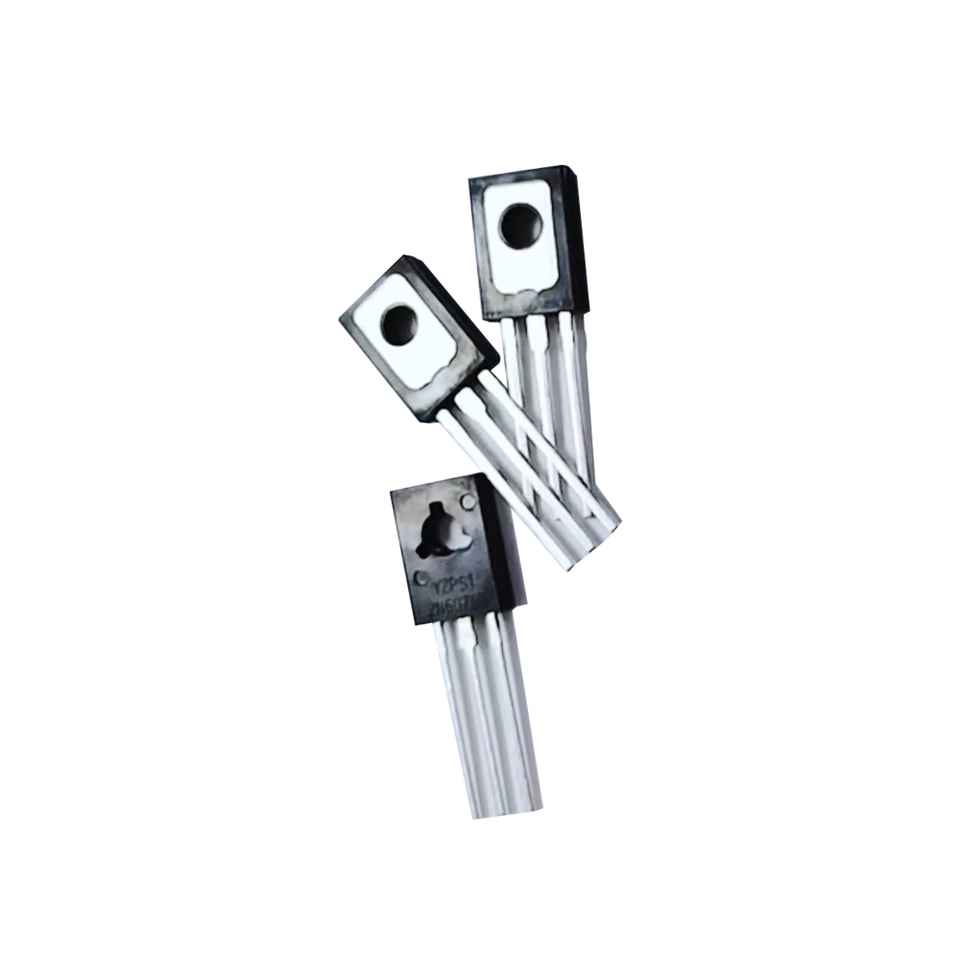

YZPST-2N6075B

Описание

обозначение

значение

ед.

Повторяющееся  пиковое  в закрытом состоянии напряжение

(Tj =  -40   ~ 125℃ )

Полупериод синус волна  50 Гц,  затвор  открыт

-6075B

V DRM

VRRM

600

600

V

Номинальный  RMS  в открытом состоянии  токпротекания

Полный  синус волна  5 0  Гц

IT(RMS)

4

A

Неповторяющийся  пиковое  импульса  ток коллектора

(переход температуры  Tj  = 2 5℃ )

Один  цикл  5 0  Гц

ITSM

30

A

Предохранитель  ток коллектора

(t  =  8.3  мс)

2

I t

3.7

A2s

Управляющий электрод  средний  мощность

(TC  =  8 0℃ , t  =  8.3  мс)

PG(сред.)

0.5

W

Управляющий электрод  пиковое  ток коллектора

(t ≤ 2.0 μ  с)

IGM

1

A

Указания переход температуры

TJ

-40~ 110

℃

хранения температуры

Tstg

-40~150

℃

Описание

Обозначение

Макс.

Ед. изм.

Тепловое сопротивление   (переход — корпус)

Rj C

3.5

℃/Вт

Тепловое сопротивление   (переход — окружающая среда)

Rj A

75

℃//Вт

Описание

Обозначение

Мин

Тип

Макс.

Ед. изм.

Повторяющееся  пиковое  в закрытом состоянии  ток коллектора

(VD  =  Номинальный VDRM ,VR RM затвор  открыт  )

Tj  = 2 5 ℃

Tj  =  1 1 0 ℃

IDRM, IRRM

-

-

10

2

мкА мА

пиковое  в открытом состоянии Напряжение

(IT  = 6 A)

VT

-

2

V

Управляющий электрод триггер ток коллектора

(VD = 1 2 В,RL  = 3 0 Ом)

MT 2 ( +) , G( +)

MT2 (+),  G(- )

MT2 (- ),  G(- )

MT2 (- ),  G( + )                                                  - - - B

IGT

-

-

-

-

-

-

-

3

3

3

5

мА

Управляющий электрод триггер напряжение

(VD = 1 2 В,RL  = 3 0 Ом)

Все  se возрастания

VGT

-

1.4

2.5

V

Управляющий электрод  без запуска напряжение

(VD = 1 2 В,RL  = 3 0 Ω , Tj  =  1 1 0 校 )

Все  se возрастания

VGD

0.2

-

-

V

Удержание  ток коллектора

(Candution  ток IT= 100 мА)

Tj  = 2 5 ℃

Tj  =  1 1 0  ℃

IВ

-

-

-

-

15

30

мА

Критическая Скорость нарастания напряжения в выключенном состоянии

VDM=1/2VDRM, Tj110 °C RGK=1 кОм

dv/dt

5

-

V/мкс
