СИЛОВОЙ КОМПОНЕНТ
YZPST-TG25F60
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

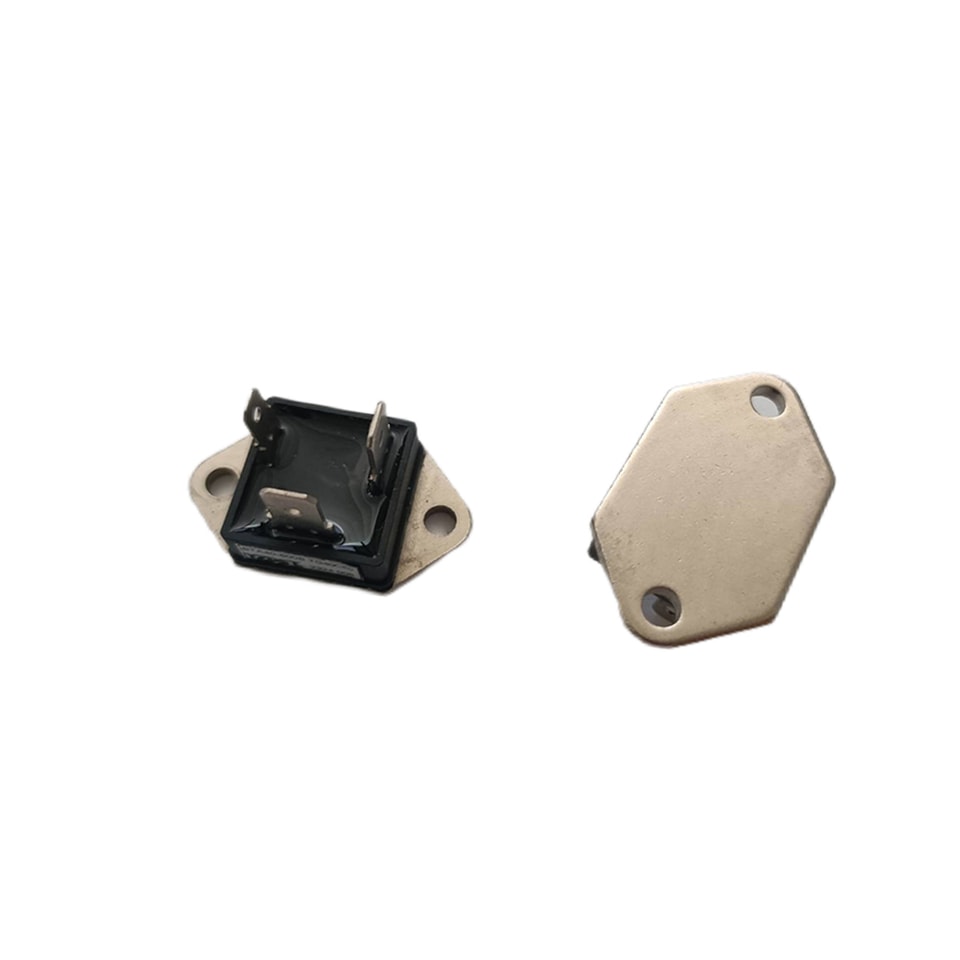

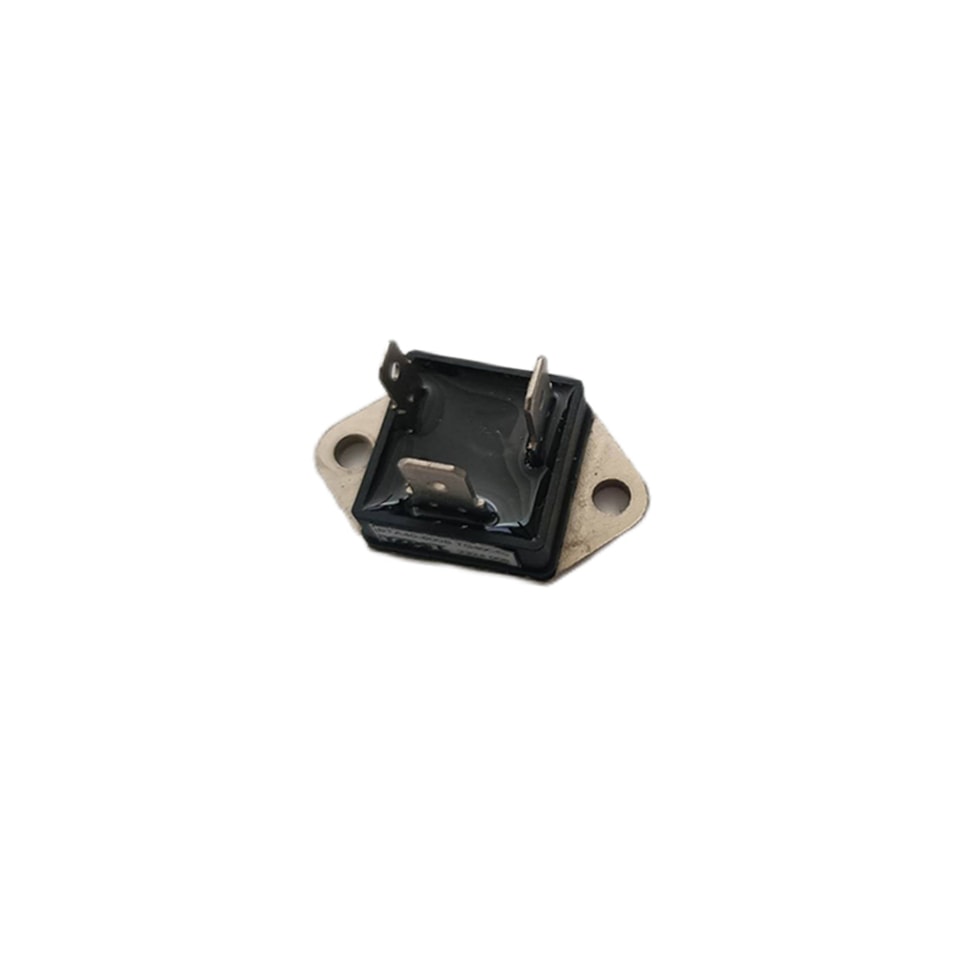

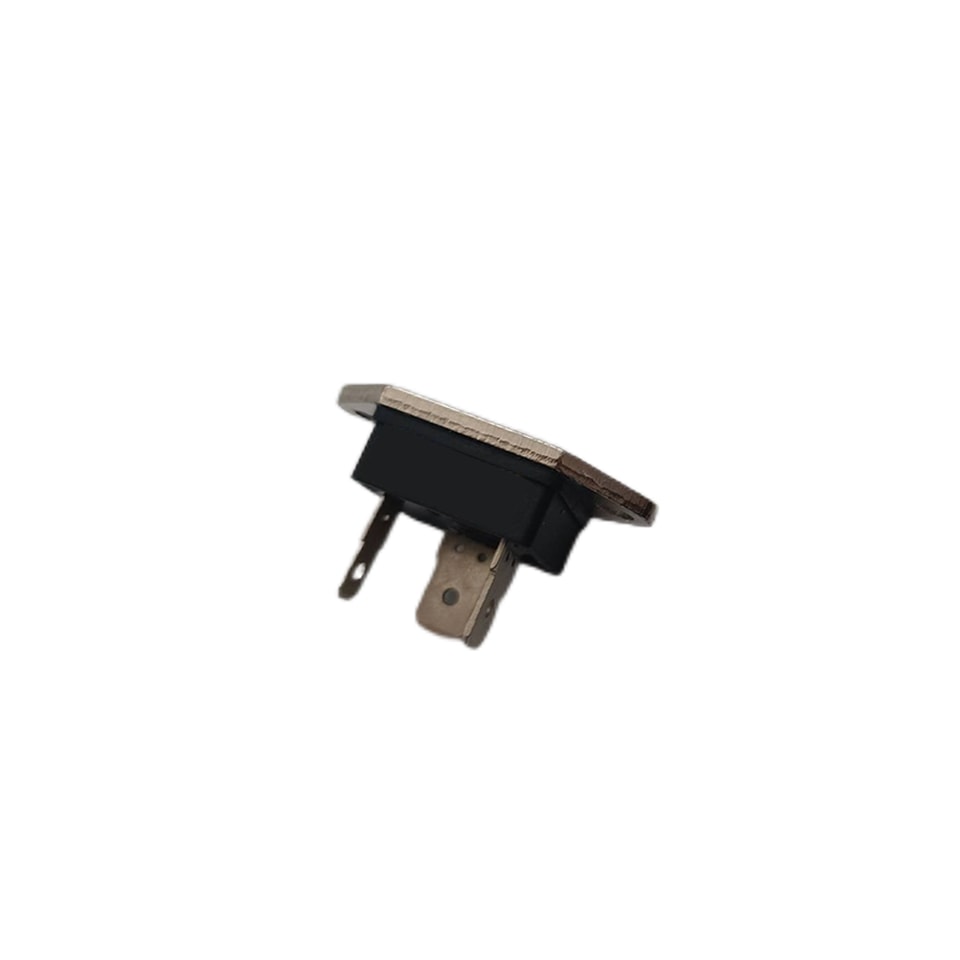

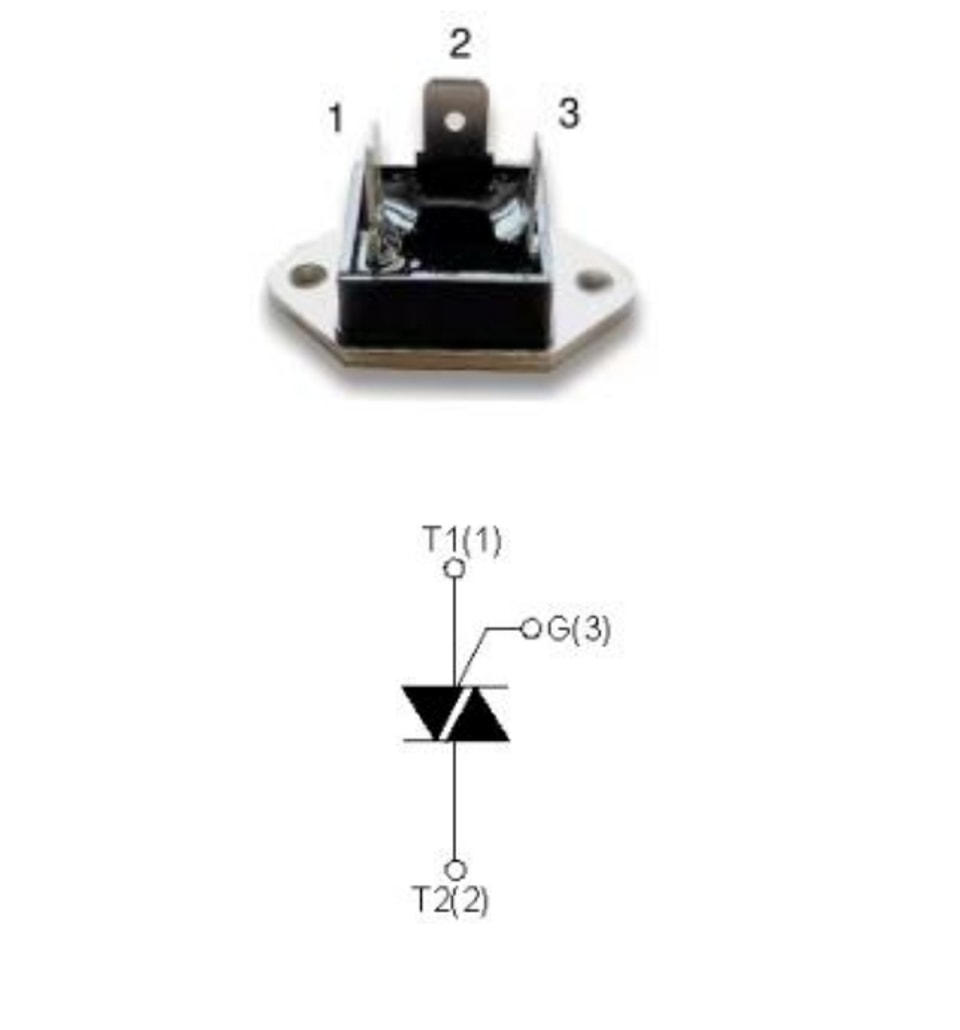

Силовой триак в изолированном корпусе TG-C
P/N:YZPST-TG25F60
ХАРАКТЕРИСТИКИ ПРОДУКТА
Изолированные формованные триаки
IT(AV) 25A
Высокая стойкость к импульсному току 300A
Изолированный монтаж (AC2500V)
Выводы с лепестками
ОБЛАСТИ ПРИМЕНЕНИЯ
Микроволновая печь
Копировальный аппарат
Твердотельный выключатель
Управление двигателем
Управление освещением
Управление нагревателем
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ НОМИНАЛЬНЫЕ ПАРАМЕТРЫ TC=25°C если не указано иное
| Обозначение | Параметр | Условия испытаний | Значения | Ед. изм. |
| VDRM | Повторяющееся Пиковое обратноенапряжение в закрытом состоянии | 600 | V | |
| IT(СКЗ) | Среднеквадратичный ток во включенном состоянии | TC=80°C | 25 | A |
| ITSM | Пиковый импульсный ток в открытом состоянии | Один цикл 50/60 Гц | 270/300 | A |
| I2t | I2t (Для предохранителя | 360 | A2s | |
| PGM | Пиковый ток затвора Рассеиваемая мощность рассеяние | 10 | W | |
| PG(AV) | Средний ток управляющего электрода Рассеиваемая мощность | 1 | W | |
| IGM | Пиковый ток затвора Ток | 3 | A | |
| VGM | Пиковое напряжение управляющего электрода | 10 | V | |
| di/dt | Критическая Скорость нарастания тока в открытом состояниик | TДж = 25°C,VD = 1/2 ВDRM | 50 | А/мкс |
| TДж | Температура перехода | -25 до +125 | °C | |
| TSTG | Диапазон температуры хранения | -40 до +125 | °C | |
| Vизол | перем. тока 50 Гц，действующее значение, 1 мин | 2500 | В~ | |
| Момент затяжки | Момент затяжки | Рекомендуемое значение | 1.0-1.4(10-14) | Н·м (кгссм) |
| Вес | 27 | g |

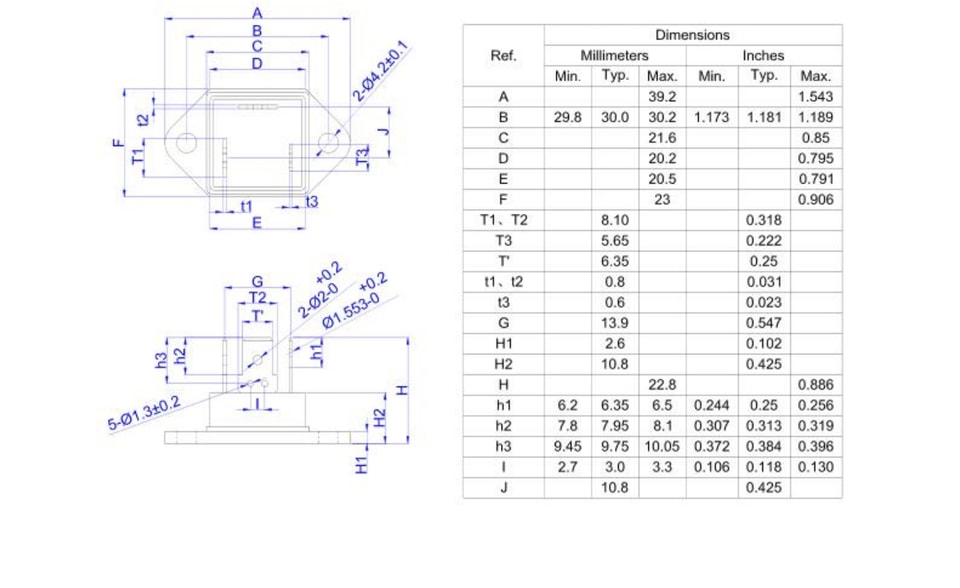

TG-C УПАКОВКА:
Дополнительная информация о продукте отсутствует.
