SCR YZPST-40TPS12

Характеристики продукта

Процесс стеклянной пассивации пластины,

Металл заднего (анодного) электрода: Ti-Ni-Ag

Металл положительного (затвор, анод) электрода: AL

Основные области применения

Коммутация переменного тока,

Преобразователь питания AC/DC,

Управление электронагревом

Управление скоростью двигателя

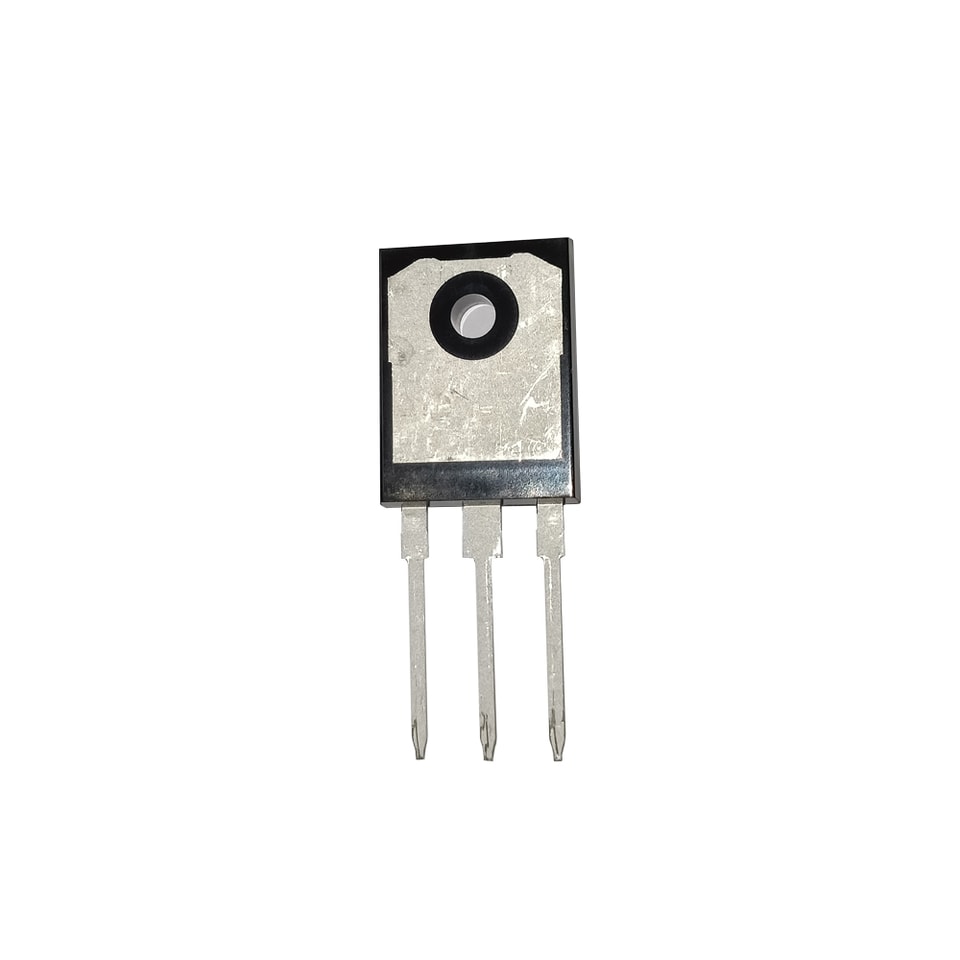

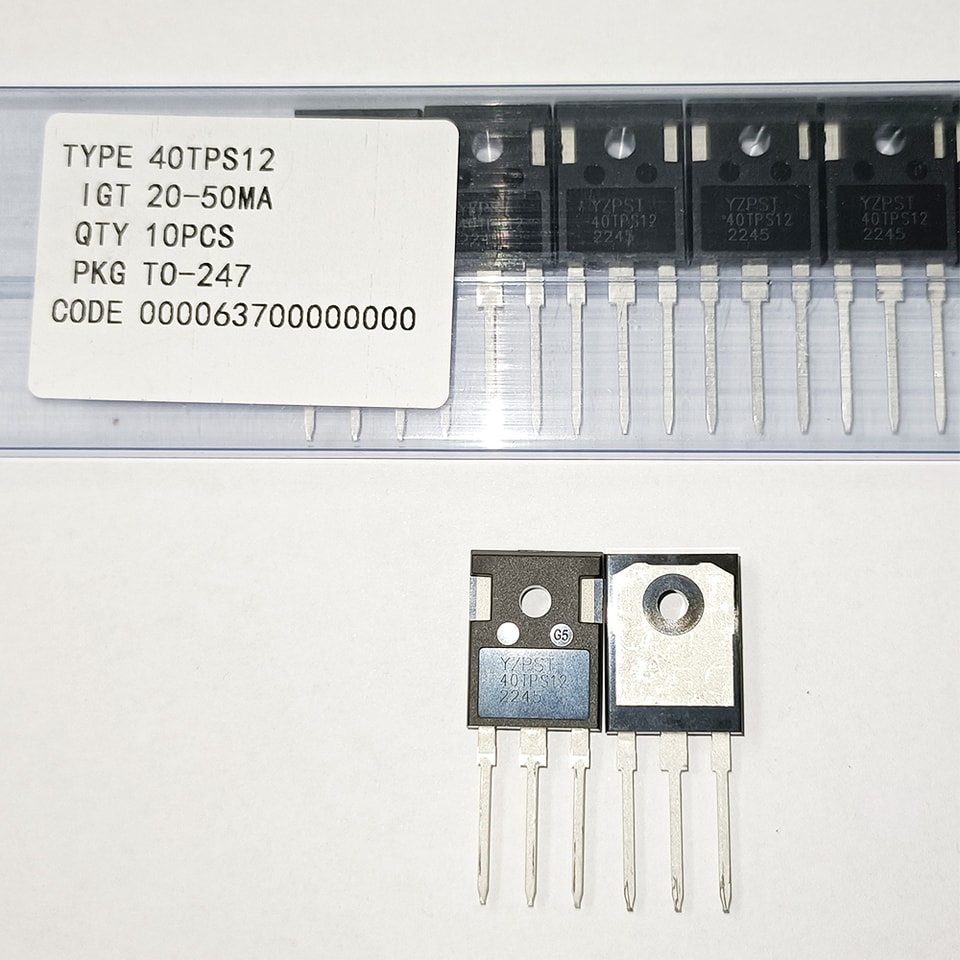

Корпус

TO-247

Основные характеристики (Tj=25℃)

Абсолютное rПараметры (Предельный Значения)

Обозначение	PПараметр	ниеЗнач	UЕд.
IT (RMS)	Действующее значение тока в открытом состоянии (угол проводимости 180°)	40	A
ITSM	Неповторяющийся пиковый импульсный ток в открытом состоянии Ток (tp=10 мс)	460	A
IGM	Пиковый ток затвора (tp=20 мкс)	4	A
PGM	Пиковая мощность затвора	5	W
PG(AV)	Средняя мощность затвора	1	W
Tstg Tj	Температура хранения Рабочая температура перехода	-40--+150 -40--+125	℃

Тепловые сопротивлениеs

Обозначение

PПараметр

ниеЗнач

UЕд.

Rth (j-c)

Переход — корпус

TO-247

0.95

℃/W

Электрическиеl характеристикиTj=25℃ если не указано указано
