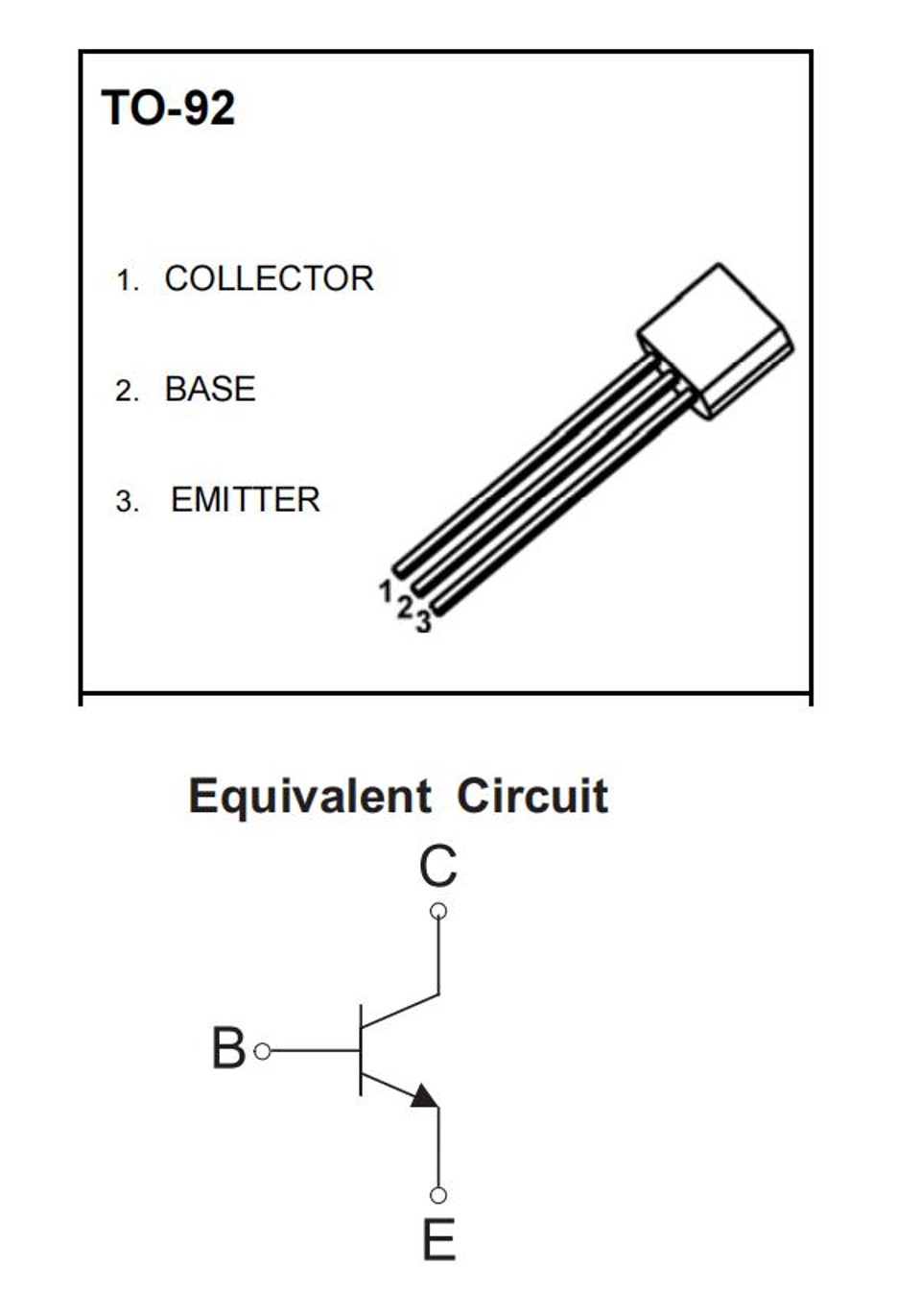

Транзисторы в пластиковом корпусе TO-92

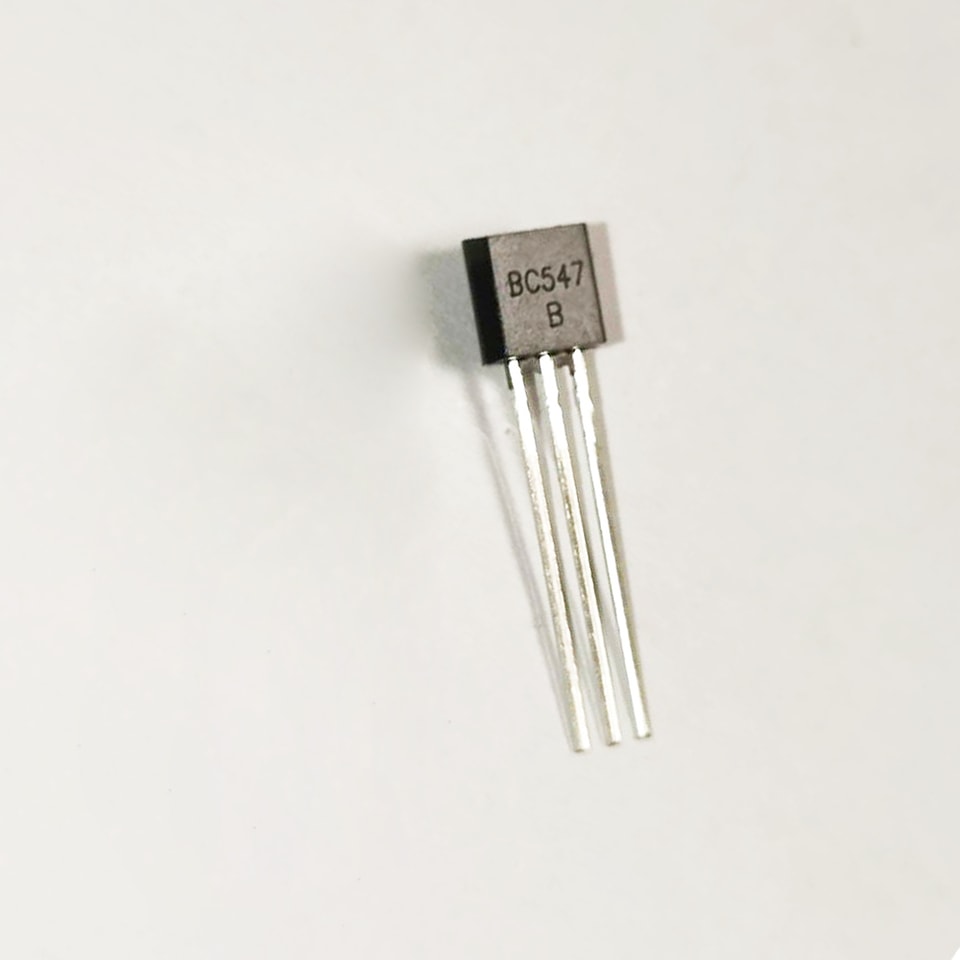

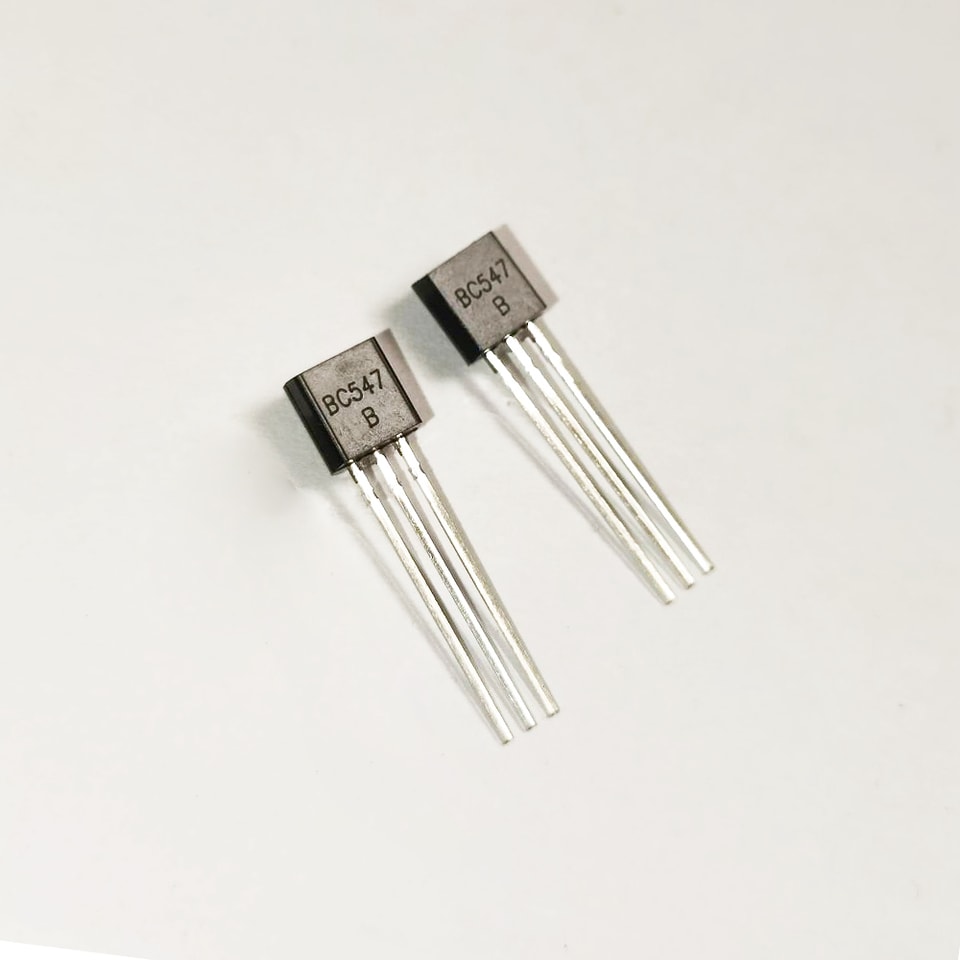

YZPST-BC546 / BC547 / BC548 ТРАНЗИСТОР (NPN)
ХАРАКТЕРИСТИКИ
Высокое напряжение
Комплементарен BC556, BC557, BC558
ЗАКАЗ ИНФОРМАЦИЯ
| Номер детали | Корпус | Способ упаковки | Количество в упаковке |
| BC546 | TO-92 | Навалом | 1000 шт./пакет |
| BC546-TA | TO-92 | Лента | 2000 шт./коробка |
| BC547 | TO-92 | Навалом | 1000 шт./пакет |
| BC547-TA | TO-92 | Лента | 2000 шт./коробка |
| BC548 | TO-92 | Навалом | 1000 шт./пакет |
| BC548-TA | TO-92 | Лента | 2000 шт./коробка |
МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ (Ta=25τесли не указано примечание)
| Обозначение | Параметр | Значение | Ед. изм. | |
| BC546 | 80 | |||
| V CBO | Напряжение коллектор-база | BC547 | 50 | V |
| BC548 | 30 | |||
| BC546 | 65 | |||
| V CEO | Напряжение коллектор-эмиттер | BC547 | 45 | V |
| BC548 | 30 | |||
| BC546 | 6 | V | ||
| V EBO | Напряжение эмиттер-база | BC547 | 6 | V |
| BC548 | 5 | V | ||
| IC | Постоянный ток коллектора | 0.1 | A | |
| P C | Рассеиваемая мощность коллектора | 625 | мВт | |
| R θ JA | Тепловое сопротивление переход–среда | 200 | τ /W | |
| TJ,Tstg | Диапазон рабочих температур перехода и хранения | -55~+150 | τ | |
Ta =25 τесли не указано иначе
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ =25τесли не указано
| Параметр | Обозначение | Условия испытаний | Мин | Тип | Макс. | Ед. изм. | |
| BC546 | 80 | ||||||
| Напряжение пробоя коллектор-база | BC547 | V(BR)CBO | IC= 0.1mA,IE=0 | 50 | V | ||
| BC548 | 30 | ||||||
| BC546 | 65 | ||||||
| Напряжение пробоя коллектор-эмиттер | BC547 | V(BR)CEO | IC=1mA,IB=0 | 45 | V | ||
| BC548 | 30 | ||||||
| BC546 | 6 | ||||||
| Напряжение пробоя эмиттер–база | BC547 | V(BR)EBO | IE=10μA,IC=0 | 6 | V | ||
| BC548 | 5 | ||||||
| BC546 | VCB=70V,IE=0 | 0.1 | мкА | ||||
| Ток отсечки коллектора | BC547 | ICBO | VCB=50V,IE=0 | 0.1 | мкА | ||
| BC548 | VCB=30V,IE=0 | 0.1 | мкА | ||||
| BC546 | VCE=60V,IB=0 | 0.1 | мкА | ||||
| Ток отсечки коллектора | BC547 | ICEO | VCE=45V,IB=0 | 0.1 | мкА | ||
| BC548 | VCE=30V,IB=0 | 0.1 | мкА | ||||
| Ток отсечки эмиттера | IEBO | VEB=5V,IC=0 | 0.1 | мкА | |||
| Коэффициент усиления по постоянному току | * | VCE=5V, IC=2mA | 110 | 800 | |||
| hFE | |||||||
| Напряжение насыщения коллектор–эмиттер | VCE(sat) | IC=100mA,IB=5mA | 0.3 | V | |||
| Напряжение насыщения база–эмиттер | VBE(sat) | IC=100mA,IB=5mA | 1.1 | V | |||
| Напряжение база–эмиттер | VBE | VCE=5V, IC=2mA | 0.58 | 0.7 | V | ||
| VCE=5V, IC=10mA | 0.75 | V | |||||
| Выходная емкость коллектора | Cob | VCB=10V,IE=0, f=1MHz | 4.5 | пФ | |||
| Частота перехода | fT | VCE=5V,IC=10mA, f=100MHz | 150 | МГц | |||

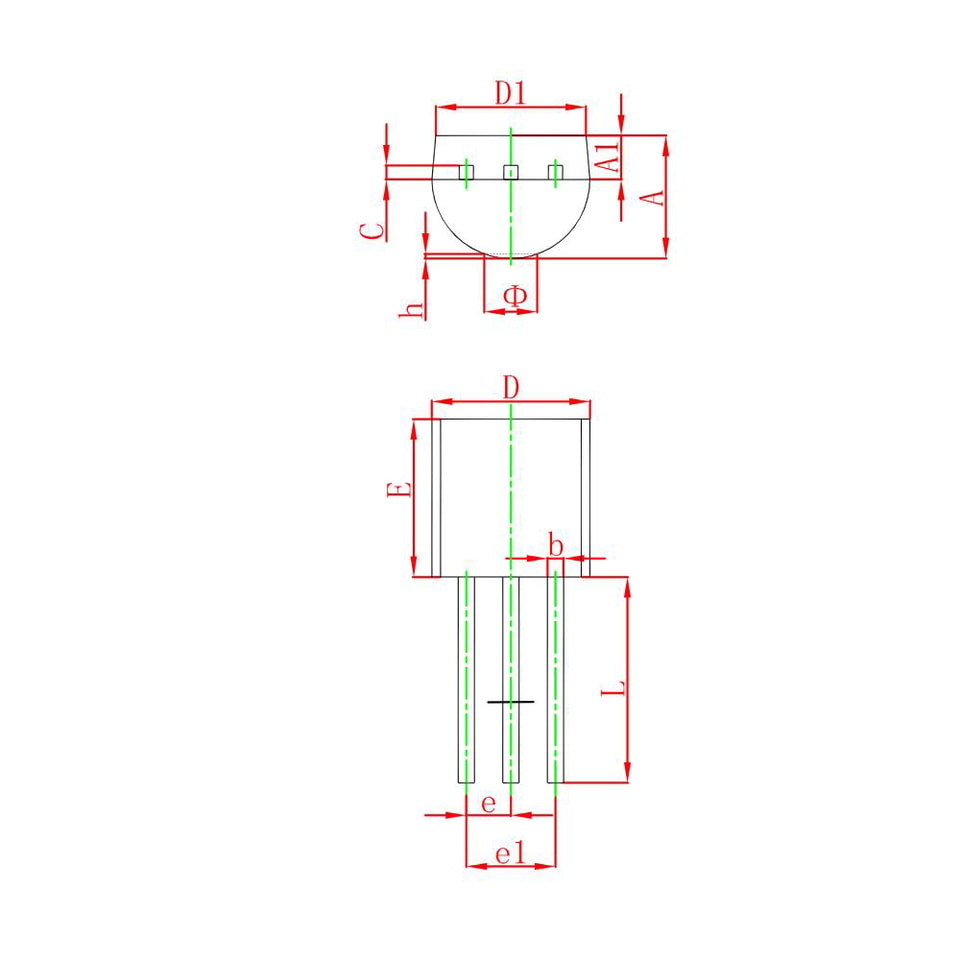

TO-92 Чертеж корпусаe Габаритные размеры
.jpg)
| Обозначение | Размеры в миллиметрах | Размеры в дюймах | ||
| Мин | Макс. | Мин | Макс. | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 тип. | 0.050 тип. | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Для получения дополнительной информации о YZPST-BC547загрузите PDF-файл выше с названием «YZPST-BC546 BC547 BC548 TO92»
