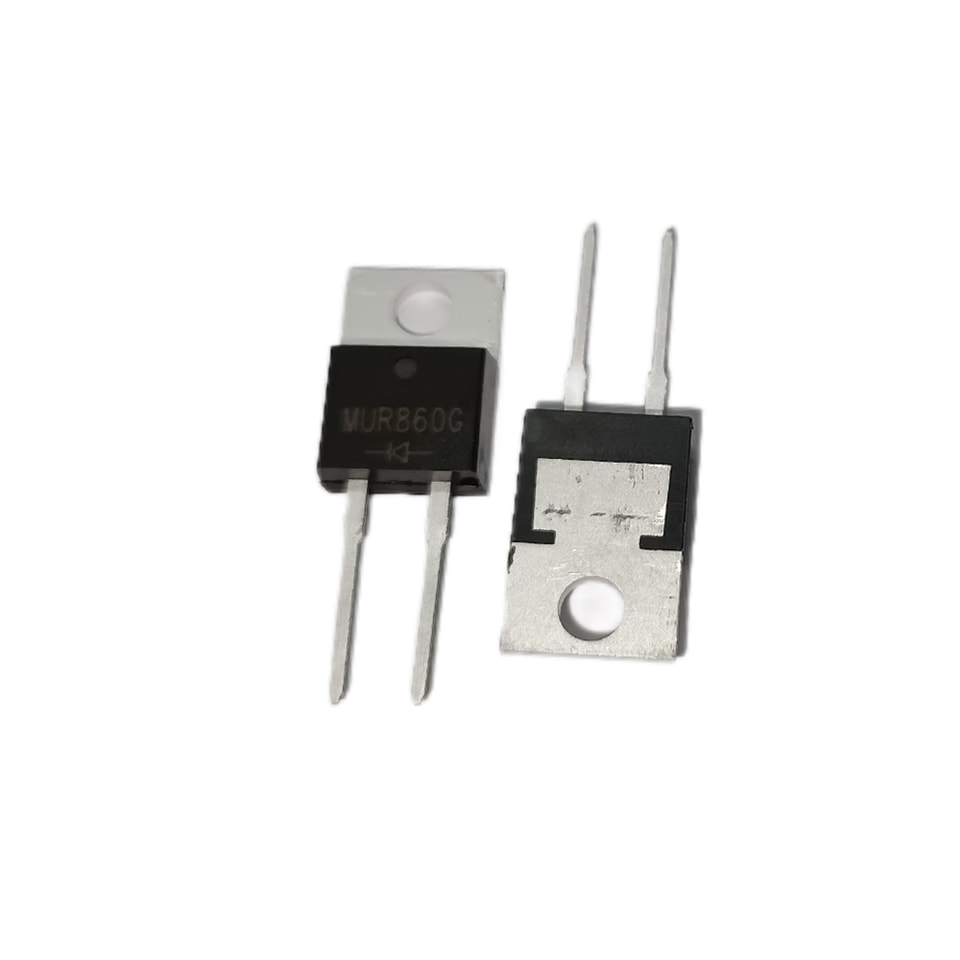

YZPST-MUR860G
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Сверхбыстрый восстановительный выпрямитель
MUR805G — MUR860G
НАПРЯЖЕНИЕ — 50 ДО 600 ВОЛЬТ ТОК — 8 А
ХАРАКТЕРИСТИКИ
Низкое прямое падение напряжения
Высокая допустимая токовая нагрузка
Высокая надежность
Высокая стойкость к импульсным токам
Подходит для импульсных источников питания
Высокотемпературная пайка: 260 °C / 10 секунд на выводах
Доступны изделия без свинца: содержание Sn 99% и выше соответствует требованиям директивы RoHS по ограничению опасных веществ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус TO220AC, литой пластик
Эпоксидная смола: огнестойкость по UL 94V-0. Выводы: пригодны для пайки в соответствии с
MIL-STD-202, метод 208, гарантировано
Полярность: как указано на маркировке
Положение при монтаже: любое. Масса: 2,24 г
МАКСИМАЛЬНЫЕ ДОПУСТИМЫЕ ЗНАЧЕНИЯ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры при температуре окружающей среды 25 °C, если не указано иное
Однофазная, полупериодная, 60 Гц, активная или индуктивная нагрузка
Для емкостной нагрузки уменьшите ток на 20%
ПАРАМЕТР | MUR 805G | MUR 810G | MUR 815G | MUR 820G | MUR 830G | MUR 840G | MUR 860G | ЕДИНИЦЫ ИЗМЕРЕНИЯ | |
Максимальные Повторяющееся пиковое обратное напряжение | 50 | 100 | 150 | 200 | 300 | 400 | 600 | Вольты | |
Максимальные Действующее напряжение | 35 | 70 | 105 | 140 | 210 | 320 | 420 | Вольты | |
Максимальные DC Блокирующее напряжение | 50 | 100 | 150 | 200 | 300 | 400 | 600 | Вольты | |
Максимальный средний Прямой Выпрямленный Ток .375 (9,5 мм) Длина вывода длина при TC =1000C | 8 | А | |||||||
пиковое Прямой Импульсный Ток 8,3 мс Одиночный Полупериод Синусоидальный с наложением on Номинальный нагрузки (Метод JEDEC) | 125 | А | |||||||
Максимальные Мгновенный Прямое напряжение при 8,0 А | 0.95 | 1.25 | 1.65 | Вольты | |||||
Максимальные DC Обратное Ток TA =250C при Номинальный DC Блокирующее напряжение TA =1000C | 10 250 |
| uA | ||||||
Типичная переходная ёмкость (Примечаниете 1) | 62 | пФ | |||||||
Максимальные Обратное Время восстановленияe (Примечание 2) | 35 | 35 | нс | ||||||
Типичное тепловое сопротивление Примечание R J-C | 3.0 | 0°C/Вт | |||||||
Рабочий и Температура хранениятура Диапазон TДж | -55 до +150 | ℃ | |||||||
