СИЛОВОЙ КОМПОНЕНТ
YZPST-BTW69-1200
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

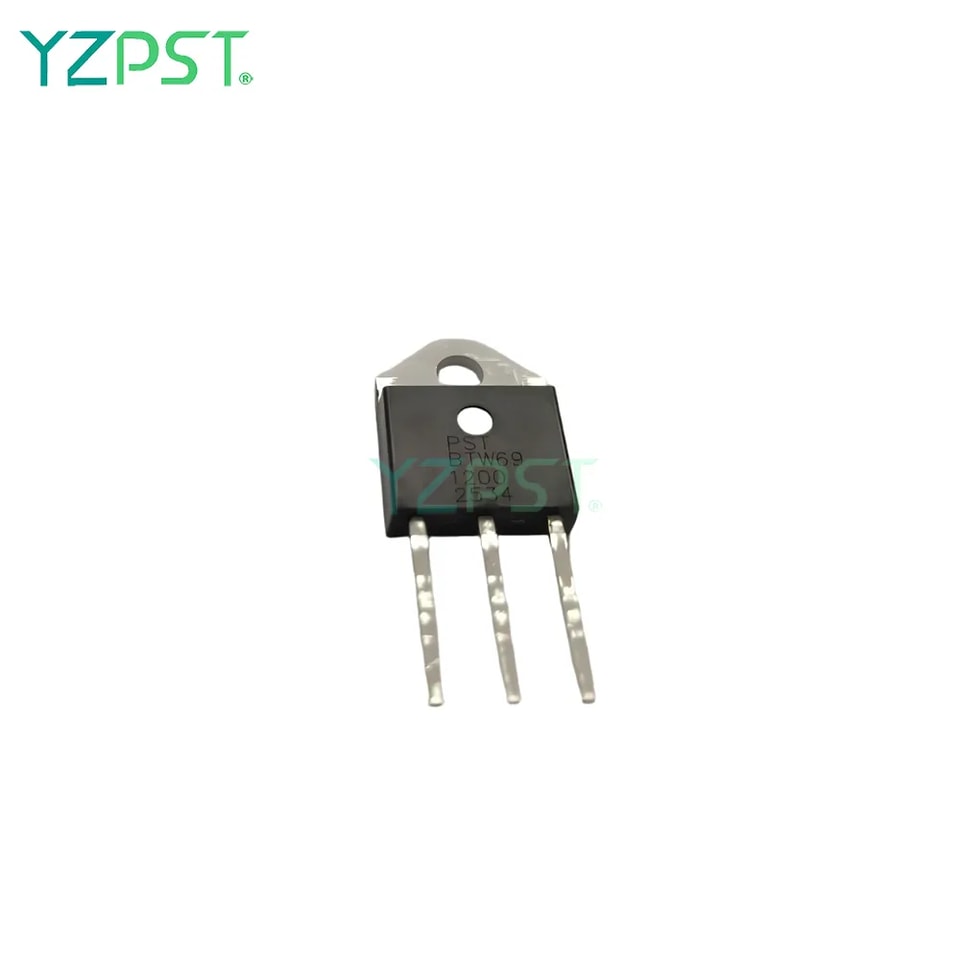

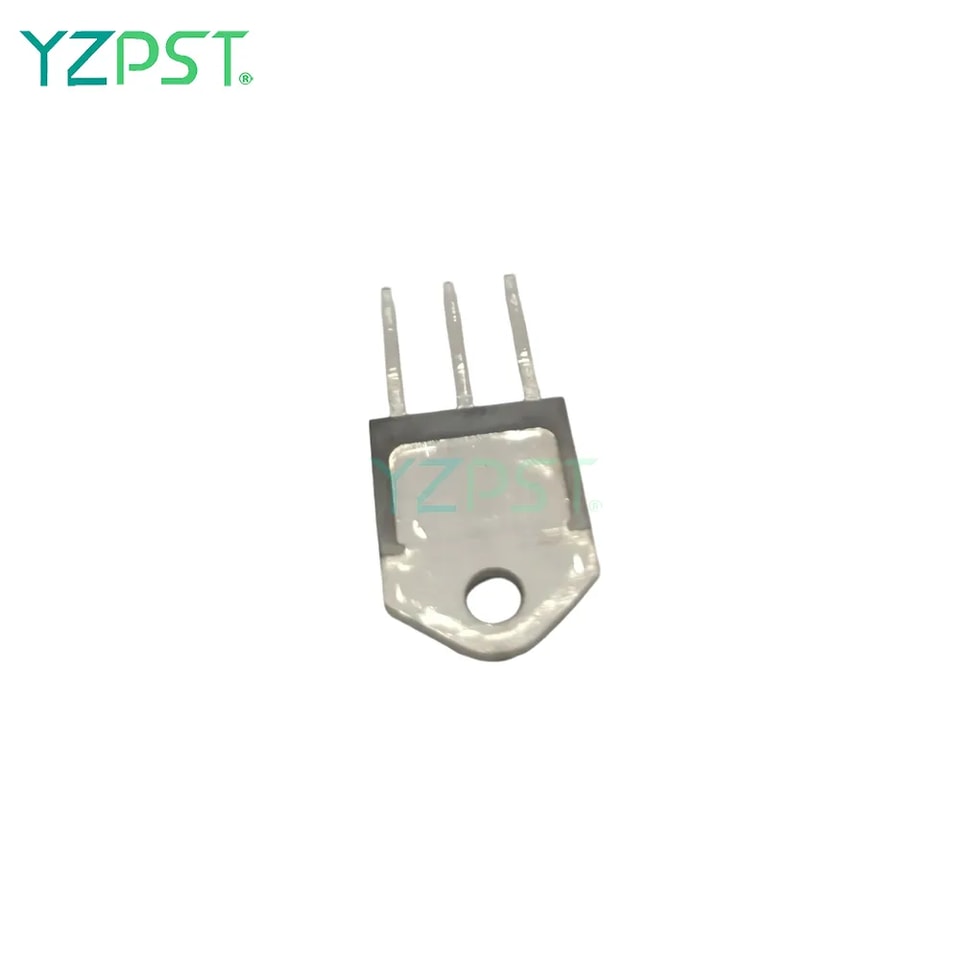

Тиристоры YZPST-BTW69-1200
Высокая плотность тока благодаря технологии двойной мези.

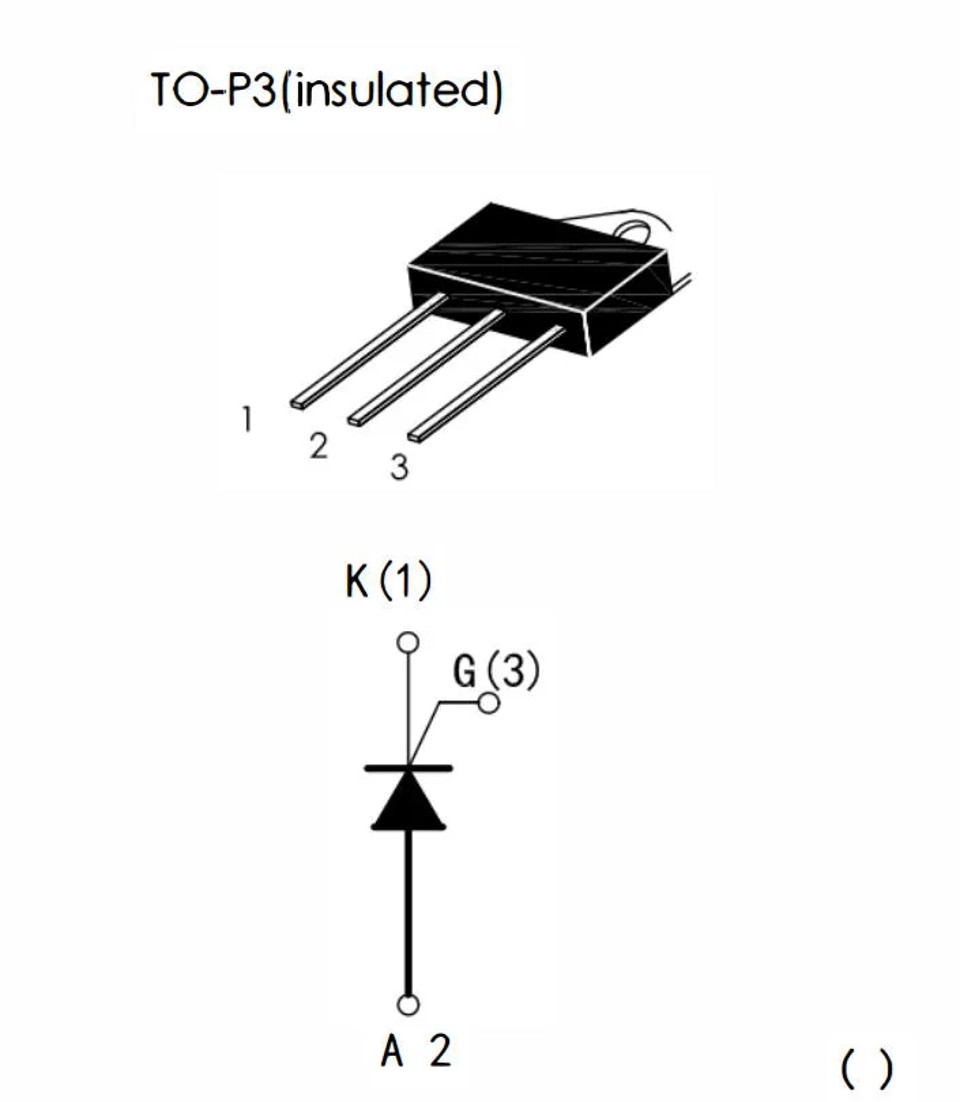

серия кремниевых управляемых выпрямителей TO-P3 (изолированный)
специально предназначены для мощных коммутационных и фазорегулирующих применений.
серия подходит для общепромышленных применений, где требуется высокая чувствительность затвора.
обеспечивает изоляционное напряжение 2500 В RMS от всех трех выводов до внешнего радиатора.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | Ед. изм. |
| IT(RMS) | 50 | A |
| IGT | ≤80 | мА |
| VTM | ≤1,8 | V |
| Параметр | Обозначение | Значение | Ед. изм. | |
| Диапазон температуры перехода при хранении | Tstg | от -40 до +150 | ℃ | |
| Диапазон рабочей температуры перехода | Tj | от -40 до +125 | ℃ | |
| Повторяющееся пиковое напряжение в закрытом состоянии Tj=25℃ Повторяющееся пиковое обратное напряжение Tj=25℃ | VDRM VRRM | V | ||
| BTW69-1200 | 1200 | |||
| Действующее значение тока в открытом состоянии (все углы проводимости) | TO-P3 Tc=80℃ | IT(RMS) | 50 | A |
| Средний ток в открытом состоянии (полусинусоида) | TO-P3 Tc=80℃ | IT(AV) | 40 | A |
| Неповторяющийся пиковый импульсный ток в открытом состоянии (полупериод синусоиды, Tj=25℃) | f=50 Гц t=10 мс | ITSM | 520 | A |
| f=60 Гц t=8,3 мс | 540 | |||
| Значение I²t для плавкого предохранителя | tp=10мс | I²t | 1350 | А²с |
| Периодическая скорость нарастания тока в открытом состоянии после срабатывания ITM=20A IG=50mA dlc/dt 50mA/ms | dl/dt | 150 | Aμs | |
| Пиковый ток затвора tp=20us,Tj=125℃ | IGM | 1.5 | A | |
| Пиковая мощность затвора tp=20us,Tj=125℃ | PGM | 10 | W | |
| Средняя рассеиваемая мощность затвора Tj=125℃ | PG(AV) | 2 | W | |
Дополнительная информация о продукте отсутствует.
