YZPST-BT169
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

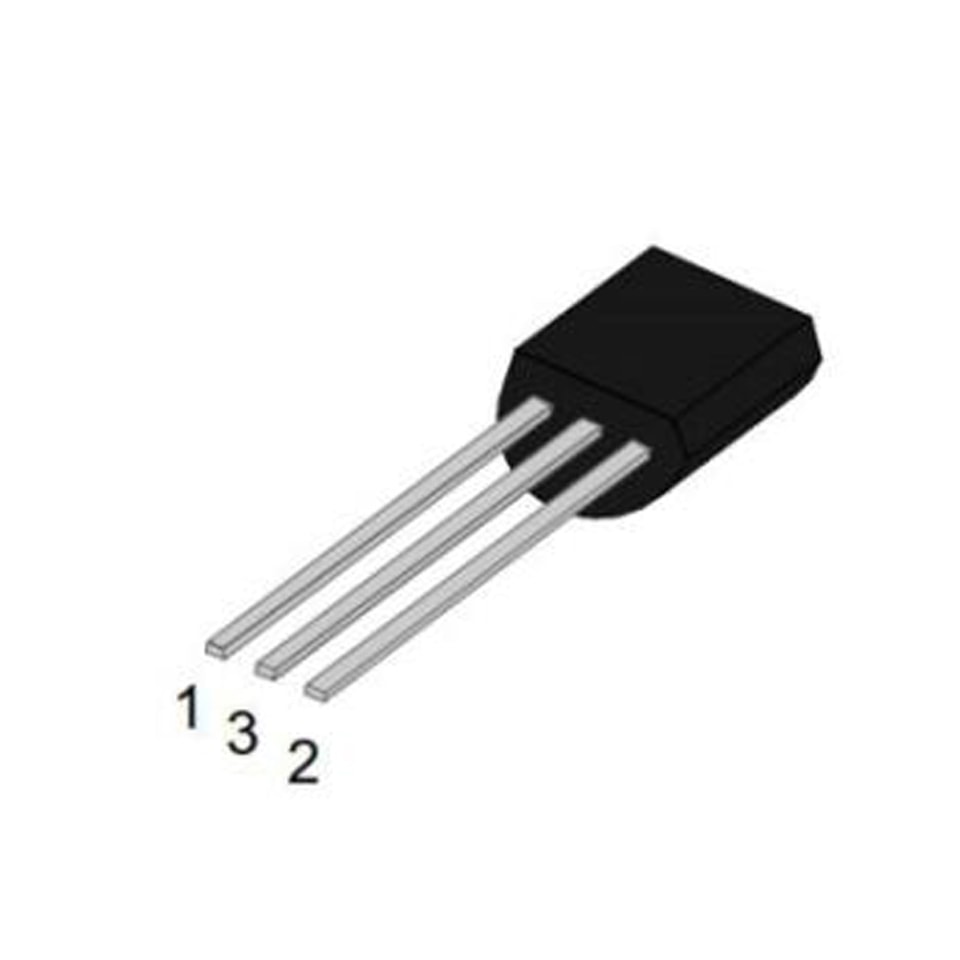

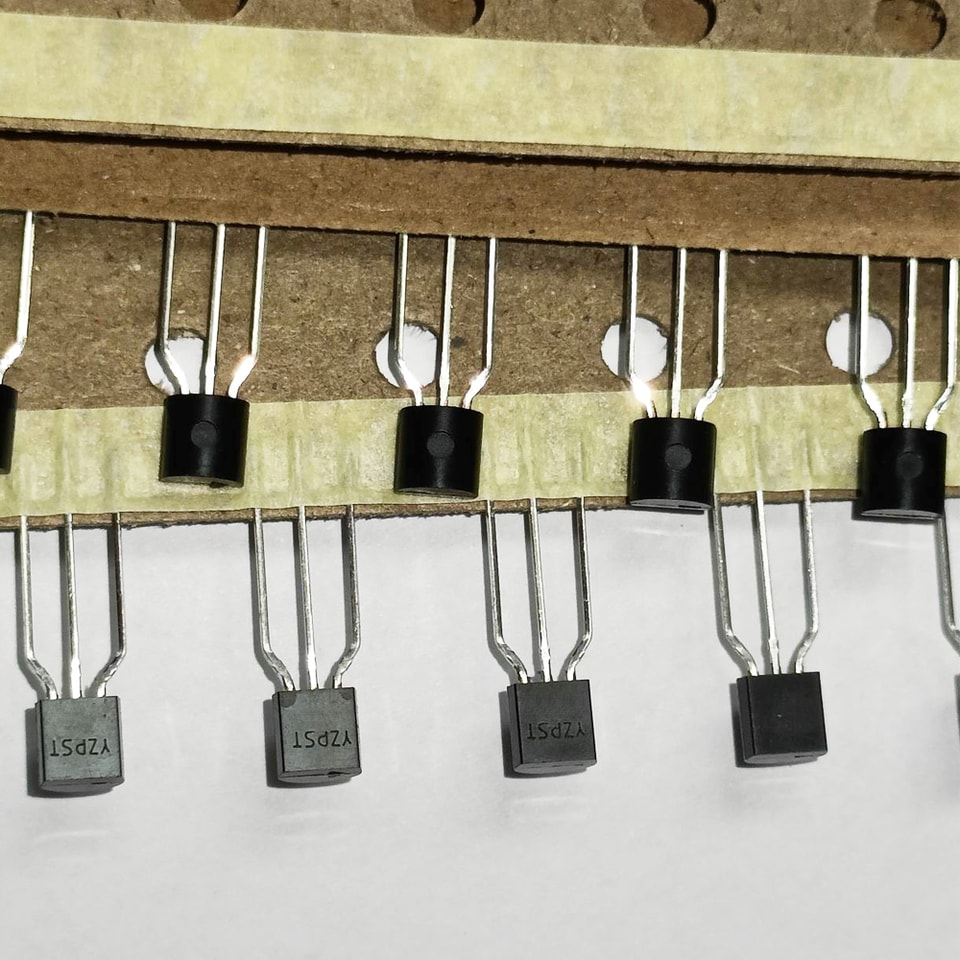

SCR: YZPST-BT169 TO92
ОПИСАНИЕ:
Серия SCR MCR111-8 обеспечивает высокую стойкость к dv/dt и сильную устойчивость к электромагнитным помехам. Особенно рекомендуется для применения в устройствах защитного отключения, выпрямителях, воспламенителях и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
sсимвол | vзначение | unit |
IT(RMS) | 1.8 | A |
VDRM/VRRM | 811 | V |
VTM | s1.5 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ:
Параметr | sсимвол | Значe | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -41~151 | C |
Диапазон температуры перехода при эксплуатации | Tj | -41~111 | C |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25C) | VDRM | 811 | V |
Повторяющееся пиковое обратное напряжение (Tj=25C) | VRRM | 811 | V |
Среднеквадратичный ток в открытом состоянии (TC=81C) | IT(RMS) | 1.8 | A |
Пиковый неповторяющийся импульсный ток в проводящем состоянии (полный цикл, F=51Hz) | ITSM | 11 | A |
Значение I2t при срабатывании предохранителя (tp=11ms) | I2t | 1.5 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2xIGT) | dI/dt | 51 | А/мкс |
Пиковый ток затвора | IGM | 1.2 | A |
Средняя рассеиваемая мощность затвора | PG(AV) | 1.1 | W |
Пиковая мощность затвора | PGM | 1.5 | W |
Ключевые особенности и преимущества
Высокая стойкость к перенапряжению и надежность
Технология SCR последнего поколения для повышения помехоустойчивости
Высокая коммутационная способность, максимальная защита от ложного срабатывания и очень высокая устойчивость к ложному включению по dV/dt
Корпус для поверхностного монтажа
Максимальное напряжение 1000 В

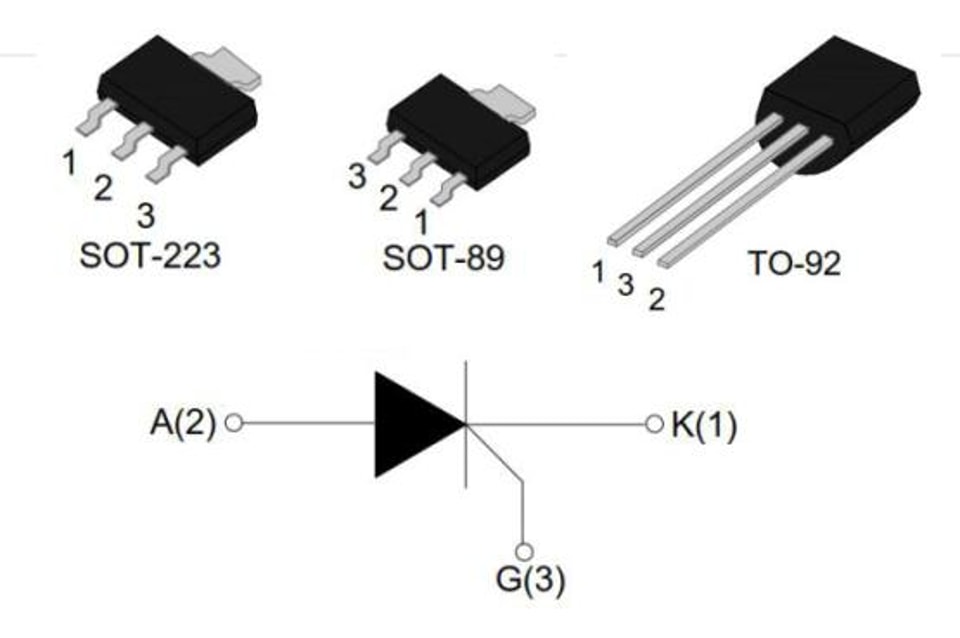

Корпуса
Кросс-референс
|
| |||
MCR100 | BT169 | CR02, CR03 | MCR100-8I | MCR100-8 |

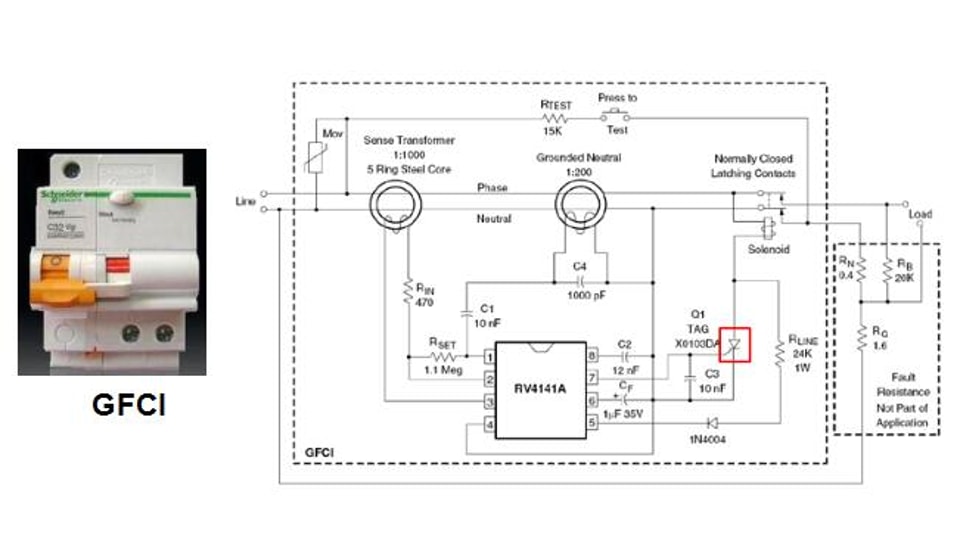

Применение:
GFCI
Для получения дополнительной информации оYZPST-BT169пожалуйста, скачайте указанный выше PDF-файл под названием «YZPST-MCR 100-8 0.8A-R090 "
