YZPST-SK70KQ12
YZPST-SK70KQ12
70A 1200 Тиристорный Модуль
ОСОБЕННОСТИ ПРОДУКТА
Компактный дизайн
Крепление одним винтом
Теплопередача и изоляция через DBC
Тиристорные чипы с стеклянной пассивацией
Низкий утечка тока
ПРИМЕНЕНИЯ
Плавные пусковые устройства
Контроль температуры
Управление освещением
описание1
Молния
1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая
ткань для превосходной производительности.
РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к
телу
для широкого диапазона движения, разработана для оптимальной производительности и
комфорта в течение всего дня.
ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах,
чтобы удерживать их
на месте во время тренировки

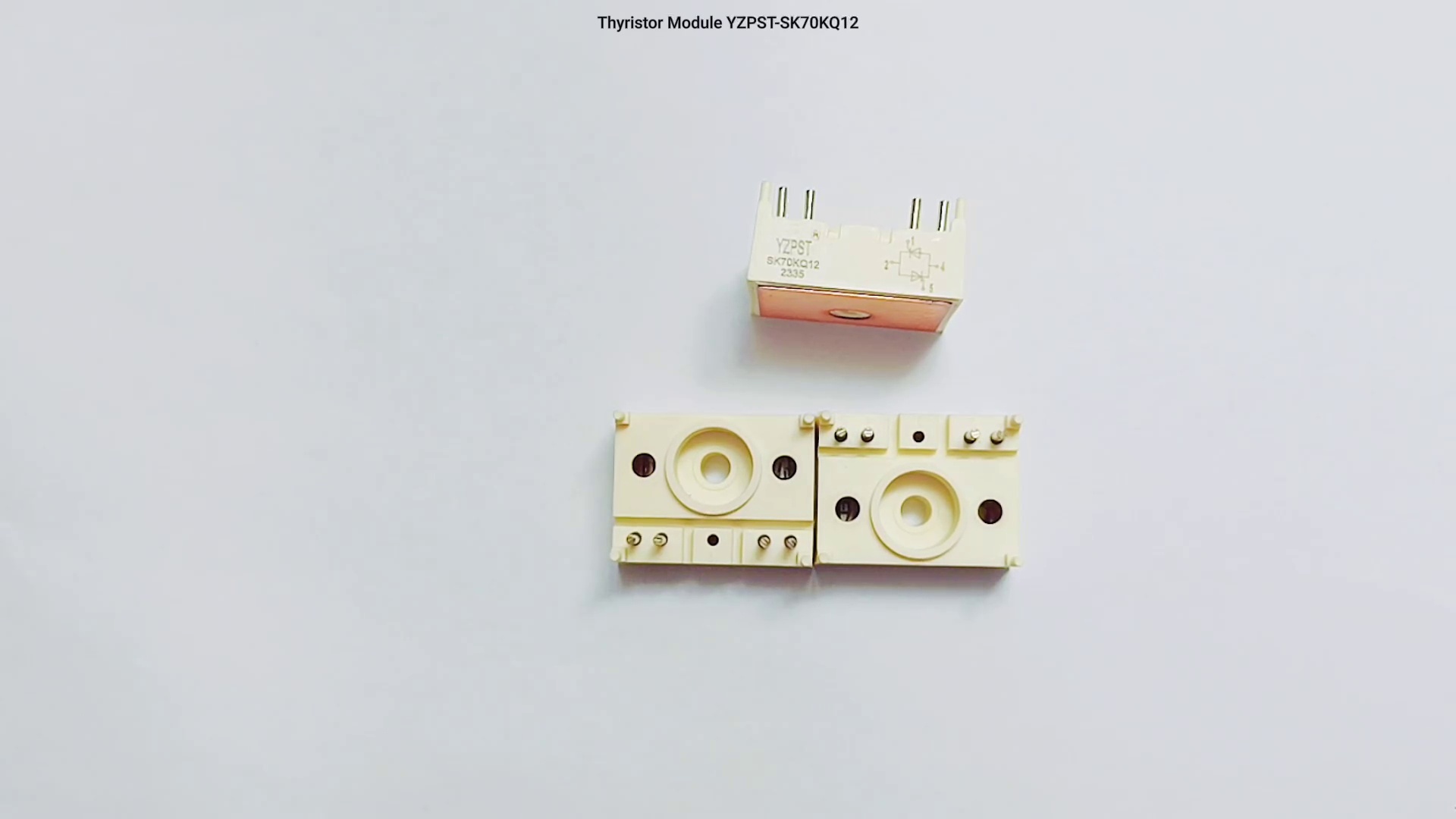

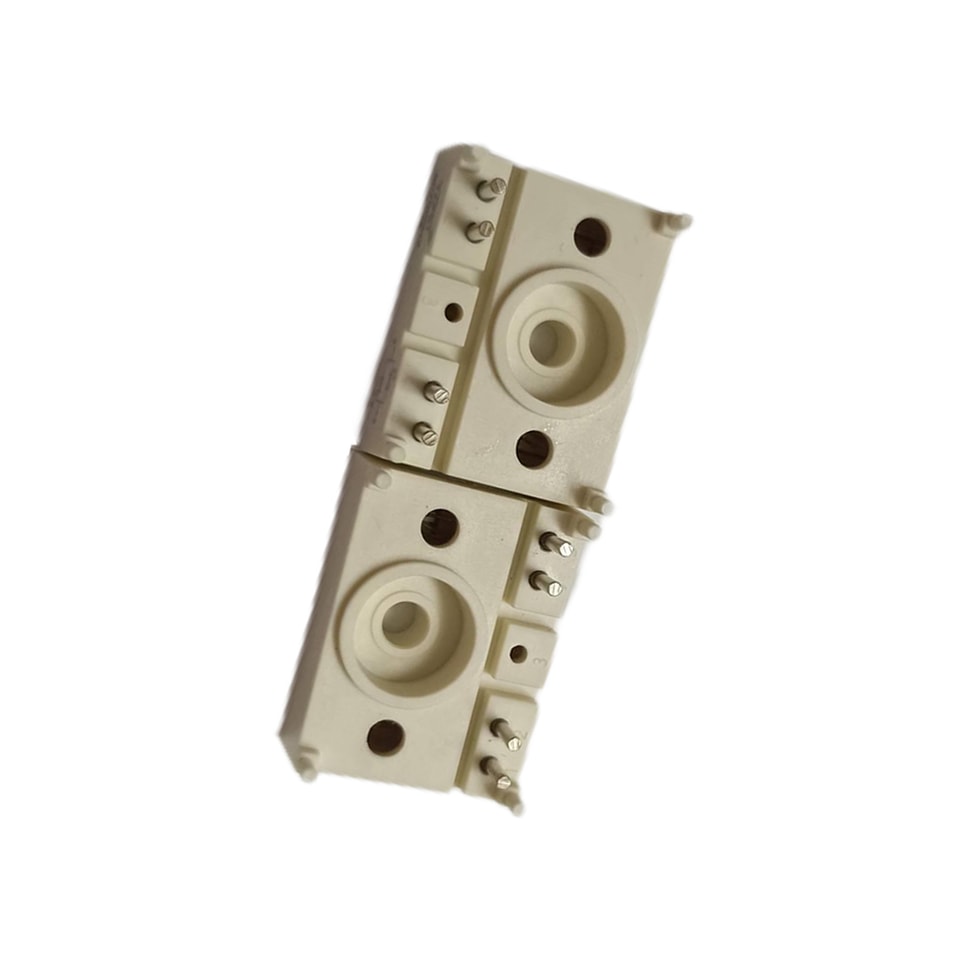

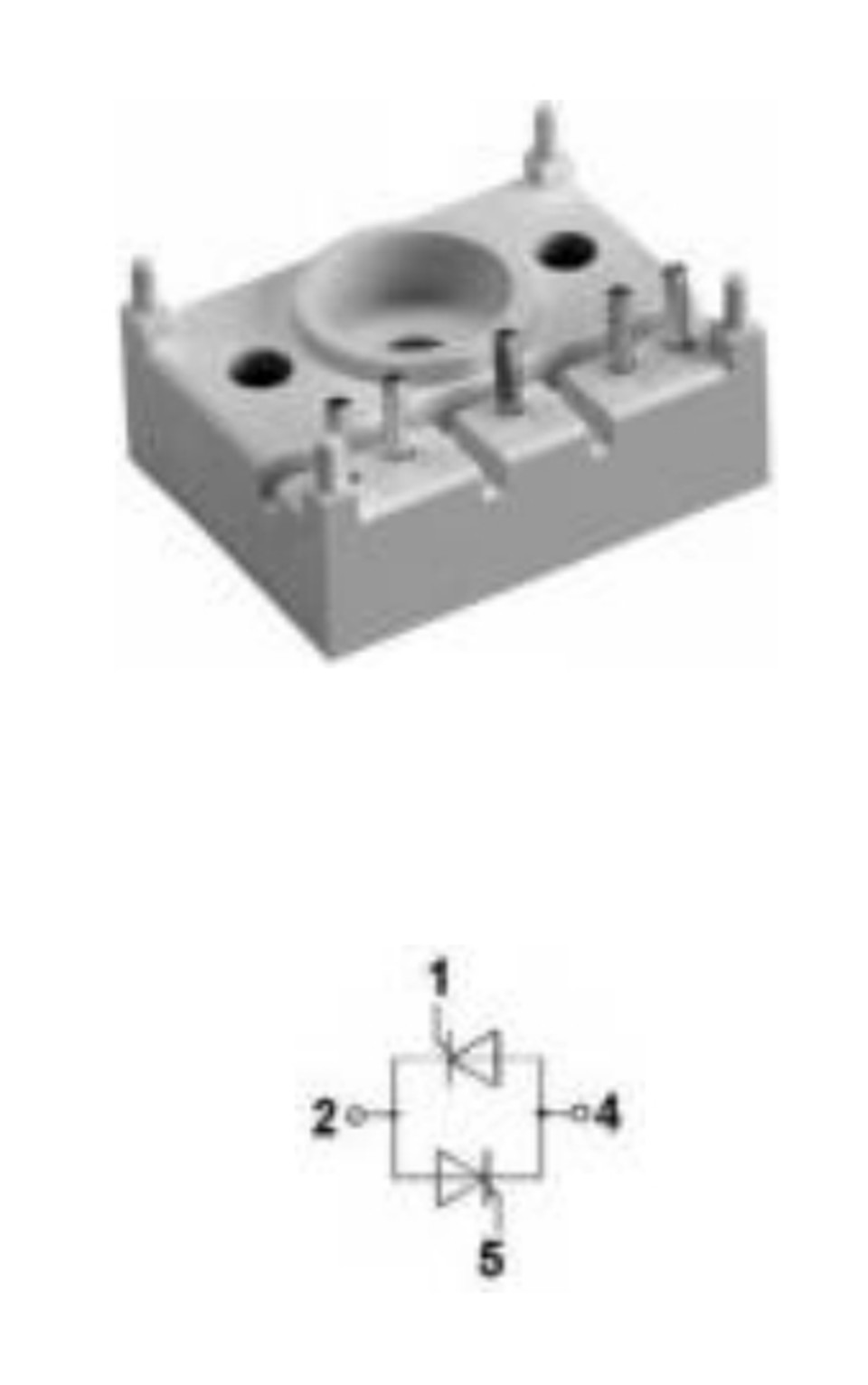

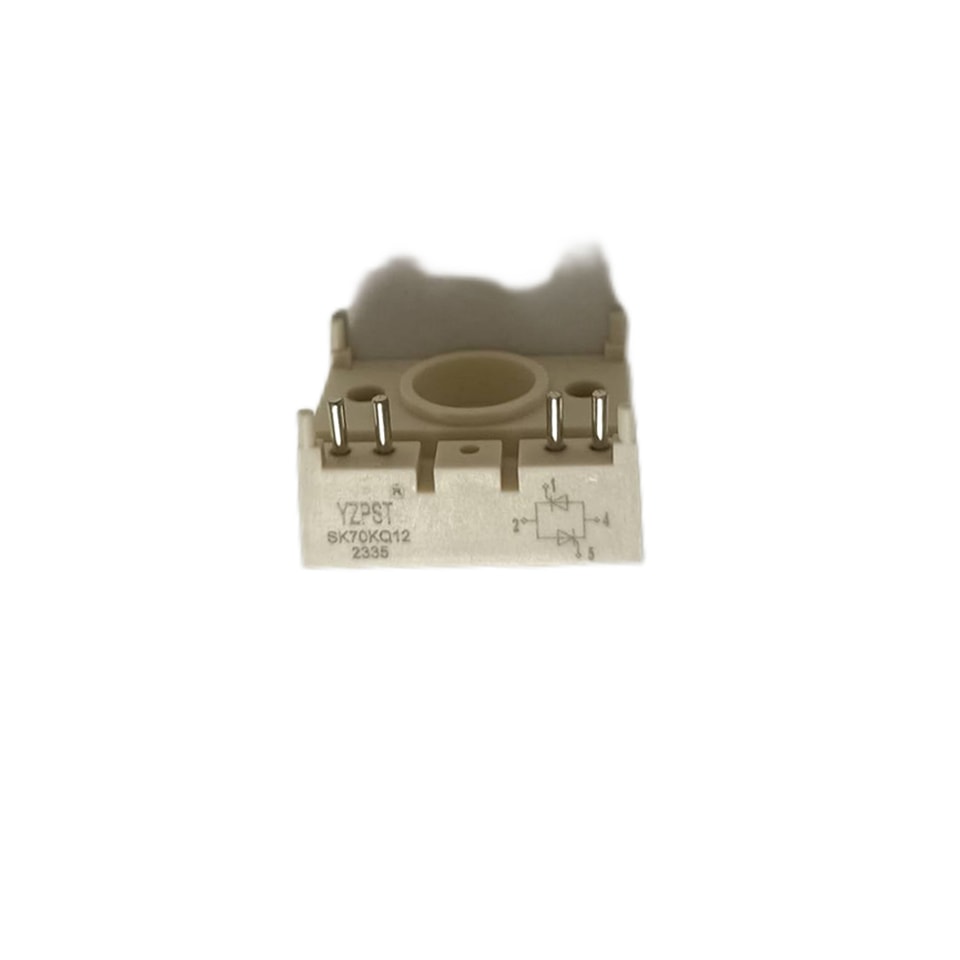

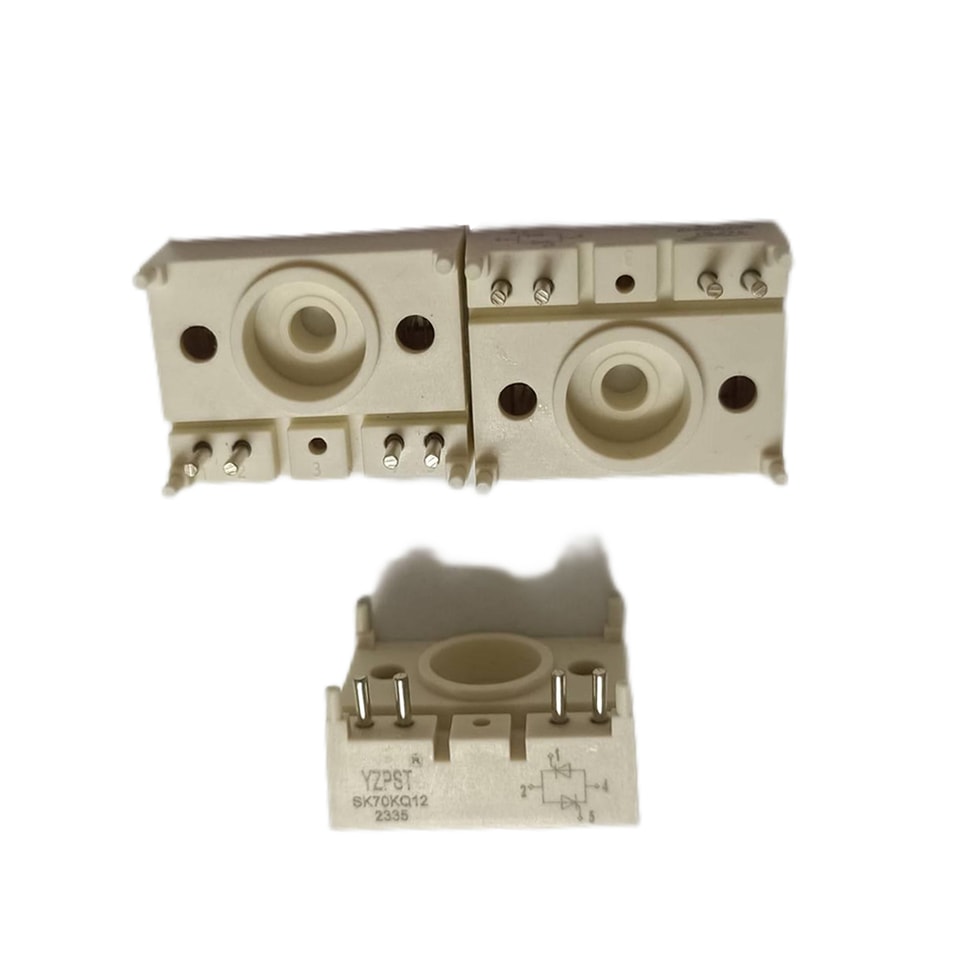

YZPST-SK70KQ12 One screw mounting Low Leakage Current 70A 1200V Thyristor Module
YZPST-SK70KQ12
PRODUCT FEATURES
Compact Design
One screw mounting
Heat transfer and isolation through DBC
Glass passivation thyristor chips
Low Leakage Current
APPLICATIONS
Soft starters
Temperature control
Light control
ABSOLUTE MAXIMUM RATINGS(T C =25°C unless otherwise specified)
| Symbol | Parameter | Test Conditions | Values | Unit |
| VRRM | Maximum Repetitive Reverse Voltage | Tvj=125℃ | 1200 | V |
| VDRM | Maximum repetitive peak off-state voltage | |||
| VRSM | Non-Repetitive Reverse Voltage | Tvj=125℃ | V | |
| VDSM | Non-repetitive peak off-state voltage | 1300 | ||
| IRRM | Maximum Repetitive Reverse Current | Tvj=125℃ | 5 | mA |
| IDRM | Maximum repetitive peak off-state Current | |||
| IT(AV) | Mean On-state Current | TC=85℃ | 55 | |
| IT(RMS) | RMS Current | TC=85℃, sin180。 | 80 | A |
| ITSM | Non Repetitive Surge Peak On-state Current | 10ms, Tj=25℃ | 1100 | |
| I2t | For Fusing | 10ms, Tj=25℃ | 6050 | A2S |
| VTM | Peak on-state voltage | ITM=150A | 1.7 | V |
| dv/dt | critical rate of rise of off-state voltage | VD=2/3VDRM Gate Open Tj=125℃ | 1000 | V/us |
| IGT | gate trigger current max. | 80 | mA | |
| VGT | gate trigger voltage max. | 1.5 | V | |
| IH | gate trigger current | 200 | mA | |
| IL | latching current | 500 | mA | |
| Viso | AC 50Hz RMS 1min | 2500 | V | |
| TJ | Junction Temperature | -40 to +125 | ℃ | |
| TSTG | Storage Temperature Range | -40 to +125 | ||
| RthJC | Junction to Case Thermal Resistance(Per thyristor chip ) | 0.7 | ℃ /W | |
| Torque | mounting force, Module to Sink | 2.5 | Nm | |
| Tsolder | Teminals,10s | 260 | ℃ | |

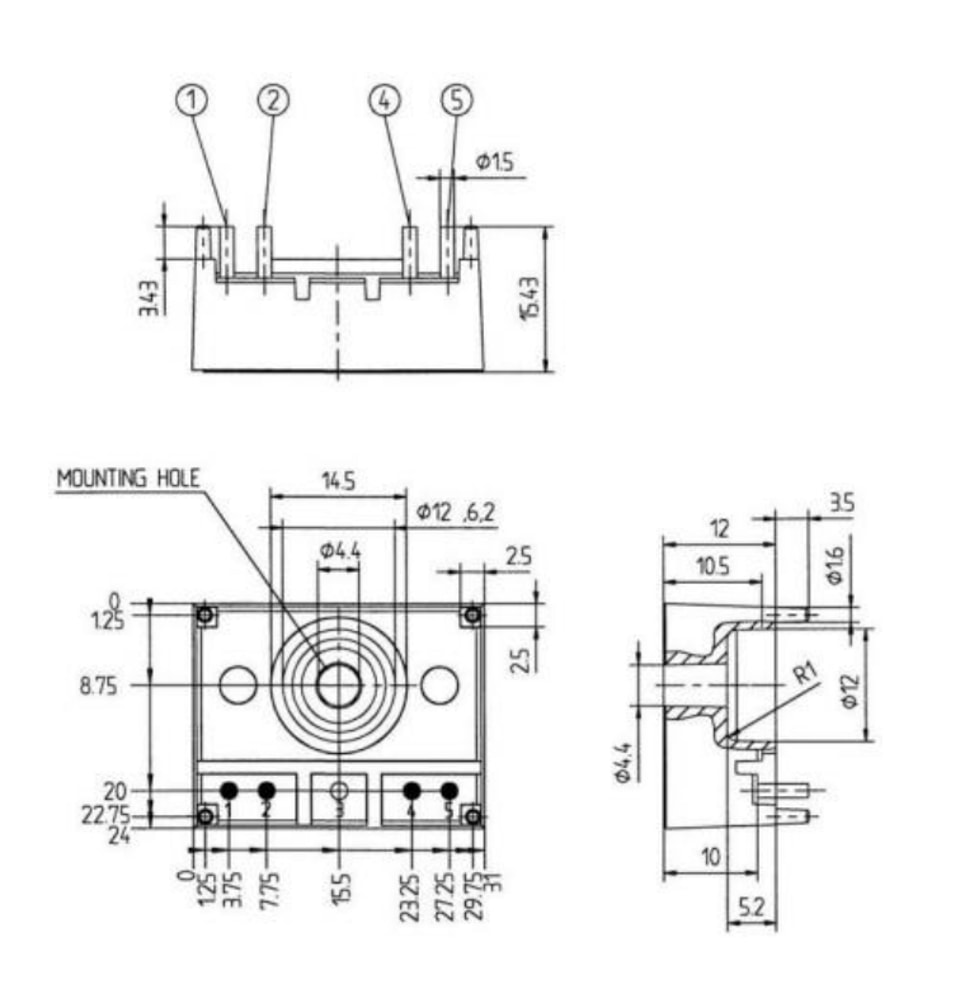

Outlines
