YZPST-BTA208X-600E
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия BTA208, симисторы на 8 А

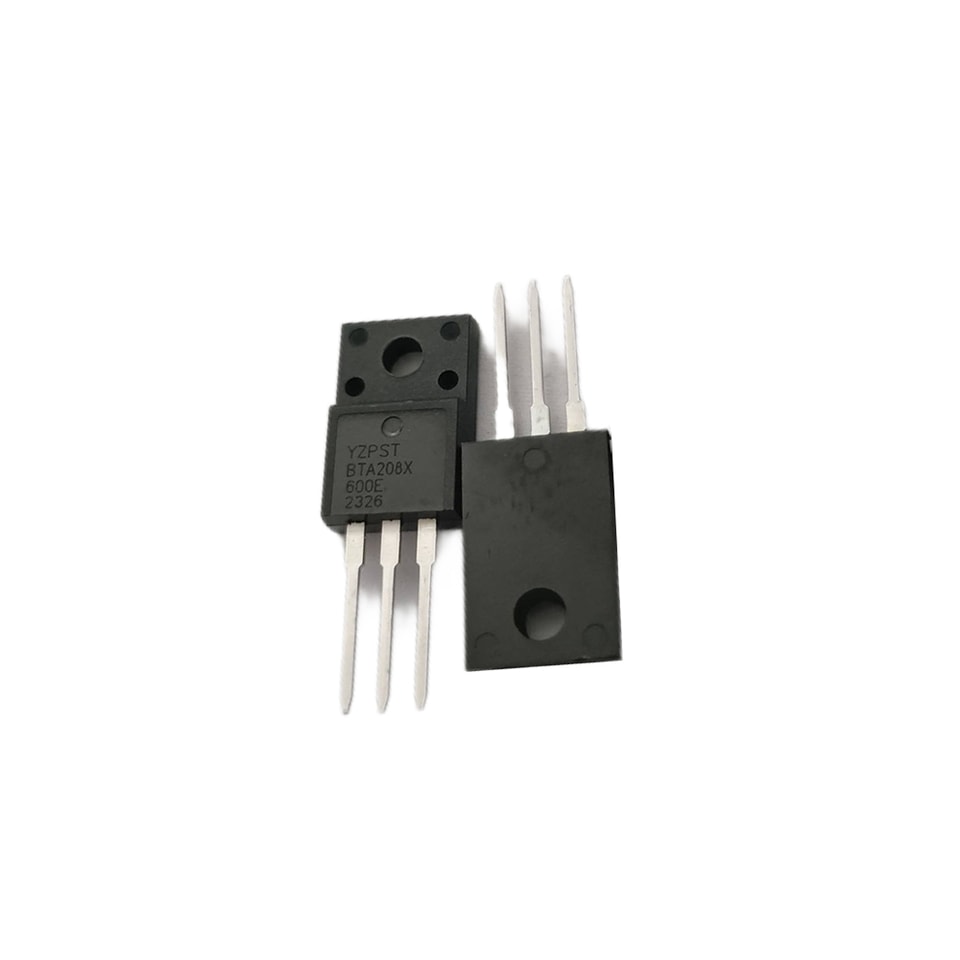

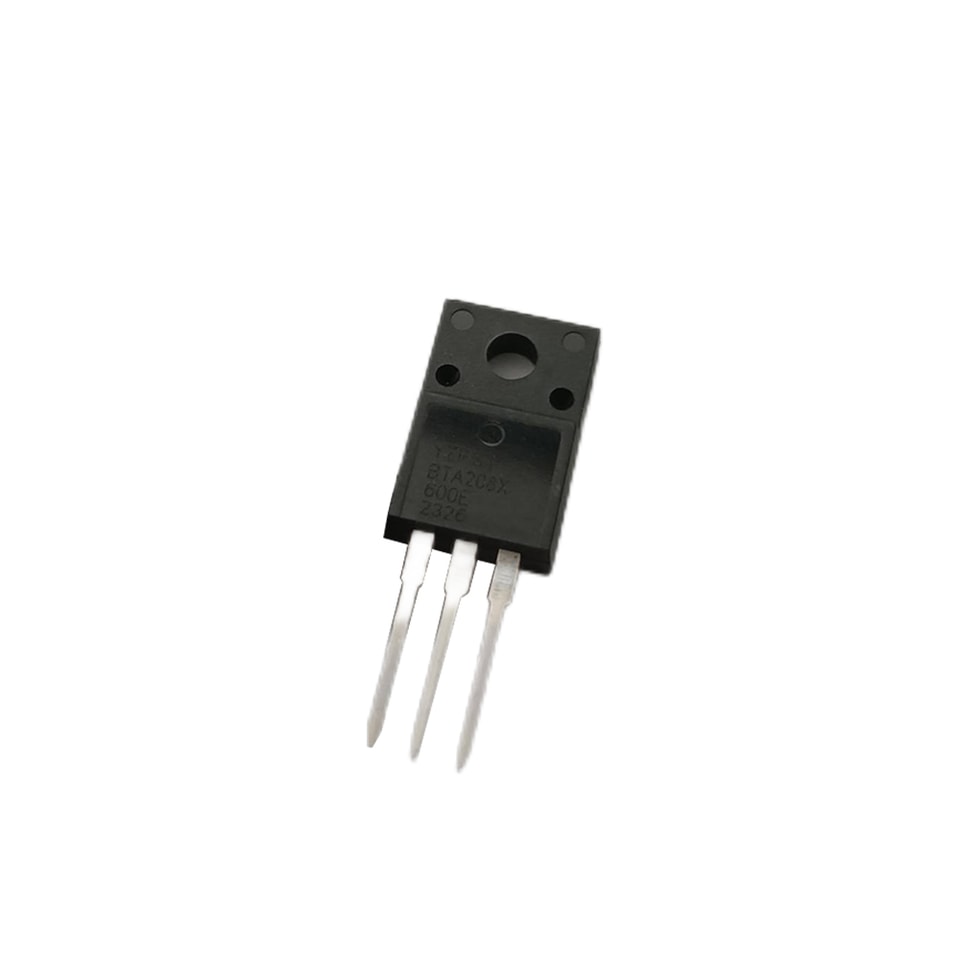

YZPST-BTA208X-600E
ОПИСАНИЕ:
Благодаря высокой стойкости к ударным нагрузкам большого
тока симисторы серии BTA208 обеспечивают высокую скорость dv/dt
и обладают высокой устойчивостью к электромагнитным помехам.
Благодаря высокой коммутационной способности, 3-квадрантные
изделия особенно рекомендуются для применения с индуктивной
нагрузкой. Благодаря изоляции между всеми тремя выводами и внешним радиатором,
BTA208 обеспечивает номинальное напряжение изоляции 2500 VRMS
в соответствии со стандартами UL (ссылка на файл: E516503).
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Обозначение | Параметр | Значение | Ед. изм. |
ITSM | Пиковое неповторяющееся импульсное прямое состояние Ток (tp=10 мс) | 80 | A |
I2t | (tp=10 мс) | 32 | A²·с |
dI/dt | IG=2IGT，tr≤100 нс, Tj=125℃ | 50 | А/ мкс |
IGM | Пиковый ток затвора (tp=20 мкс) | 2 | A |
PG(AV) | Средняя мощность затвора | 1=0.5 | W |
Tstg Tj | Температура хранения Рабочая температура перехода | -40—+125 -40—+125 | ℃ |
Viso | Испытание переменным током в действующих среднеквадратичных значениях, 1 минута, между выводом и корпусом |
1800 |
V |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 32 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2× IGT) | dI/dt | 50 | А/μs |
Пиковый ток затвора | IGM | 4 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 1 | W |
Пиковая мощность на затворе | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃ если не указано иное)
| Параметр | Значение | |||||||
| Условия испытаний | Квадрант | TW | SW | CW | BW | Ед. изм. | ||
| IGT | VD=12 В, | 5 | 10 | 35 | 50 | мА | ||
| VGT | RL=33 Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | МИН | 0.2 | V | |||
| IВ | IT=100мА | МАКС | 10 | 20 | 40 | 60 | мА | |
| Ⅰ-Ⅲ | 20 | 25 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 25 | 35 | 70 | 90 | мА |
| VD=2/3VDRM Tj=125℃ Открытие затвора | ||||||||
| dV/dt | МИН | 50 | 200 | 500 | 1000 | V/ мкс | ||
| Ⅱ |
| 70 | 90 |
| |
dV/dt | VD=2/3VDRM Tj=125℃, затвор открыт |
МИН |
200 |
500 |
В/ мкс | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| VTM | ITM=11A tp=380мкс | Tj=25℃ | МАКС | 1.5 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | МАКС | 1 | мА |

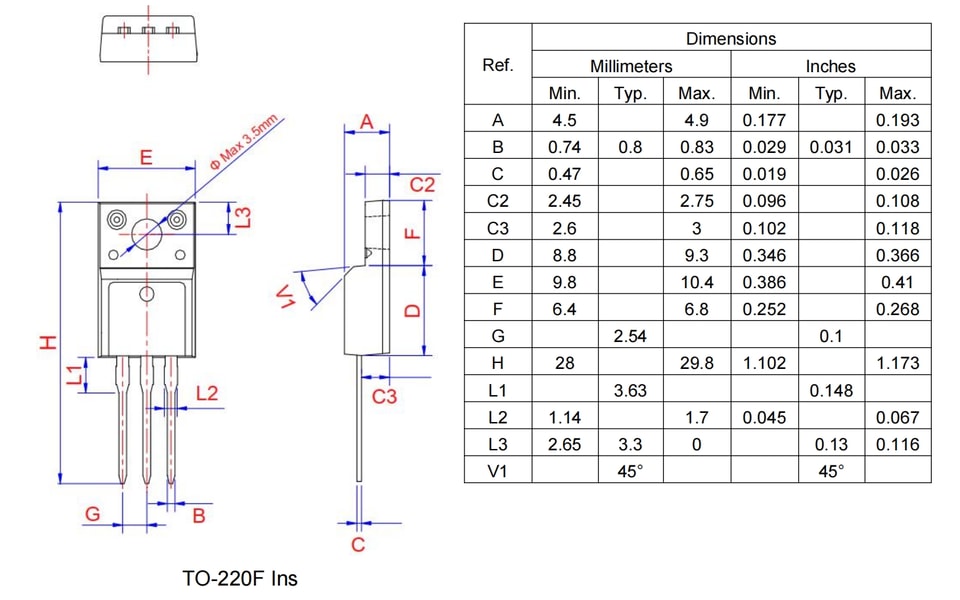

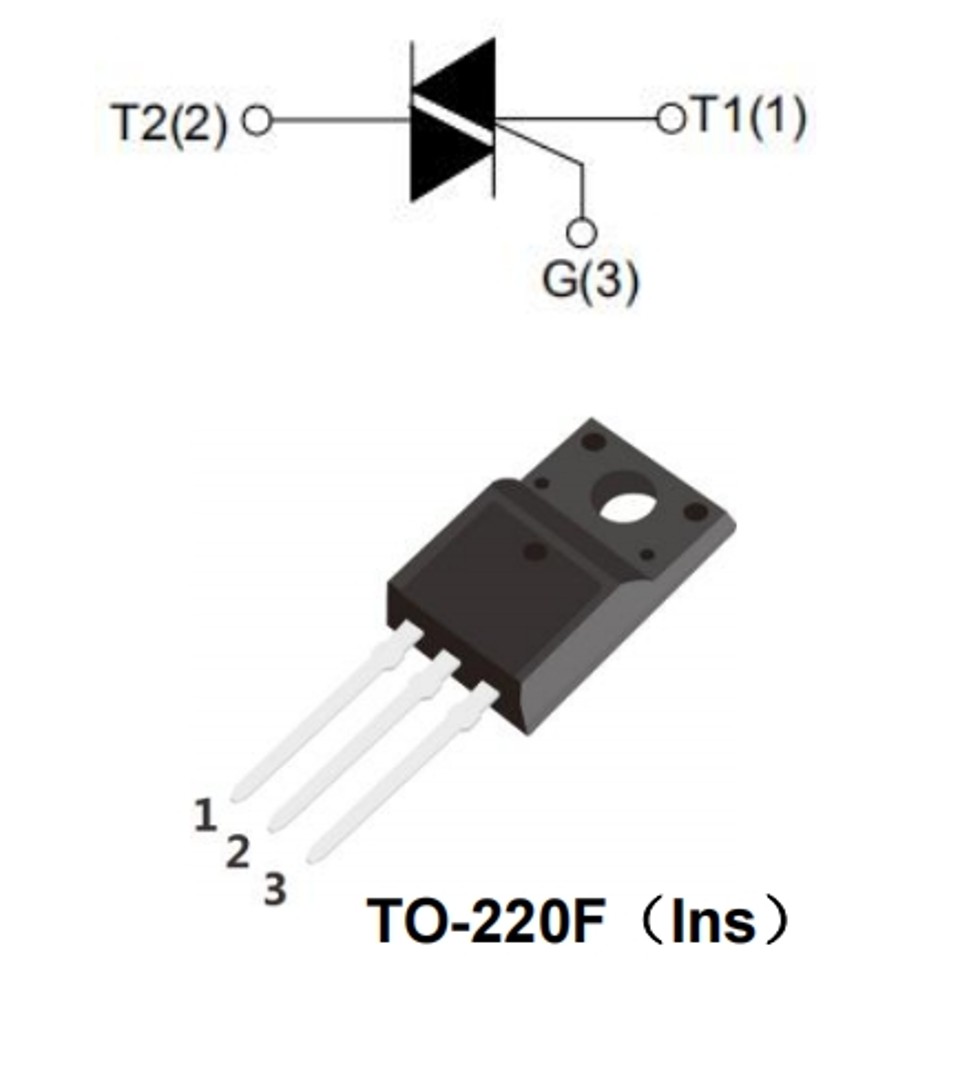

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
