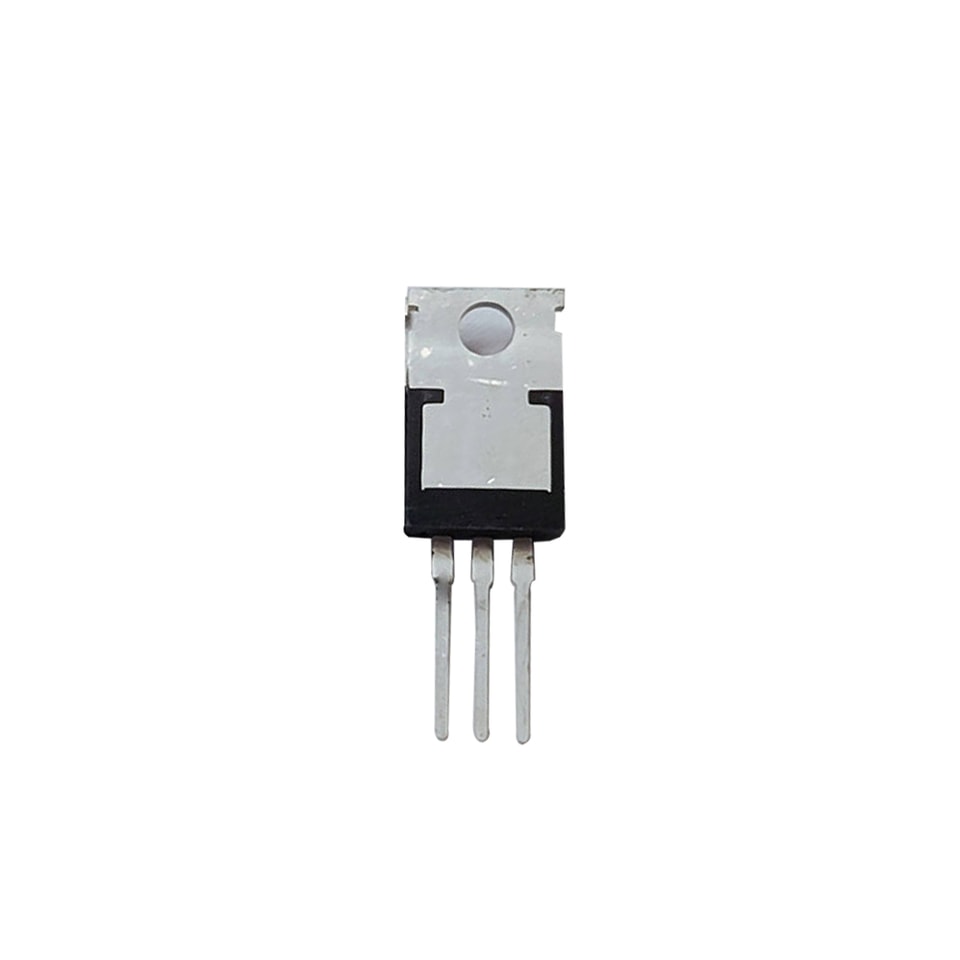

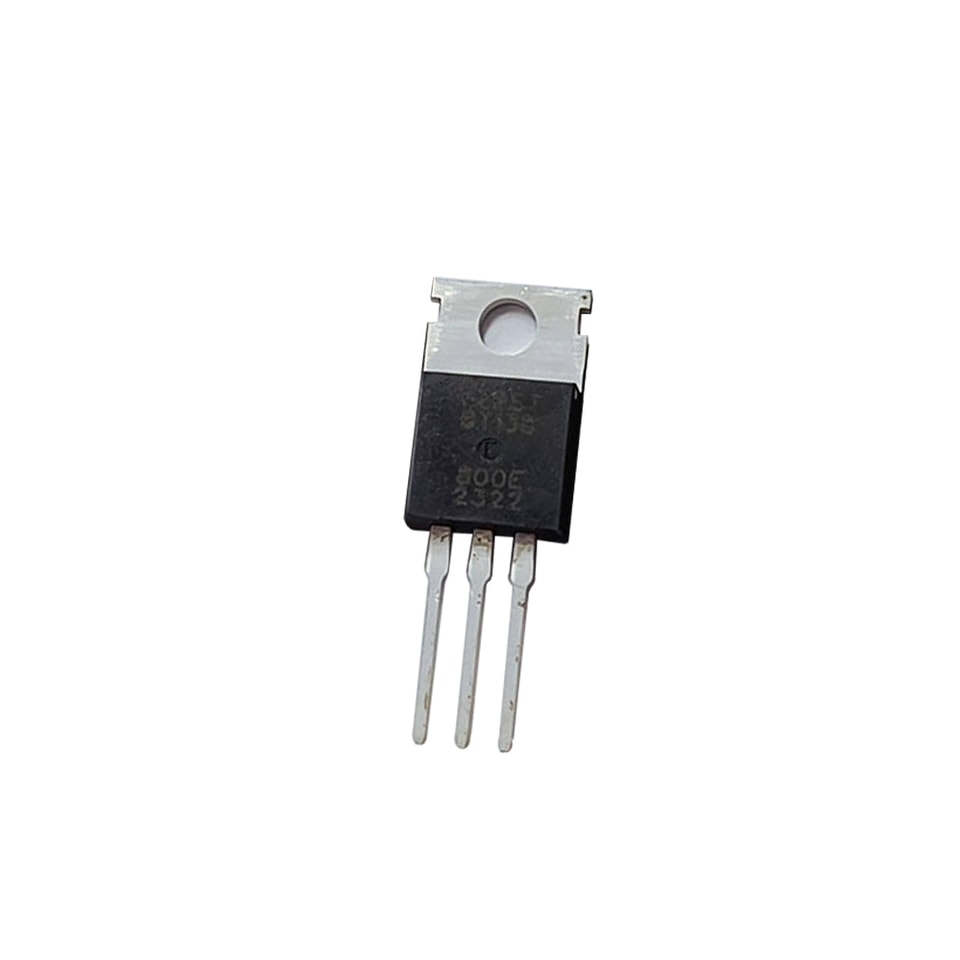

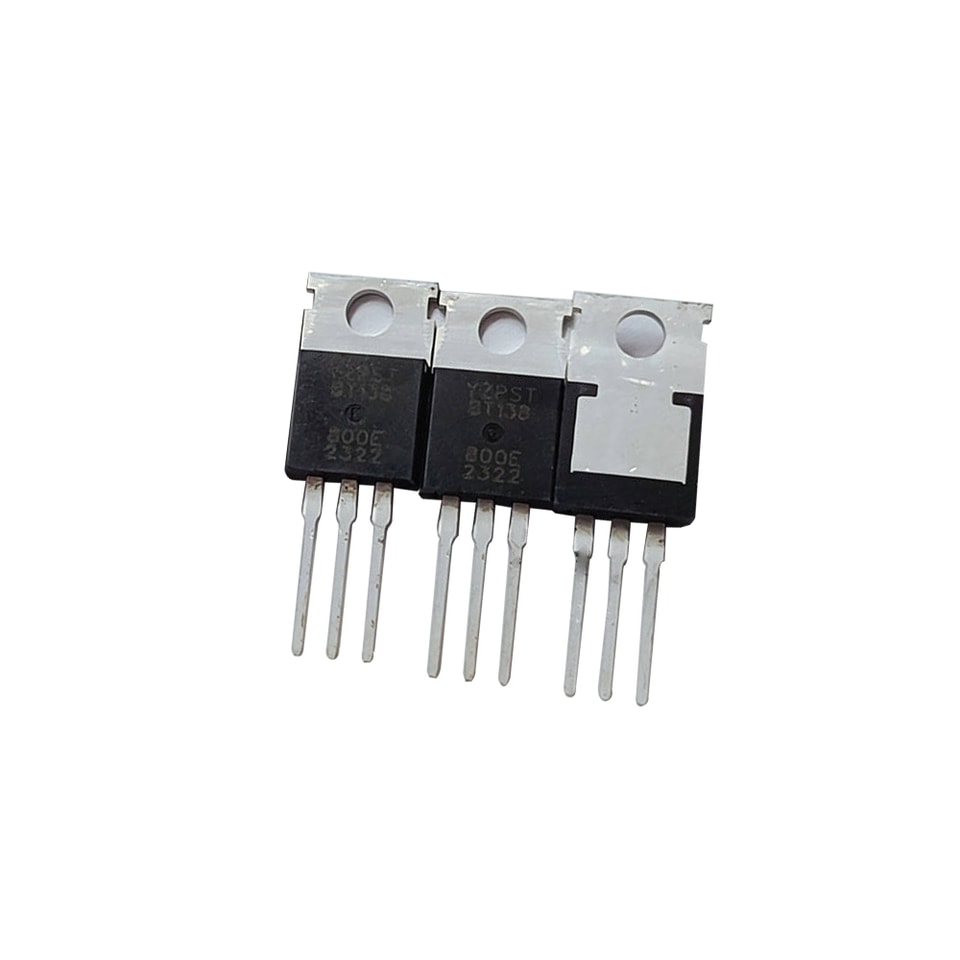

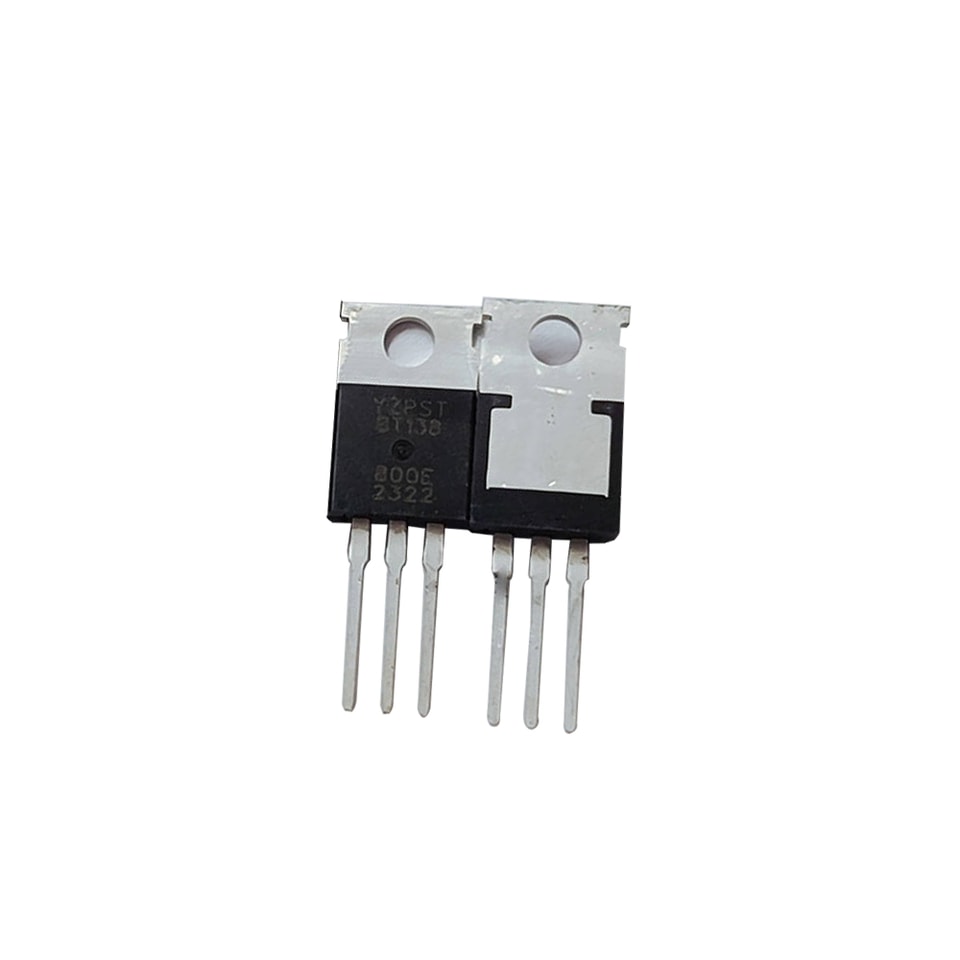

YZPST-BT138-800E
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия BT138 Триаки на 12 А
YZPST-BT138-800E
ОПИСАНИЕ
С низким током удержания и током защёлкивания, BT138
применения в силовых нагрузках среднего и малого сопротивления.
используется для средних и маломощных резистивных
нагрузок.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
обозначение | значение | ед. |
IT(RMS) | 12 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.6 | V |
АБСОЛЮТНЫЕ ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ:
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600/800 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 12 | A |
Пиковый неповторяющийся импульсный ток в открытом состоянии (полный цикл, F=50 Гц) |
ITSM |
120 |
A |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 45 | А²·с |
| Критическая скорость нарастания в открытом состоянии ток коллектора (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Пиковая мощность затвора ток коллектора | IGM | 2 | A | |
| Средний ток затвора рассеиваемая мощность | PG(AV) | 0.5 | W | |
| Пиковая мощность затвора мощность | PGM | 5 | W | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃ если не указано иное)
3 квадранта：
| Параметр | Значение | ||||||
| Условия испытаний | Квадрант | SW | CW | BW | Ед. изм. | ||
| IGT | 10 | 35 | 50 | мА | |||
| VGT | VD=12 В, RL=33 Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.3 | V | ||
| VGD | VD=VDRM Tj=125℃ | Ⅰ- Ⅱ-Ⅲ | МИН | 0.2 | V | ||
| IВ | IT=100мА | МАКС | 10 | 40 | 60 | мА | |
| Ⅰ-Ⅲ | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 40 | 60 | 80 | мА |
| VD=2/3VDRM Tj=125℃ | |||||||
| dV/dt | Открытие затвора | МИН | 200 | 500 | 1000 | V/ мкс | |
4 квадранта：
| Параметр | Значение | |||||||
| Условия испытаний | Квадрант | D | E | F | G | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | мА | ||
| VGT | VD=12 В, RL=33 Ом | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МАКС | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МИН | 0.2 | V | |||
| IВ | IT=100мА | МАКС | 10 | 20 | 40 | 60 | мА | |

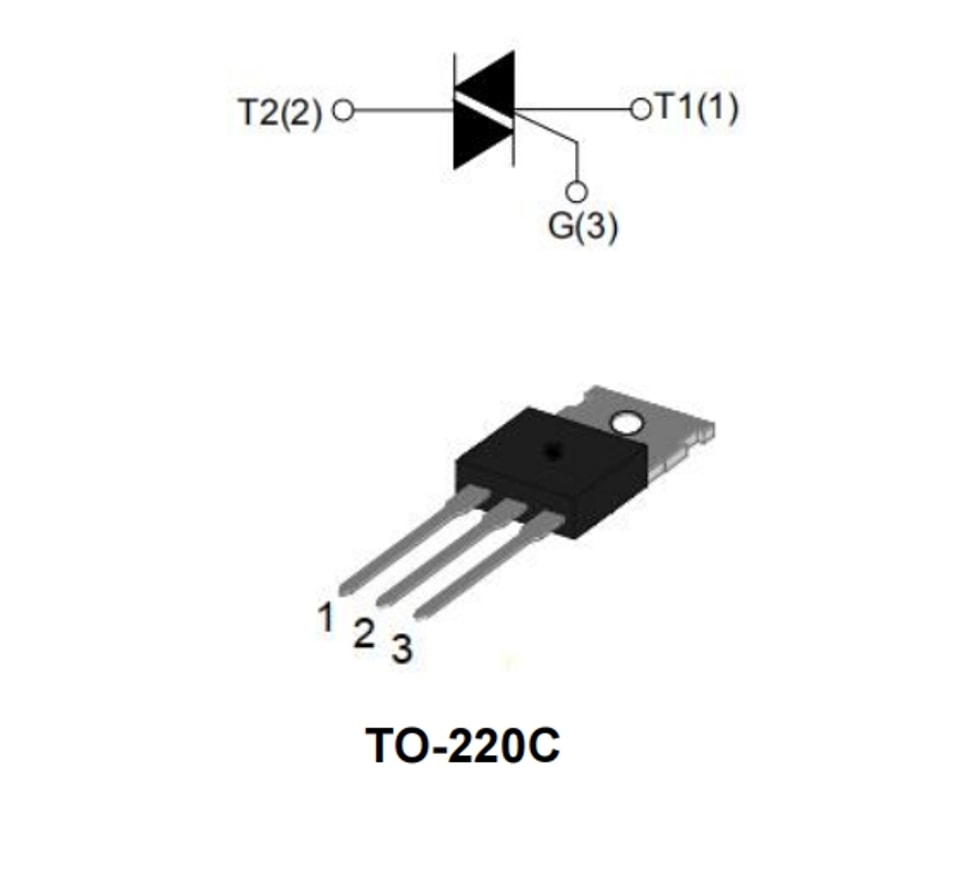

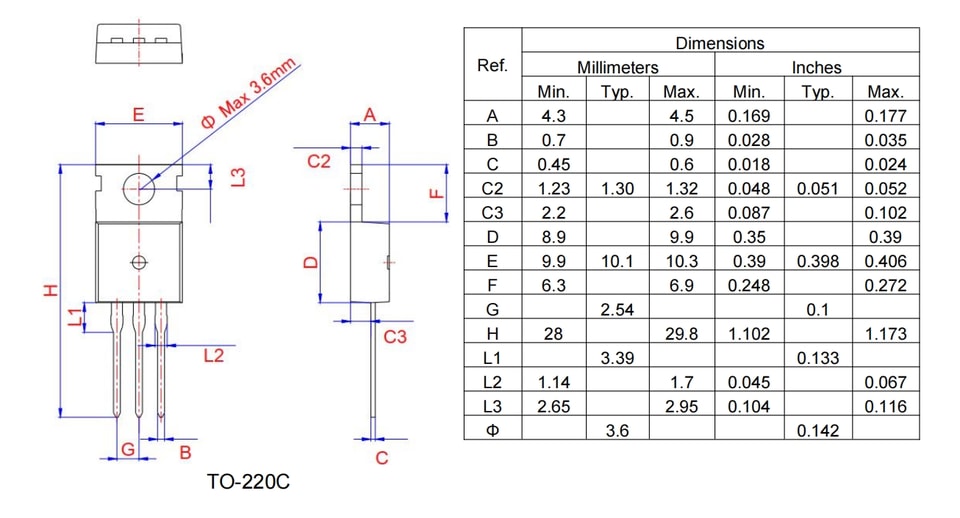

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
