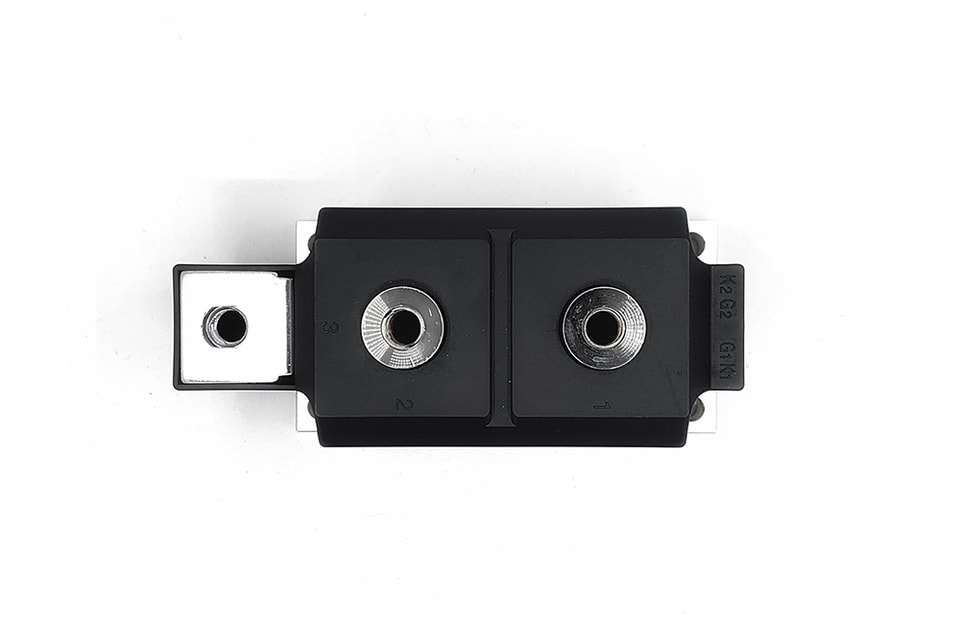

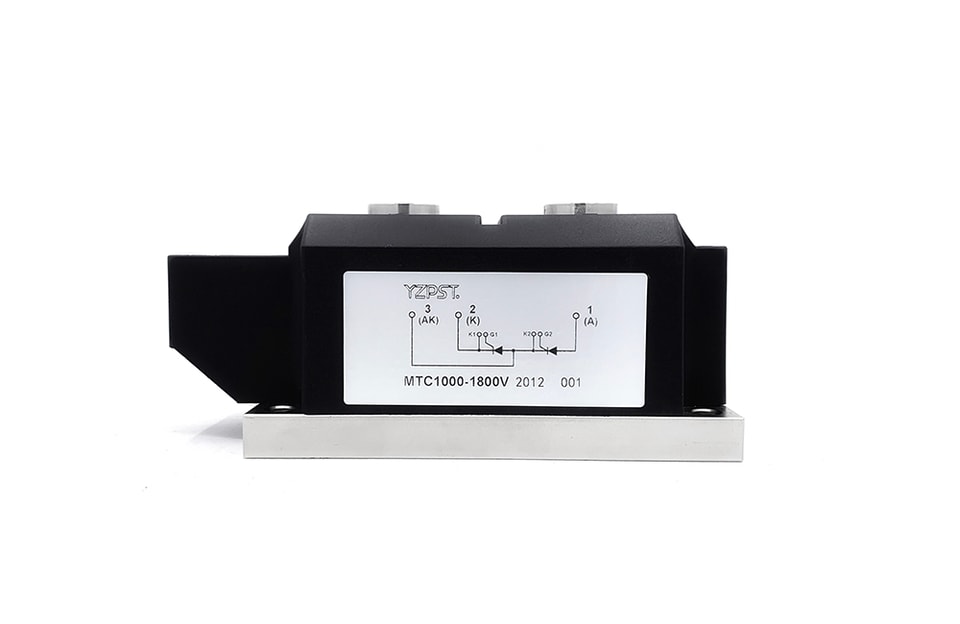

YZPST-MTC1000A 1800V (с водяным охлаждением)
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Особенности

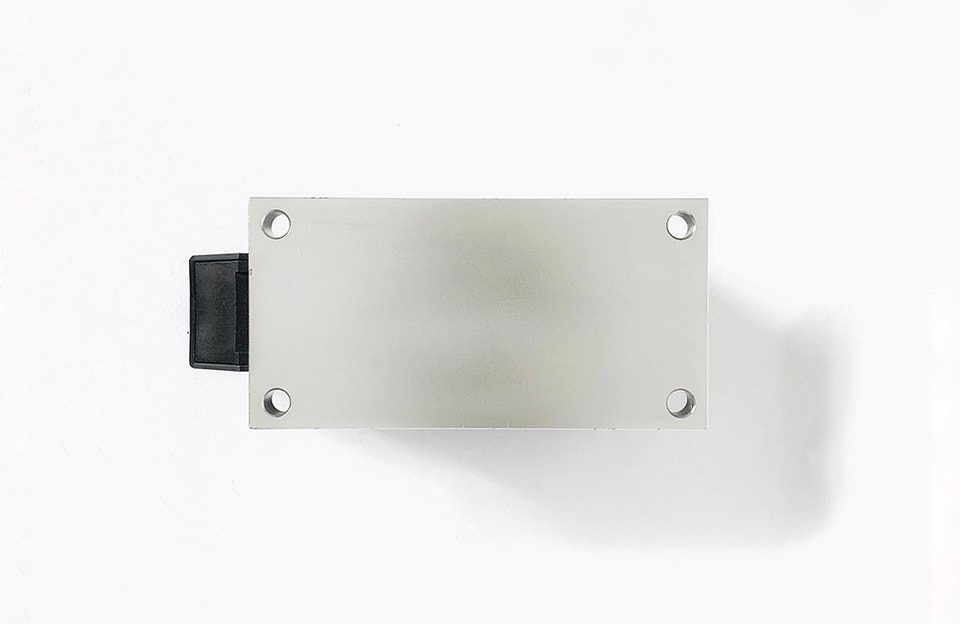

Передача тепла через изолированное металлическое основание из керамики на основе нитрида алюминия
Контакты под давлением из благородного металла
Тиристор с усиливающим электродом
Типичные области применения
Управление двигателем постоянного тока
(например, для станков)
Устройства плавного пуска для двигателей переменного тока
Управление температурой
(например, для печей, химических процессов)
Профессиональное диммирование освещения (студии, театры)
Обозначение | Условие | Номинальные значения | Ед. изм. |
IT(AV) | Однофазный, полуволновой, проводимость 180°, Tc=78℃/85℃ | 1000/850 | A |
ITRMS | Однофазный, полуволновой, проводимость 180°, Tc=78℃ | 1256 | A |
ITSM | Tj=125℃ | 28 | KA |
I2t | Tj=125℃ | 5120 | KA2S |
VDRM/VRRM | 1800/1800 | V | |
(di/dt)cr | Tj=125℃ | 400 | A/us |
Viso | перем. ток, 1 минута | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +130 | ℃ | |
W | - | g |
Обозначение | Условие | Номинальные значения | Ед. изм. |
IDRM | При VDRM, однофазный, полуволновой, Tj=125℃ | 100 | мА |
IRRM | AtVRRM, однофазный, полуволновый, Tj=125℃ | 100 | мА |
VTM | Ток в открытом состоянии 2500 А, Tj=25℃ | 1.55 | V |
VT(TO) | Tj=125℃ | 0.85 | V |
RK1G1 | - | Ω | |
RK2G2 | - | Ω | |
tgd | Tj=25℃;VD=0.4VDRM;ITM=ITAV | 2.0 | мкс |
tq | dvD/dt=50 В/мкс; Tj=125℃; ITM=ITAV | 250 | мкс |
IGT/VGT | Tj=25℃, IT=1 А, VD=6 В | 250 / 2.5 | мА/В |
VGD | Tj=130℃ VD=1/2VDRM | 0.25 | V |
DV/DT | Tj=130℃, VD=2/3VDRM, | 1000 | В/мкс |
IH | Tj=25℃ | 300 | мА |
IL | Tj=25℃ | 1500 | мА |
Rth(j-c) | На модуль | 0.025 | ℃/Вт |
