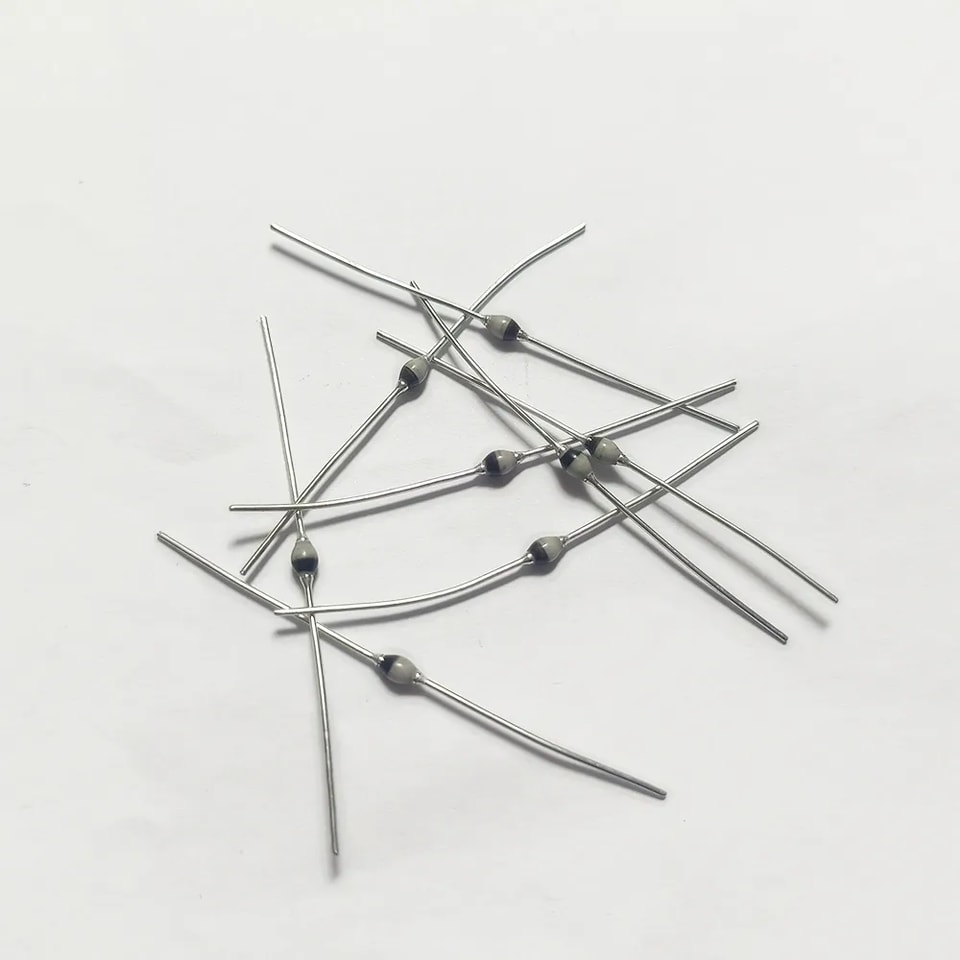

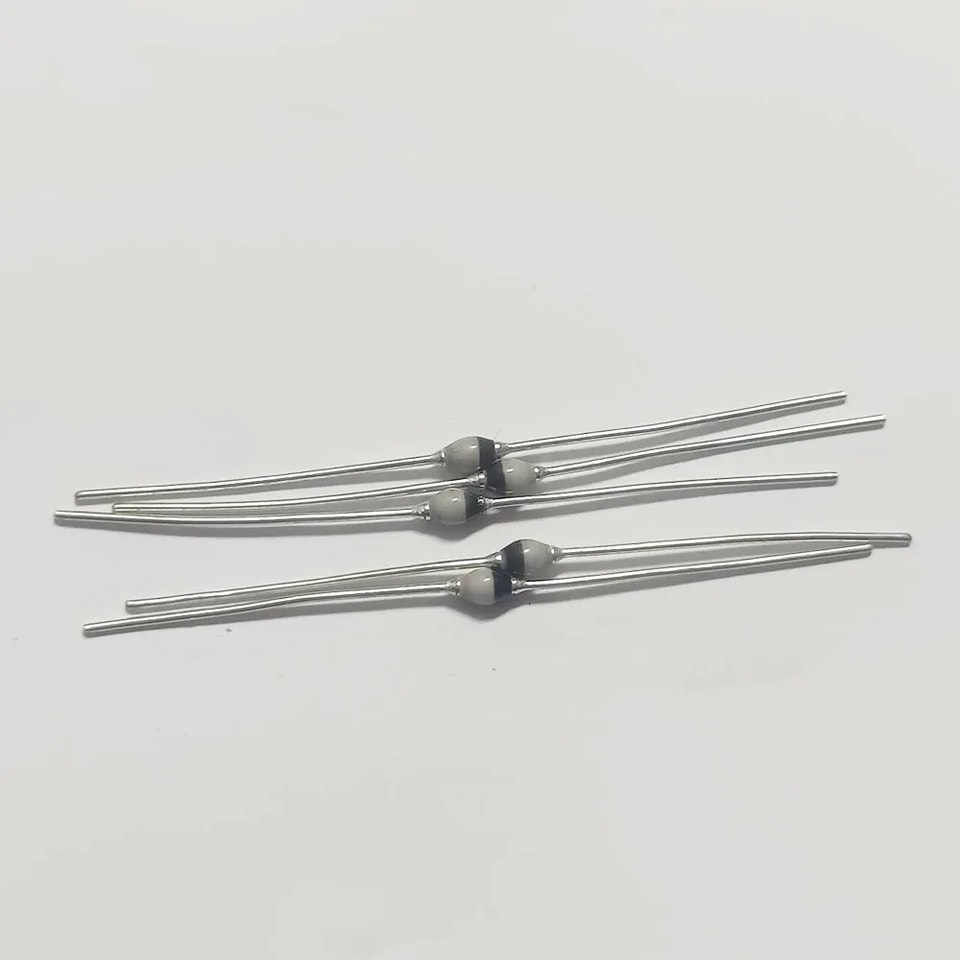

YZPST-BYT62

МАКСИМАЛЬНЫЕ ДОПУСТИМЫЕ ЗНАЧЕНИЯ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(однофазная, полуволновая, 60 Гц, резистивная или индуктивная нагрузка номиналпри 25。°C, если не указано иначе,

для емкостной нагрузки, снизьте ток на 20%)

ОБОЗНАЧЕНИЕ

BYT62

ед.

Макс. Повторяющееся пиковое обратное напряжение

Vrrm

2400

V

Максимальные Действующее напряжение

Vrms

1680

V

Максимальные DC блокирующее напряжение

Vdc

2400

V

Максимальный средний Прямой Выпрямленный Ток

If(av)

0.35

A

Неповторяющееся пиковое Прямой Импульсный Ток при tp=10мс полусинусоида

Ifsm

10.0

A

Максимальные Мгновенное Прямой Напряжение при0.5A

Vf

3.0

V

Максимальные DC Обратный ток                           Ta =25。C

при номинальный DC блокирующий напряжение                             Ta=150。C

Ir

10.0

250.0

μA

Типичное Обратное восстановление время                            (Примечание 1)

Trr

2000

нс

Типичное Тепловое сопротивление                                   (Примечание2)

Rth(ja)

60

К/Вт

Температура хранения и рабочаяперехода

Tstg, Tj

-65 до +175

C。

Примечание:

1.  Обратное восстановление Условия If =0,5 А, Ir=1,0 А, Irr =0,25 А

2.  on Плата с шагом 25мм
