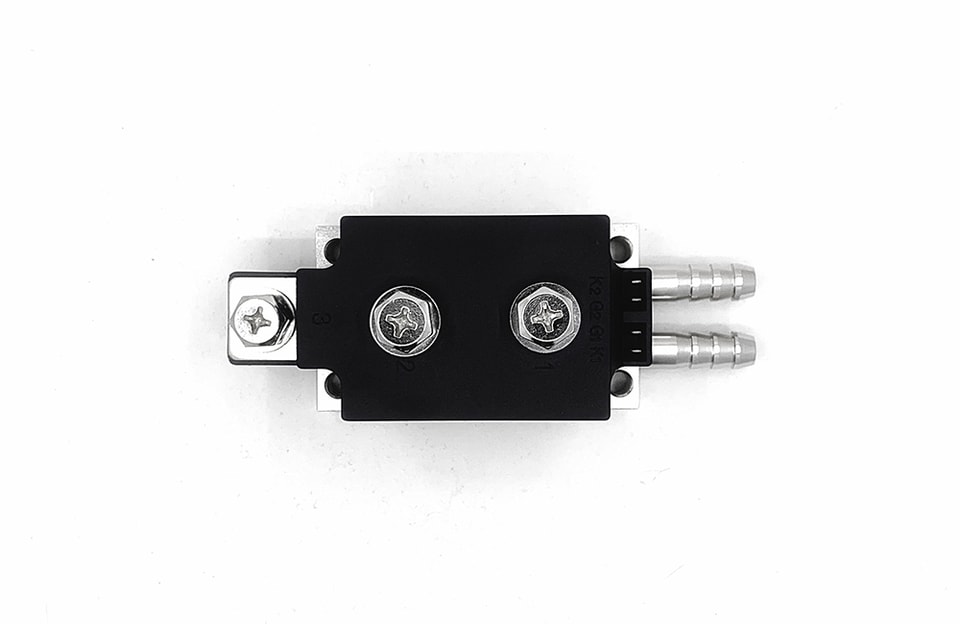

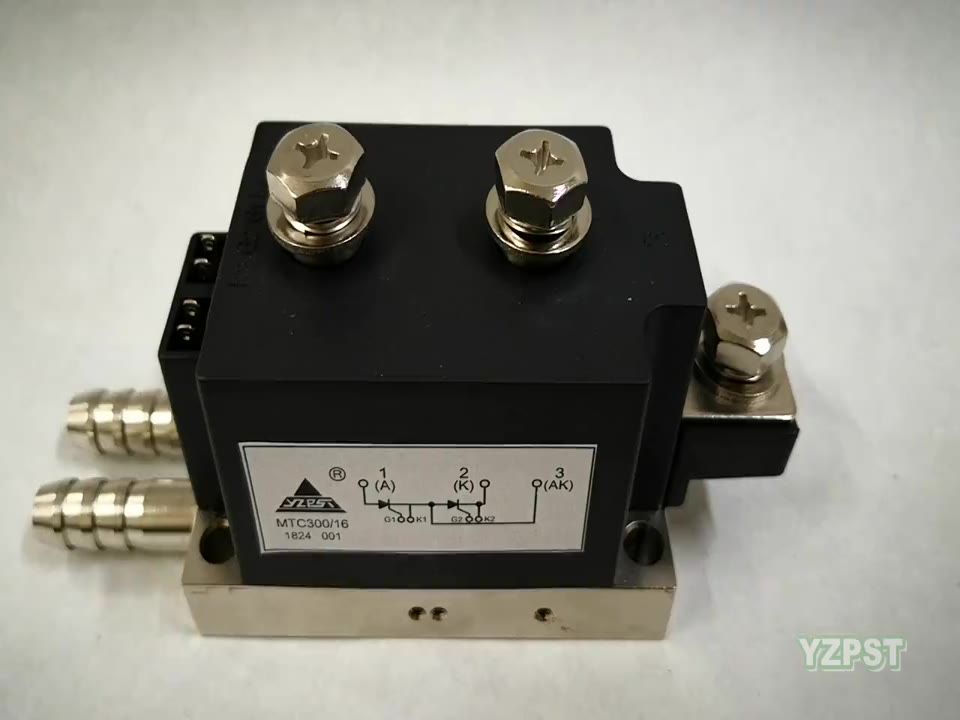

YZPST-MTC300-1800V (с воздушным охлаждением)
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Особенности
Отвод тепла через изолированную металлическую подложку из керамики на основе нитрида алюминия
Контактное давление из благородного металла для высокой надежности
Тиристор с усилительным затвором
Типичные области применения
Управление двигателем постоянного тока
Устройства плавного пуска для двигателей переменного тока
Управление температурой
Профессиональное регулирование яркости
Обозначение | Условие | Номинальные значения | Ед. изм. |
IT(AV) | Однофазная, полуволновая, проводимость 85° | 305 | A |
ITRMS | Однофазная, полуволновая, проводимость 35° | 585 | A |
ITSM | Tj=125℃ | 8000 | A |
I2t | Tj=125℃ | 320 | кА²с |
VDRM/VRRM | 1800/1800 | V | |
di/dt | неповторяющийся | 250 | A/us |
Viso | перем. ток, 1 минута | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +125 | ℃ | |
W | - | g |
Обозначение | Условие | Номинальные значения | Ед. изм. |
IDRM /IRRM | При VDRM, однофазный, полуволновой, Tj=125℃ | 85 | мА |
VTM | Ток в открытом состоянии 750 А, Tj=25℃ | 1.4 | V |
VT(TO) | Tj=125℃ | 0.8 | V |
tgd | Tj=25℃ | 1 | мкс |
tq | Tj=125℃ | 50…150 | мкс |
IGT/VGT | Tj=25℃ | 200 / 3 | мА/В |
VGD | VD=67%VDRM , Tj=125℃ | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | В/мкс |
IH | Tj=25℃ | 150 | мА |
IL | Tj=25℃ | 300 | мА |
Rth(j-c) | На модуль | 0.055 | К/Вт |
- Габаритный чертёж
- Габаритный чертёж
