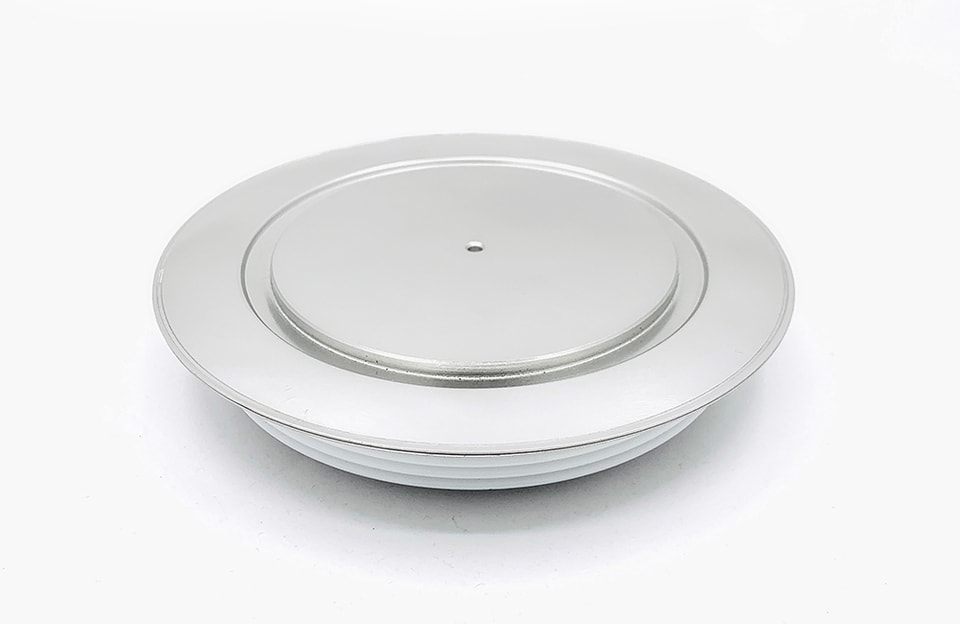

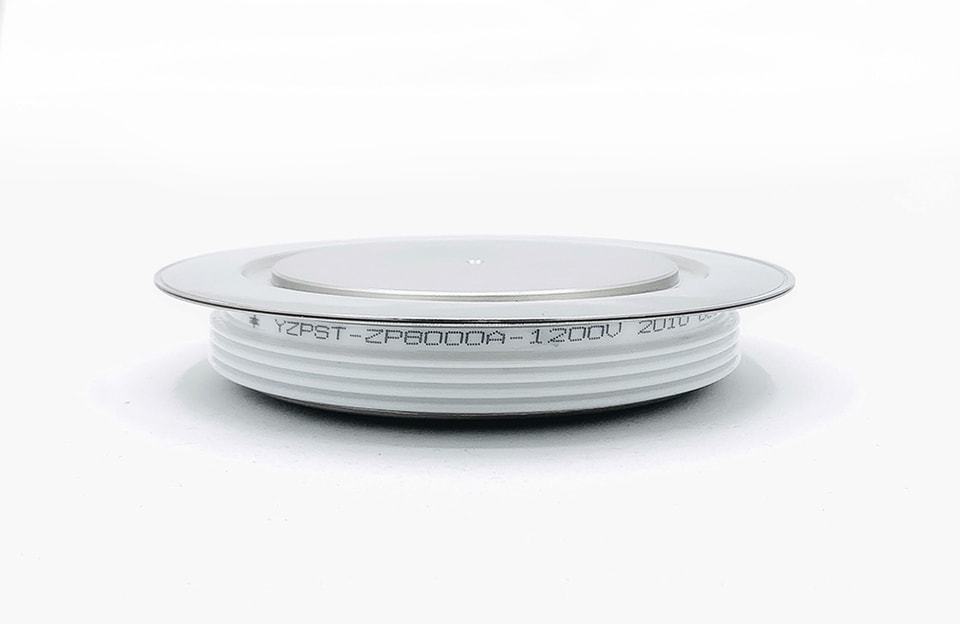

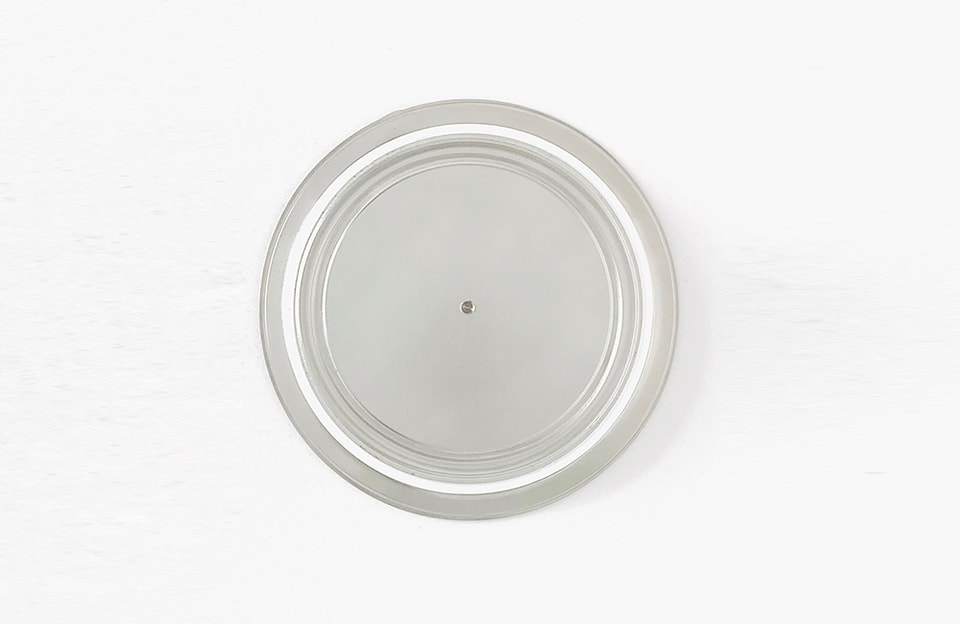

YZPST-ZP8000A-1200V
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
ПАРАМЕТРЫ НАПРЯЖЕНИЯ | МАКСИМАЛЬНЫЕ ПРЕДЕЛЫ | ЕДИНИЦЫ | |
VRRM | Повторяющееся пиковое обратное напряжение, Tj=25℃ | 1200 | V |
VRSM | Неповторяющееся пиковое обратное напряжение, Tj=25℃ | 1300 | V |
ПРОЧИЕ ПАРАМЕТРЫ | МАКСИМАЛЬНЫЕ ПРЕДЕЛЫ | ЕДИНИЦЫ | |
IF(AV) | Средний прямой ток, Tj=150℃ | 8410 | A |
IF(RMS) | Номинальный действующий прямой ток, Tj=25℃ | 15025 | A |
IFSM | Пиковый неповторяющийся бросок tp=10ms, Tj=25℃ | 72 | кА |
I2t | Способность к плавлению по I²t tp=10ms, Tj=25℃ | 25.92×10^6 | А²с |
Tjop | Диапазон рабочих температур | -40 до +150 | ℃ |
Tstg | Диапазон температур хранения | -40 до +150 | ℃ |
ПАРАМЕТР | МИН. | ТИП. | МАКС. | УСЛОВИЯ ИСПЫТАНИЙ | ЕДИНИЦЫ | |
VFM | Максимальный пиковый прямой ток, Tj=150℃ | - | - | 1.13 | IFM=6800A | V |
V(T0) | Пороговое напряжение | - | - | 0.67 | V | |
rT | Сопротивление наклона | - | - | 0.038 | мОм | |
IRRM | Пиковый обратный ток | - | - | 100 | Номинальное VRRM, Tj=150℃ | мА |
Номинальное VRRM, Tj=25℃ | ||||||
Qrr | Восстановленный заряд | - | - | - | мкКл | |
Irm | Ток обратного восстановления | - | - | - | Vr=50V, 50% Chord. | A |
trr | Время обратного восстановления, 50% Chord | - | - | - | мкс | |
RthJK | Тепловое сопротивление, переход-к-радиатору | - | - | 0.011 | Охлаждение с двух сторон | К/Вт |
- | 0.022 | Охлаждение с одной стороны | ||||
F | Монтажное усилие | 63 | - | 91 | kN | |
Wt | Масса | - | - | - | g |
Тип | Обозначение | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 26±1 |
YZPST может предоставить следующий список аналогов для стандартных диодов с высоким переходом(капсульный тип)
| Тип | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (max) Tj=125 °C | VFM(max) | Tvj | Rthjc | F±10 % | ||
| А | KA | V | мА | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | KN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
