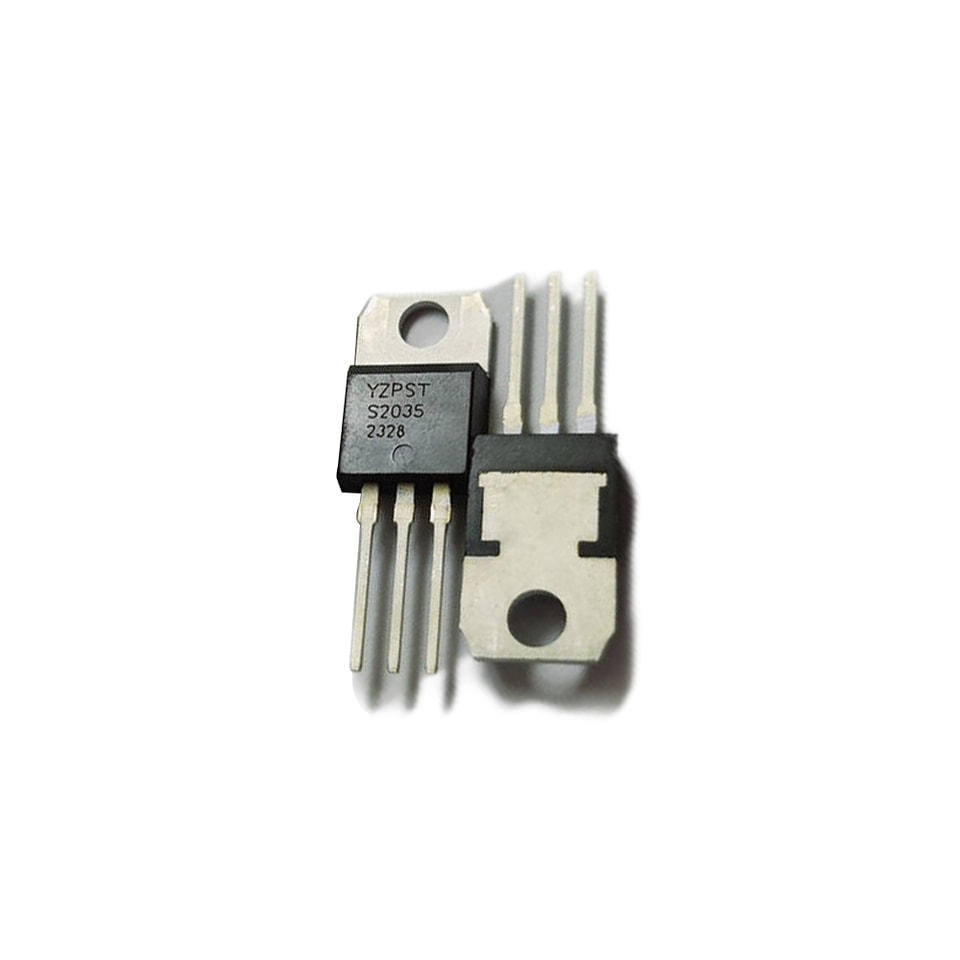

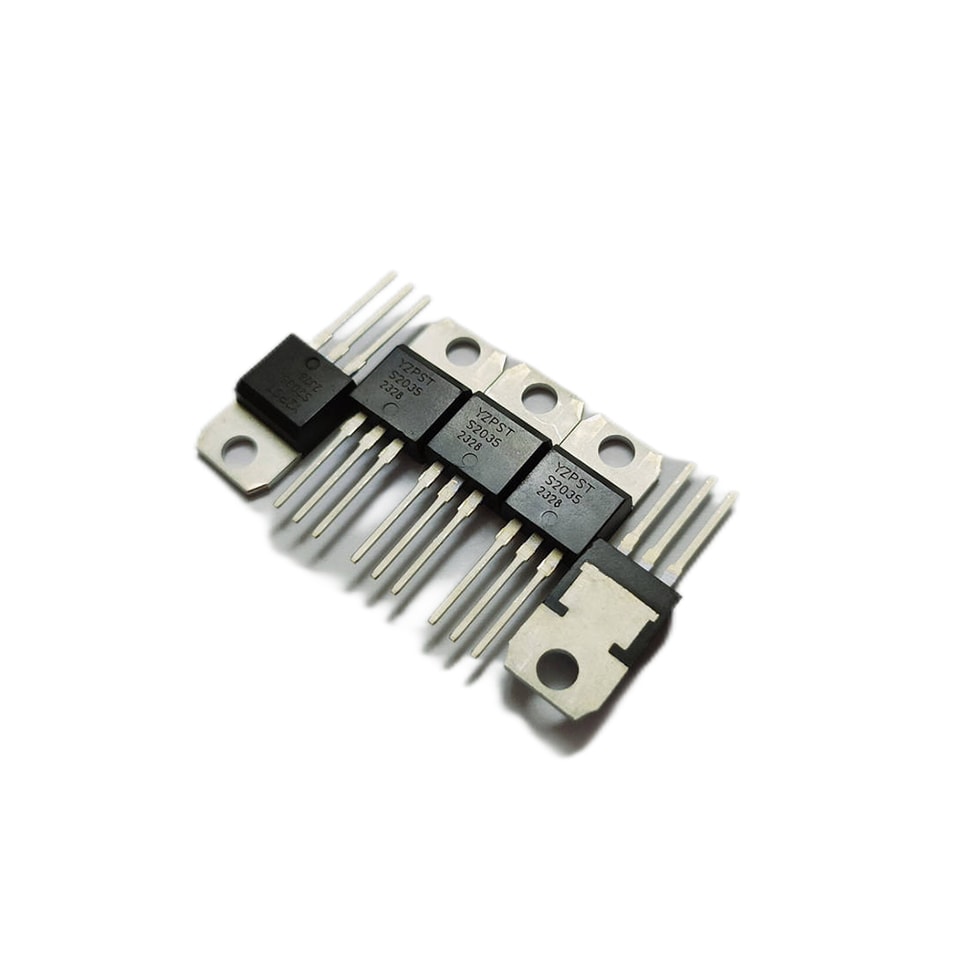

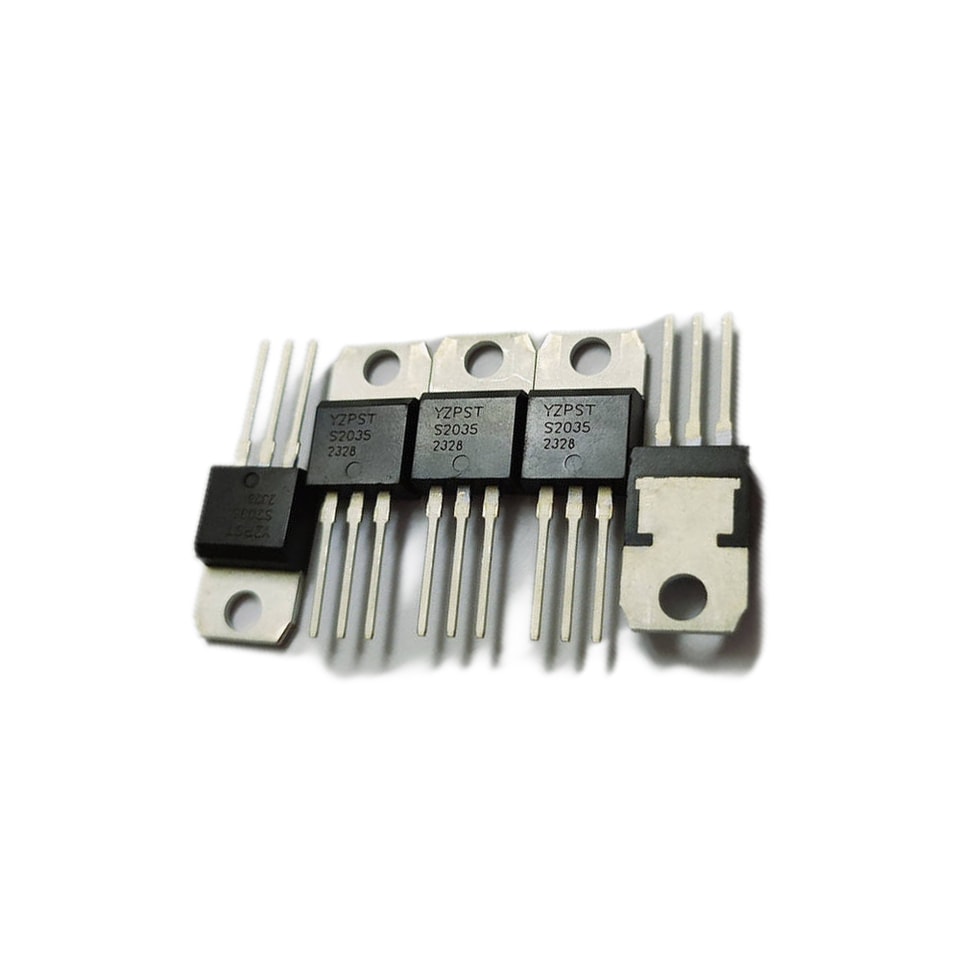

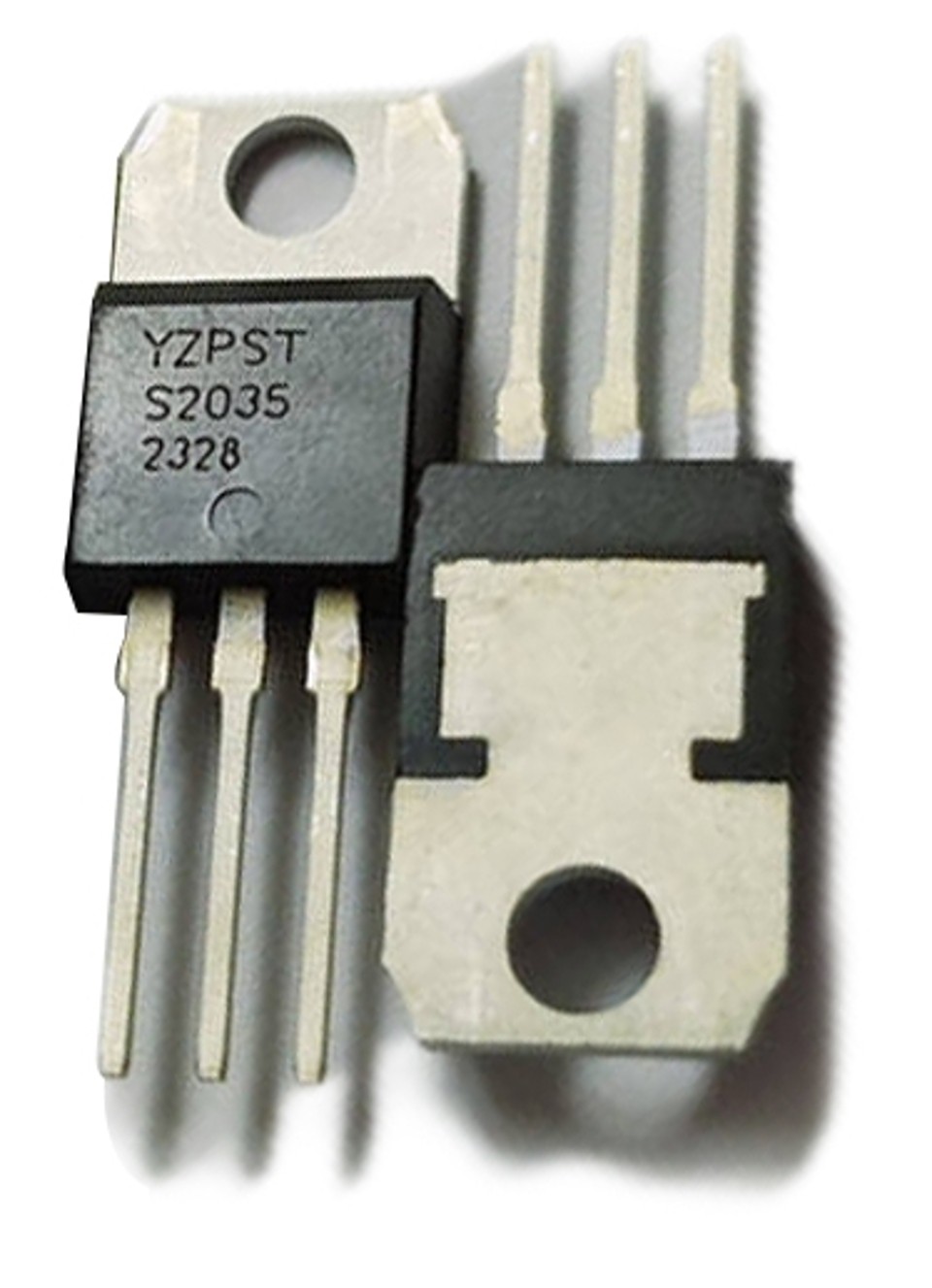

YZPST-S2035 Тиристор 20 А
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-S2035
20A SCRs
ОПИСАНИЕ:
Тиристоры с стеклопассивированием в пластиковом корпусе. Серия S2035 SCR подходит для всех режимов управления и применяется в схемах защиты от перенапряжения, цепях управления двигателями в электроинструментах и кухонной технике, схемах ограничения пускового тока, схемах зажигания с емкостным разрядом, схемах плавного пуска AC-двигателей и регулирования напряжения…
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(СКЗ) | 31 | A |
VDRMVRRM | 1200 | V |
IGT | 35 | mA |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40 ~150 | ℃ |
Диапазон рабочей температуры p-n-перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 1200 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 1200 | V |
Неповторяющееся импульсное пиковое напряжение в закрытом состоянии | VDSM | VDRM+100 | V |
Неповторяющееся пиковое обратное напряжение | VRSM | VRRM+100 | V |
Действующее значение тока в открытом состоянии (T =100℃) | IT(СКЗ) | 31 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии
| ITSM | 300 | A |
Средний ток в открытом состоянии (угол проводимости 180°) | IT(AV) | 20 | A |
I2t-значение для плавления (tp=10 мс) | I2t | 450 | A2S |
Критическая скорость нарастания тока в открытом состоянии (I =2×IGT, tr≤ 100 нс) | dI/dt | 50 | А/мкс |
Пиковый ток затвора | IGM | 4 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)
Обозначение | Условия испытаний |
| Значение | Ед. изм. |
IGT | V =12V R =140Ω | МАКС. | 35 | mA |
VGT | МАКС. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ R=1KΩ | МИН. | 0.2 | V |
IL | IG=1.2IGT | МАКС. | 75 | мА |
IВ | IT=50mA | МАКС. | 50 | мА |
dV/dt | VD=2/3VDRMGate Open Tj=125℃ | МИН. | 500 | В/мкс |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | Параметр | Значение (МАКС.) | Ед. изм. | |
VTM | ITM =40A tp=380μs | Tj =25℃ | 1.65 | V |
IDRM | VD=VDRMVR=VRRM
| Tj =25℃ | 20 | мкА |
IRRM | Tj =125℃ | 4 | мА | |
Тепловые сопротивления
Обозначение | Параметр | Значение (МАКС.) | Ед. изм. |
Rth(j-a) | перехода к окружающая среда (DC) | 60 | ℃/W |
Rth(j-c) | Переход-корпус (DC) | 1.0 |

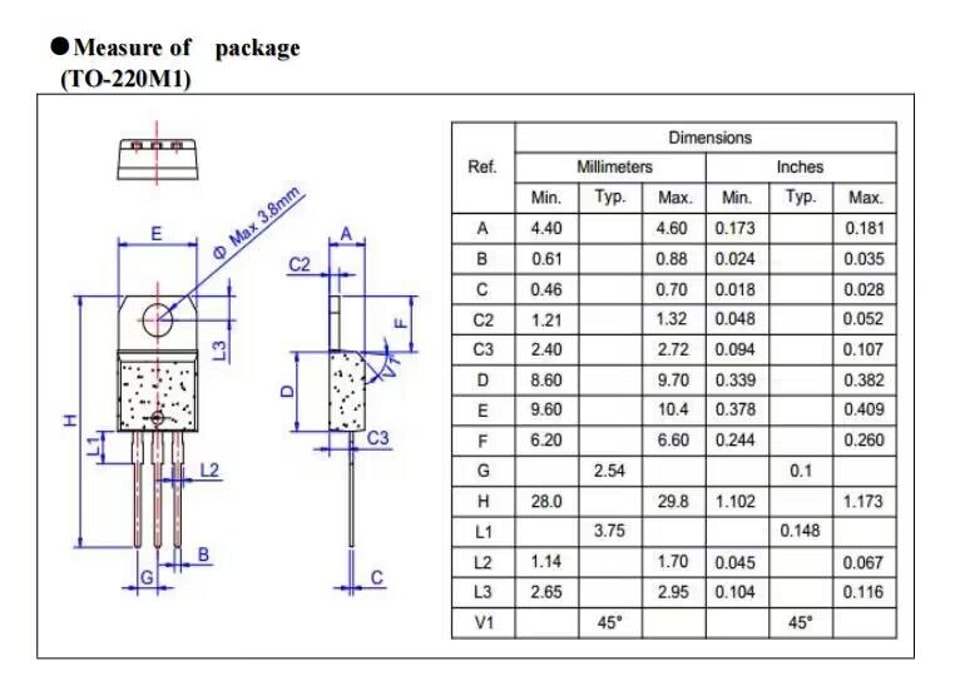

TO-220M1Механические данные корпуса
