СИЛОВОЙ КОМПОНЕНТ
YZPST-FQP3P50
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

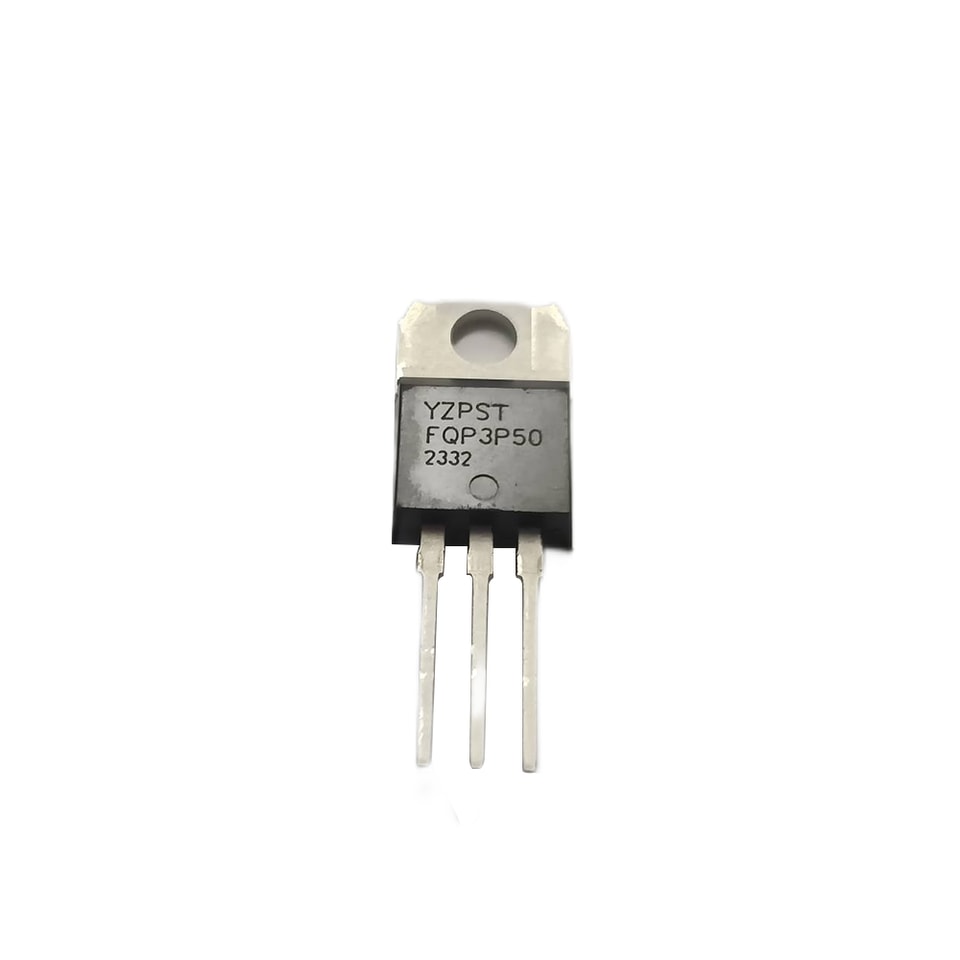

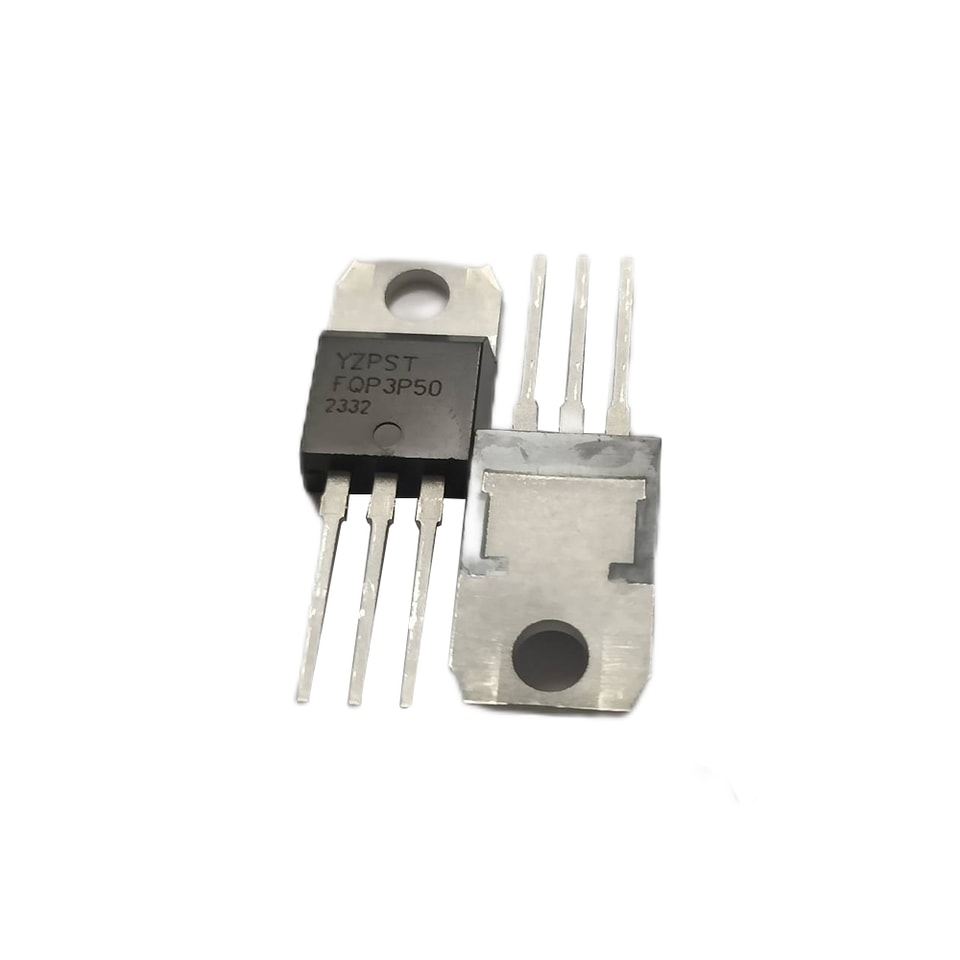

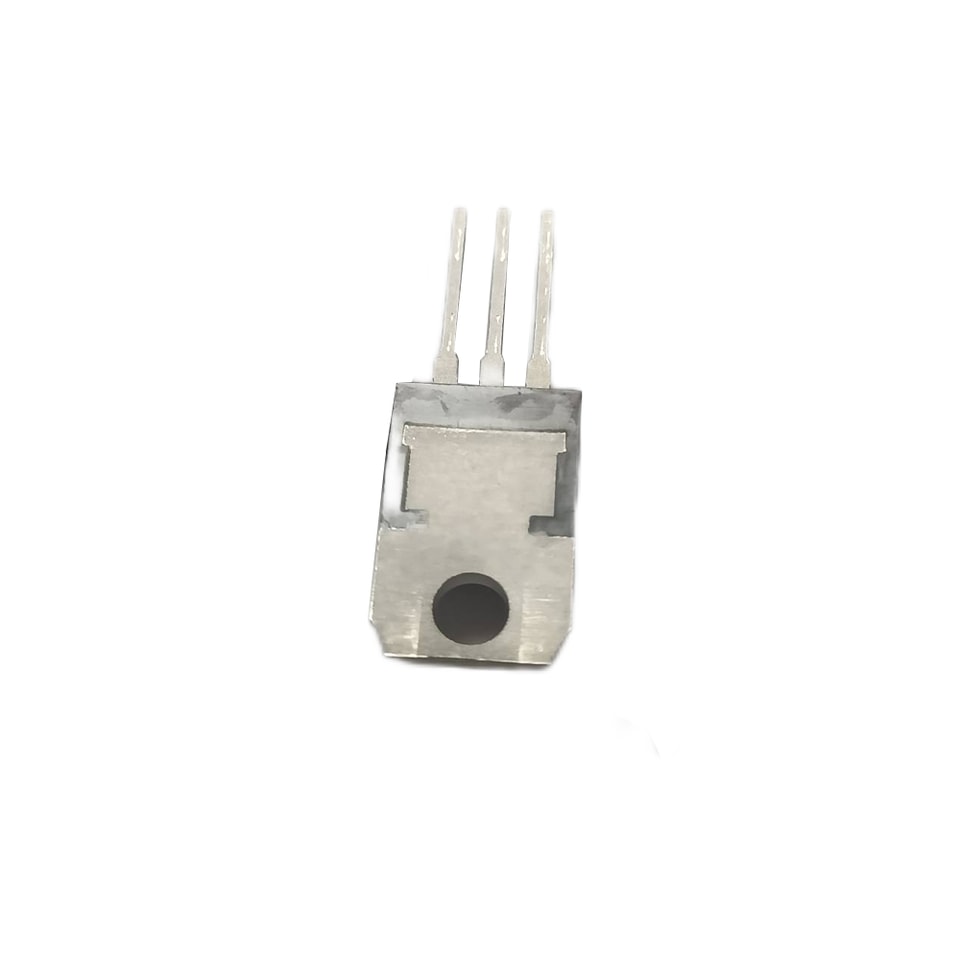

MOSFET FQP3P50
P/N: YZPST-FQP3P50
ОПИСАНИЕ:

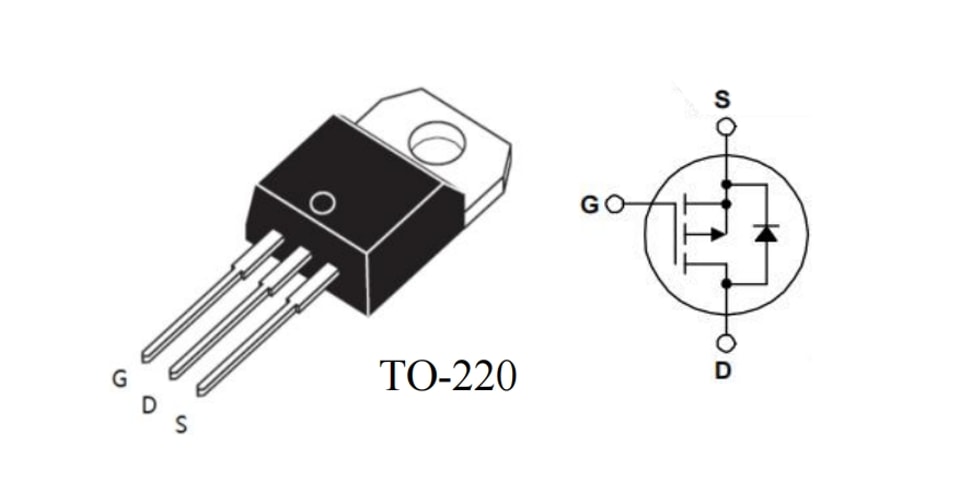

FQP3P50 — силовой MOSFET с P-каналом в режиме обогащения
MOSFET.Этот силовой MOSFET обычно используется в высокочастотных
импульсных источниках питания, аудиоусилителях, DC-
управлении двигателями и регулируемых импульсных источниках питания.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Обозначение | Параметр | Значение | Ед. изм. | |
| VDSS | Напряжение сток-исток | -500 | V | |
| VGSS | Напряжение затвор-исток | ±30 | V | |
| Tc=25℃ | -2.7 | A | ||
| ID | Непрерывный ток стока | Tc= 100℃ | -1.71 | A |
| Iсток-исток | Импульсный ток стока | -10.8 | A | |
| Ptot | Рассеиваемая мощность (TC=25°C) | To-220C | 85 | W |
| Tj | Температура перехода | 150 | ℃ | |
| Tstg | Температура эксплуатации и храненияerature | -205 | ℃ | |
| EAS | Лавинный режим энергия | 250 | мДж | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TC = 25°C, если не указано иное)
| Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | ||
| Мин | Тип | Макс. | ||||
| BVDSS | Пробивное напряжение сток-истокtage | VGS= 0V, ID=- 250μA | -500 | V | ||
| VDS=-500V ,VGS=0V | -1 | мкА | ||||
| IDSS | Ток утечки сток-истокrent | VDS=-400V,VGS=0V ， | -100 | мкА | ||
| Tc=125℃ | ||||||
| IGSS | Утечка затвор-исток Ток | VGS= ±30V | ±100 | нА | ||
| VGS(th) | Пороговое напряжение затвора | VDS= VGS,ID= - 250uA | -3 | -5 | V | |
| RDS(ON) | Статическое сопротивление в открытом состоянии сток-исток сопротивление | VGS= -10V ，ID= -1A | 5 | Ом | ||
| ∆BVDSS/ ∆TJ | Температура пробоя напряжениятура Коэффициент | ID = -250 µA, | 0.42 | V/℃ | ||
Дополнительная информация о продукте отсутствует.
