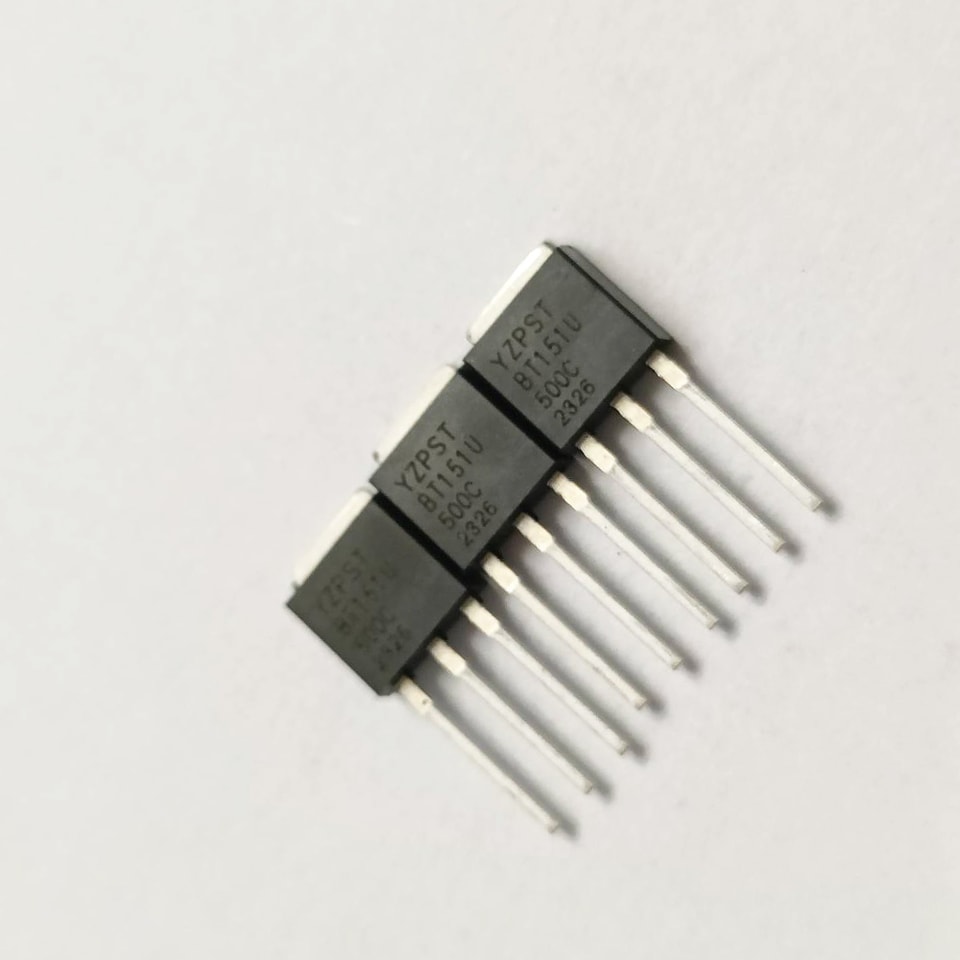

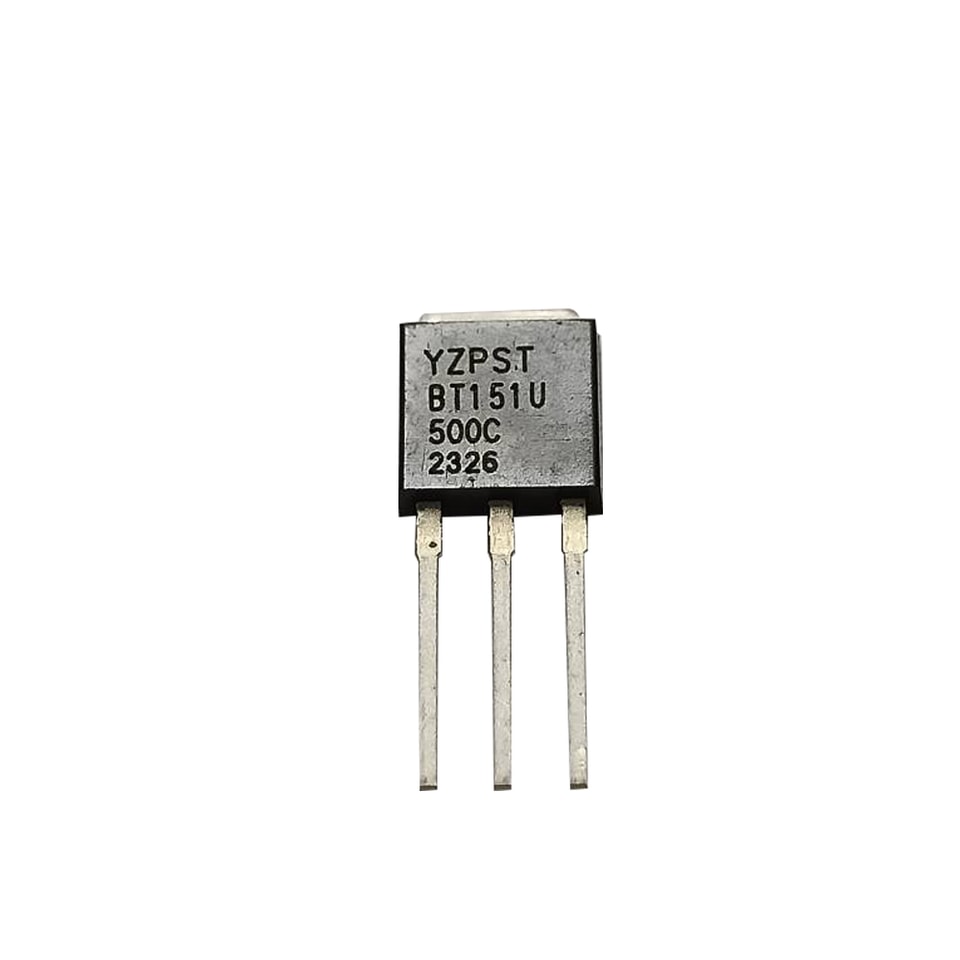

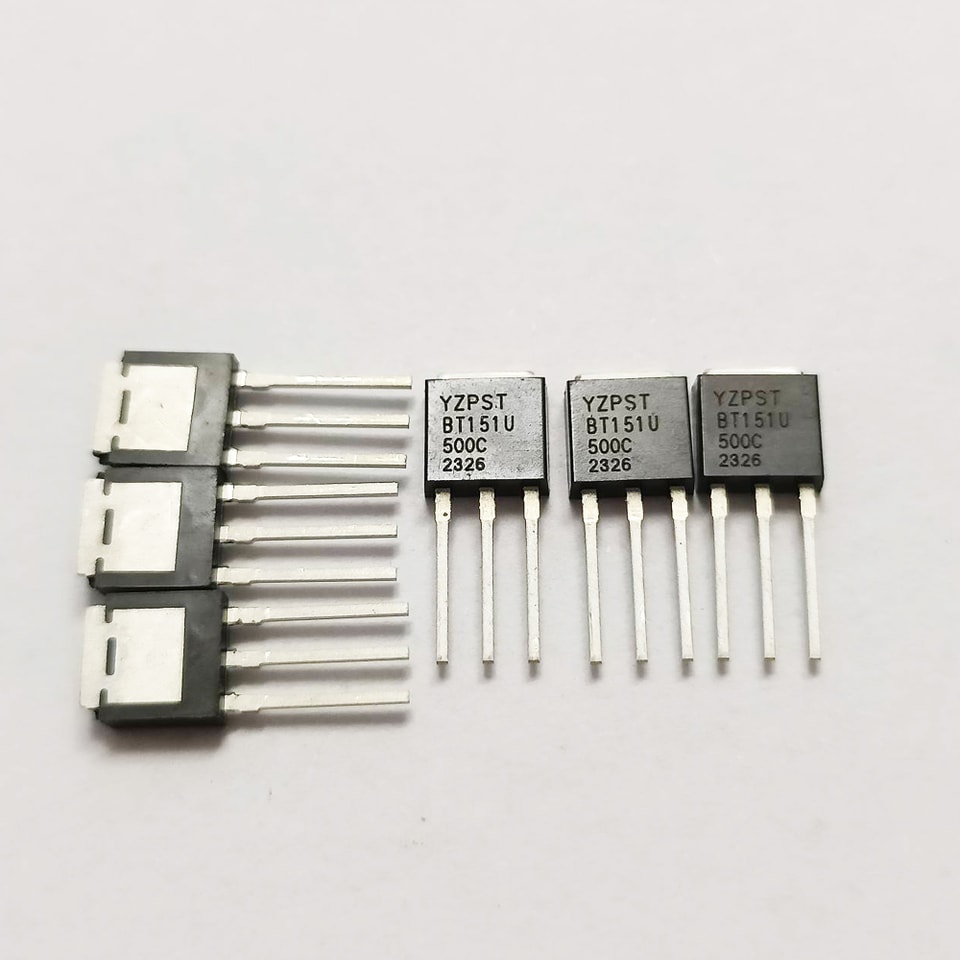

YZPST-BT151U-500C Хит продаж, TO-251, BT151U, тиристор 12 А
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
P/N:YZPST-BT151U SCR
Хит продаж: SCR BT151U 12A в корпусе TO-251
Корпус
TO-251
Основные характеристики (Tj=25℃)
| Обозначение | Значение | Ед. изм. |
| IT(СКЗ) | 12 | A |
| VDRM / VRRM | 600/800 | V |
| IGT | 2 до 15 | мА |
Предельные значения (абсолютные максимально допустимые параметры)
| Обозначение | Параметр | Значение | Ед. изм. |
| IT(СКЗ) | Действующее значение тока в открытом состоянии (180°угол проводимости) | 12 | A |
| IT(AV) | Средний ток в открытом состоянии (180°угол проводимости) | 7.5 | A |
| ITSM | Пиковое неповторяющееся импульсное прямое состояние | 100 | A |
| Ток (tp=10 мс) | |||
| I2t | (tp=10 мс) | 50 | A2S |
| IGM | Пиковый ток затвора (tp=20 мкс) | 2 | A |
| PGM | Пиковая мощность затвора | 5 | W |
| PG(AV) | Средняя мощность затвора | 0.5 | W |
| Tstg | Температура хранения | 110 | ℃ |
| Tj | Температура перехода при работе | 85 |
Тепловые сопротивления
| Обозначение | Параметр | Значение | Ед. изм. |
| Rth (j-c) | Переход-корпус | 1.3 | К/Вт |
| Rth (j-a) | Переход-окружающая среда | 60 | К/Вт |
Электрические характеристики (Tj=25℃ если не указано иное)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |||
| Мин | Тип | Макс. | ||||
| IGT | VD=6 В, RL=100Ом | 2 | 5 | 15 | мА | |
| VGT | VD=12V, RL=100Ом | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 кОмОм Tj=110℃ | 0.2 | ----- | ----- | V | |
| IВ | IT=100 мА Затвор открыт | ----- | 9 | 20 | мА | |
| dV/dt | VD=67% VDRM, открытие затвора, Tj=125℃ | 200 | ----- | ----- | v/μs | |
| VTM | IT=16 А, tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | мкА |
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | мА |

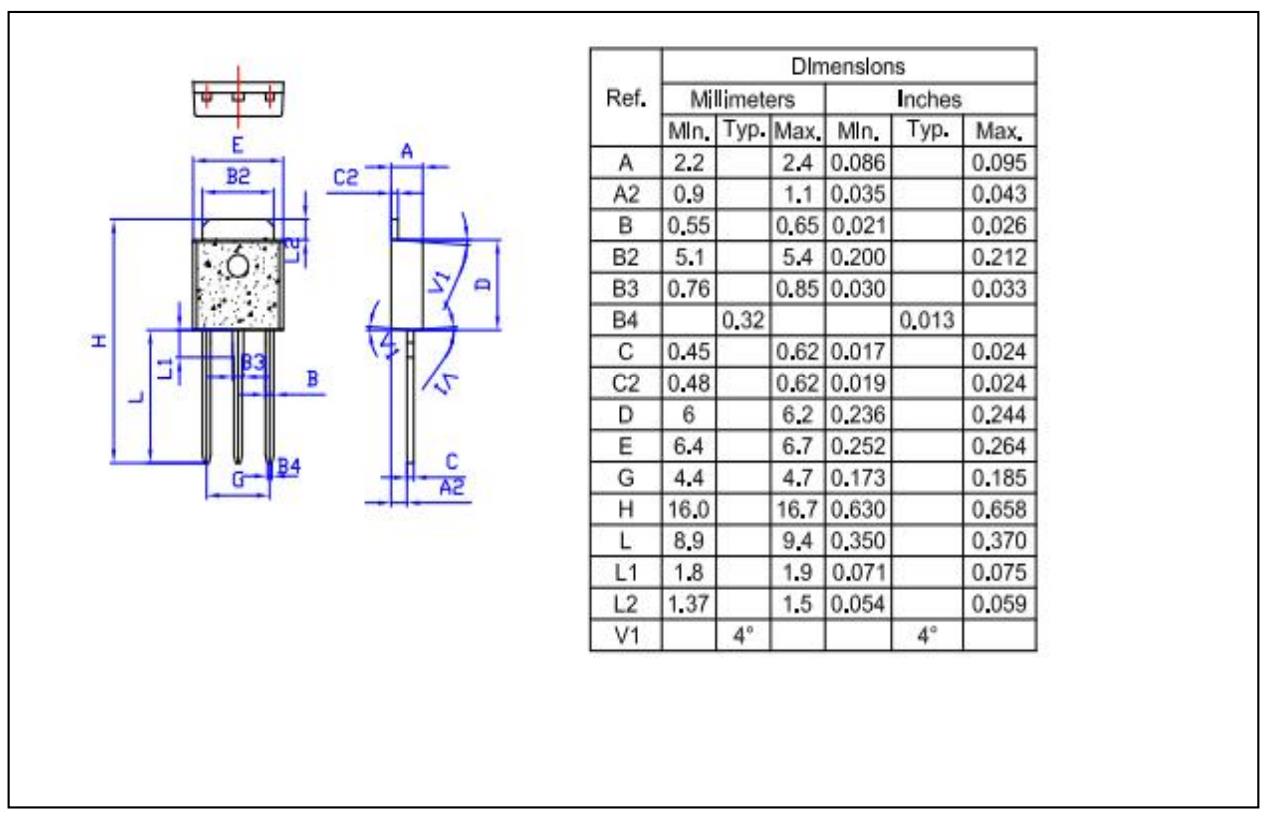

Габаритные размеры корпуса(TO-251)
Дополнительная информация о продукте отсутствует.
