Отрицательные стабилизаторы напряжения YZPST-7912CV
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Поз. №: YZPST-7912CV Регуляторы отрицательного напряжения

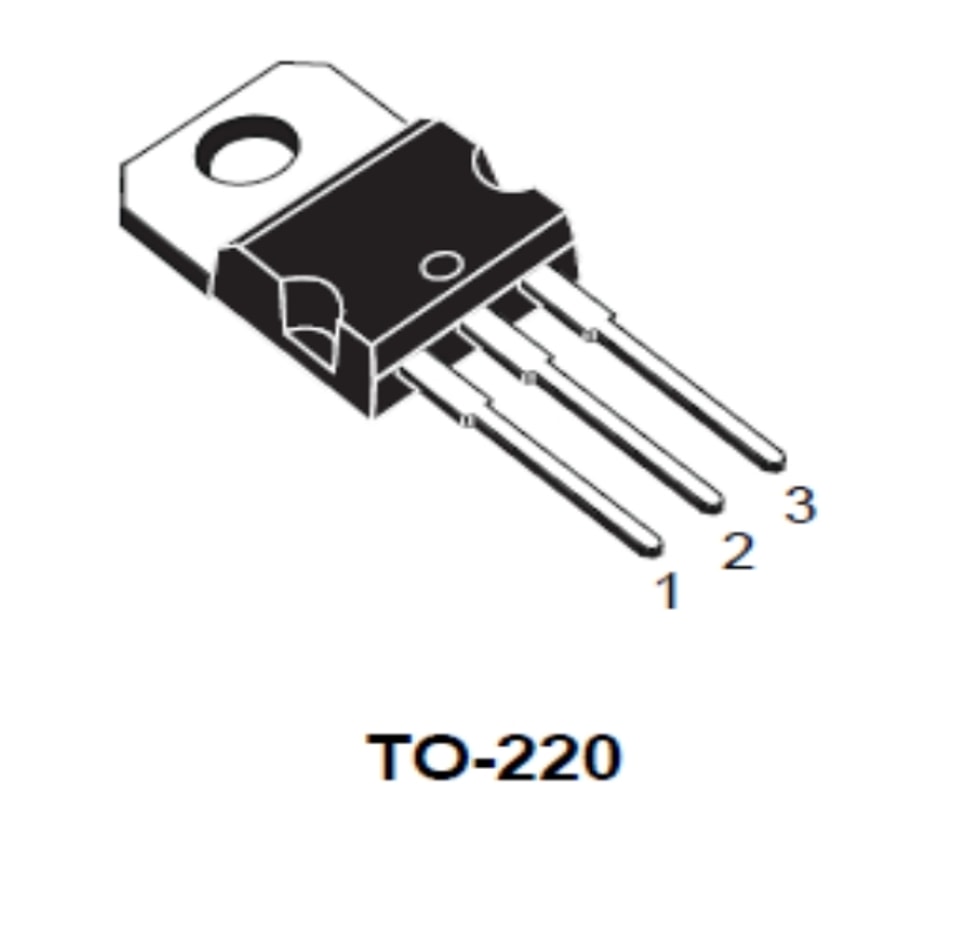

Корпус: TO-220
NPN
Абсолютное Максимальные предельные значения Tc=25℃
Обозначение | Параметр | Значение | ЕД. |
VI | Входное напряжение | -35 | V |
TOPR | Диапазон рабочей температурыre Range | 0 ～ +125 | ℃ |
TSTG | Диапазон температуры хранения | -65 ～+150 | ℃ |
Электрические характеристики Tc ＝25℃
(VI = -19V, IO = 500mA, 0°C ≤TJ ≤ +125°C, CI =2.2μF, CO =1μF, если не указано указано.)
Параметр | Обозначение | Испытание Условия | МИН | ТИП. | МАКС | UNI T | |
Выходное напряжение |
VO | TJ = +25℃ | -11.5 | -12 | -12.5 |
V | |
IO = 5 мА до 1A, PO ≤ 15W VI = -15.5V до -27V | -11.4 | -12 | -12.6 | ||||
Стабилизация по входному напряжению (Примечание 1) |
ΔVO |
TJ = +25℃ | VI = -14.5V до -30V |
| 12 | 240 |
мВ |
VI = -16V до -22V |
| 6 | 120 | ||||
Стабилизация по нагрузке (Примечание 1) |
ΔVO | TJ = +25℃ IO = 5 мА до 1.5A |
| 12 | 240 |
мВ | |
TJ = +25℃ IO = 250mA до 750 мА |
| 4 | 120 | ||||
Ток покоя | IQ | TJ = +25℃ |
| 3 | 6 | мА | |
Изменение тока покоя |
ΔIQ | IO = 5 мА до 1 А |
| 0.05 | 0.5 |
мА | |
VI = -14.5V до -30V |
| 0.1 | 1 | ||||
Изменение тока покоя | ΔVo/ΔT | IO = 5 мА |
| -0.8 |
| мВ/ ℃ | |
Ток короткого замыкания | ISC | TJ = +25°C, VI = -35 В |
| 300 |
| мА | |

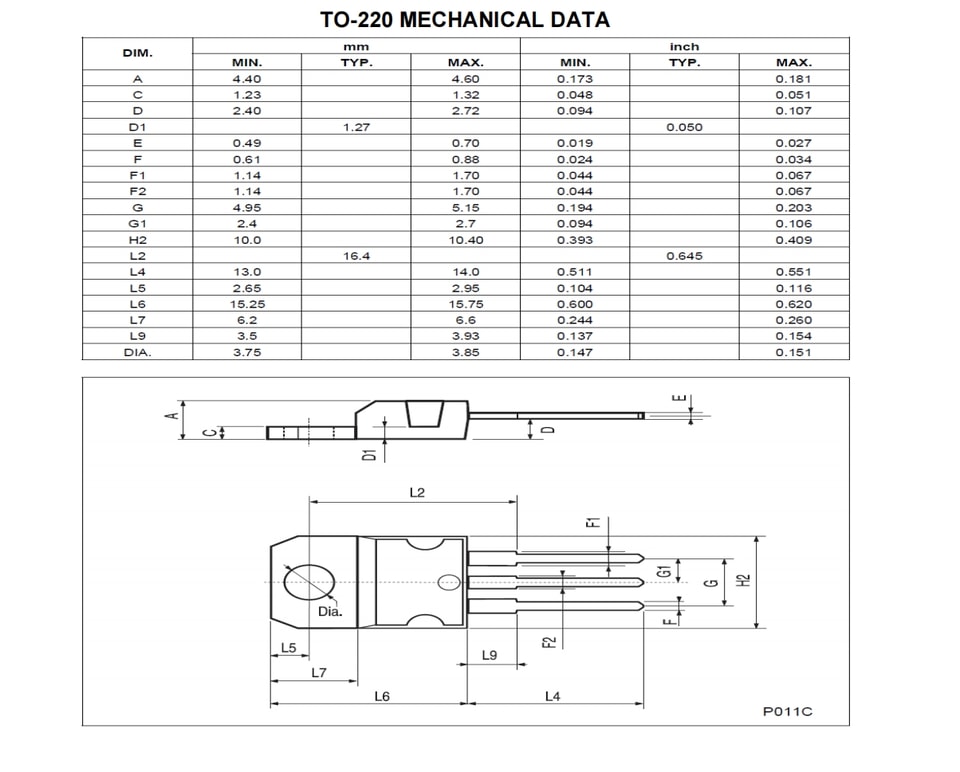

Корпус Габариты
