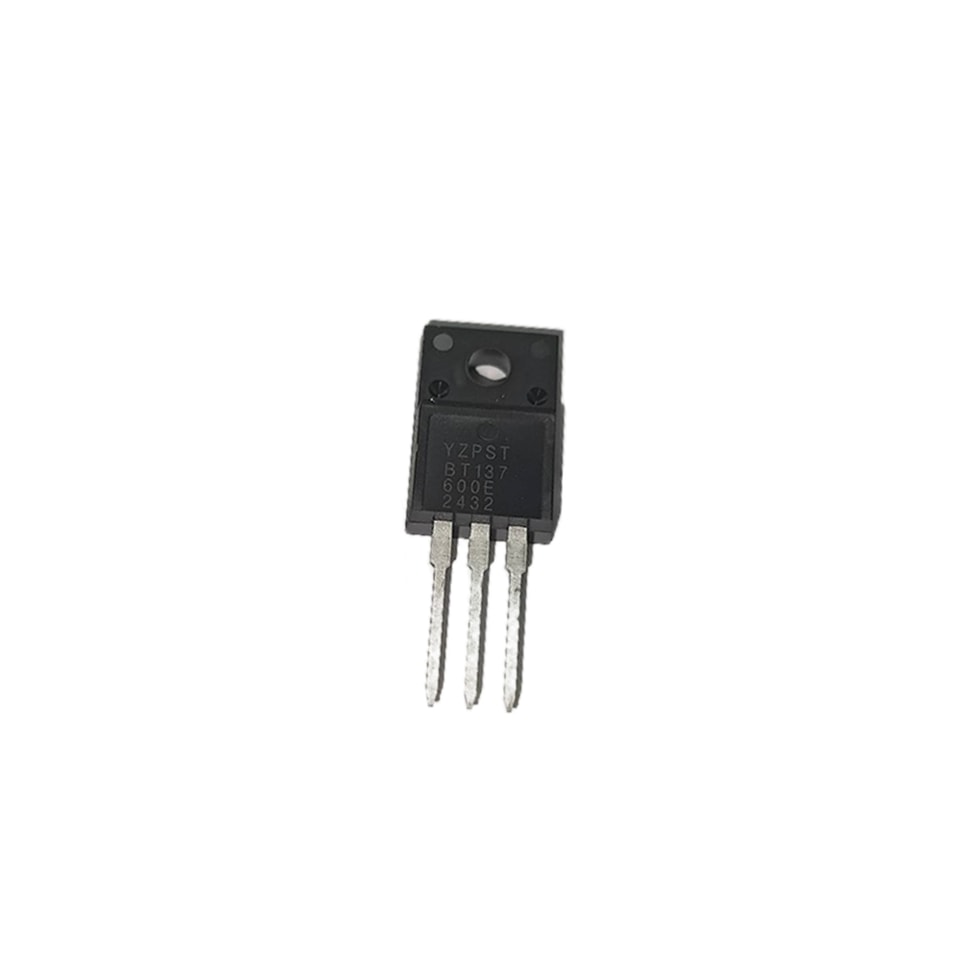

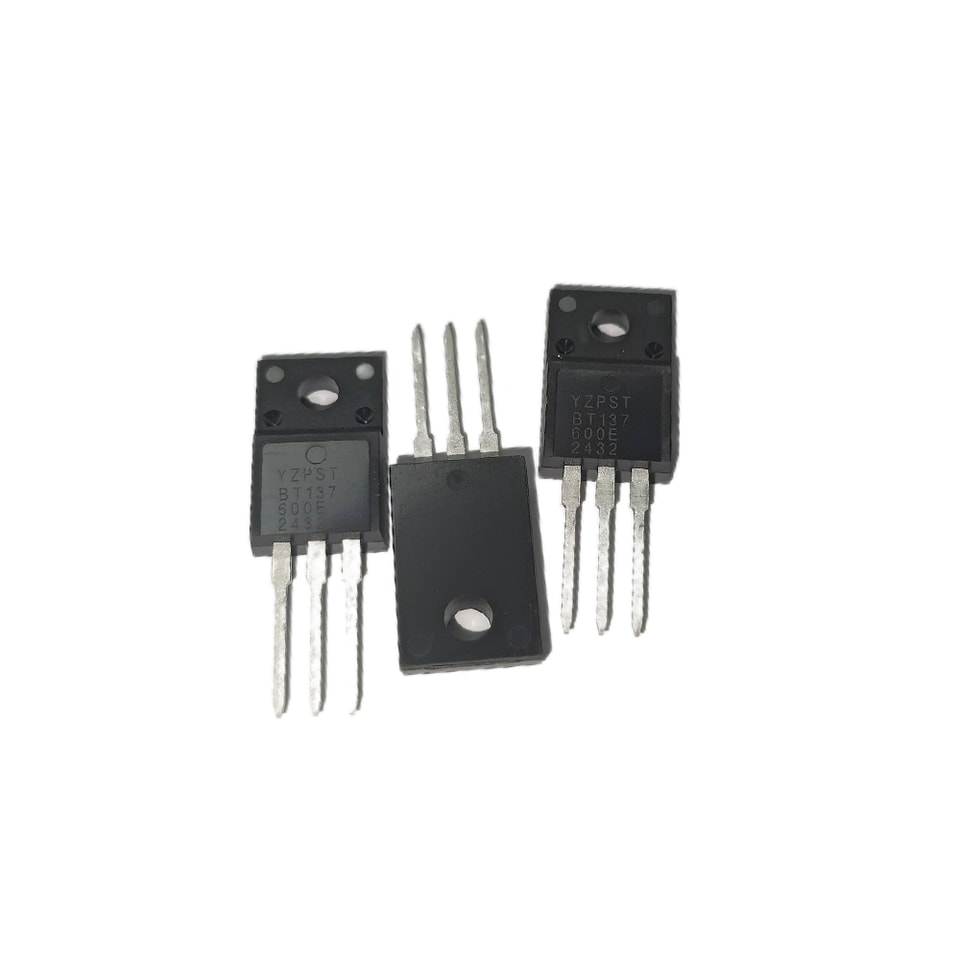

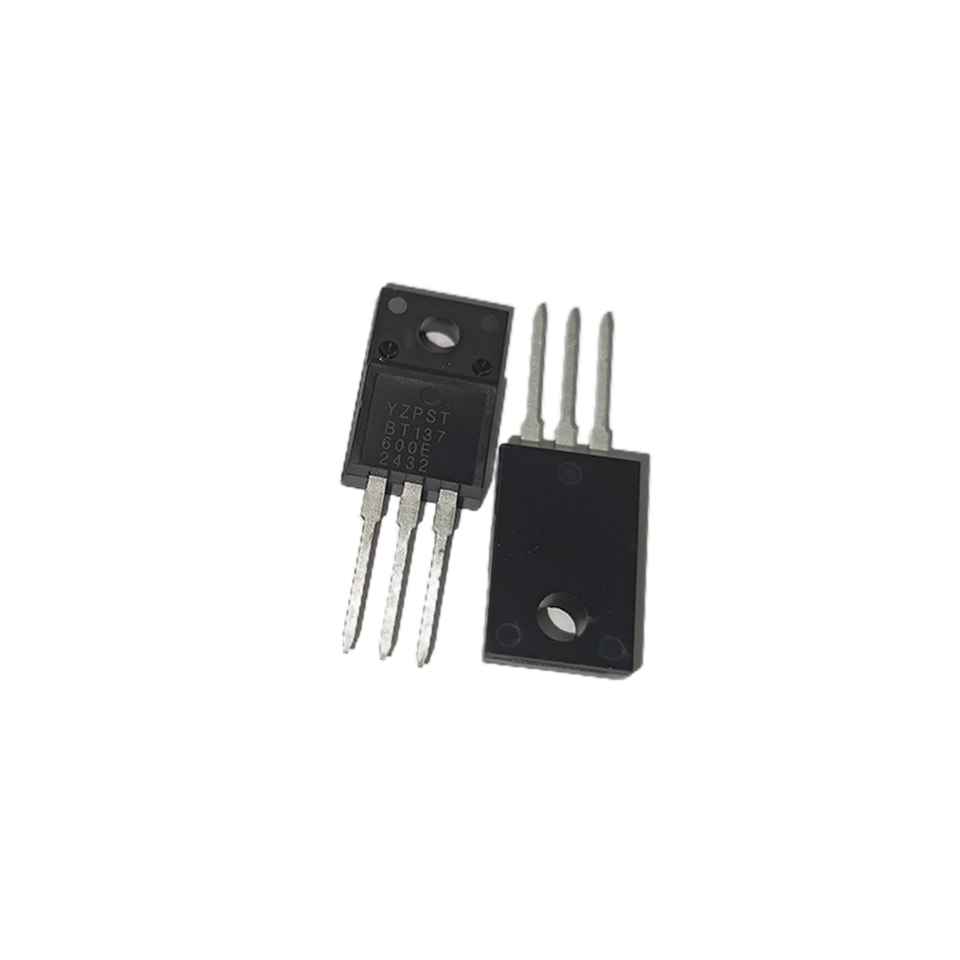

YZPST-BT137-600E
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия BT137, симисторы на 8 А
ОПИСАНИЕ
Благодаря низким токам удержания и защёлкивания симисторы серии BT137 особенно рекомендуются для
применения в силовых нагрузках среднего и малого сопротивления.
используется для средних и маломощных резистивных
нагрузок.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
обозначение | значение | ед. |
IT(СКЗ) | 8 | A |
VDRM/ВRRM | 600/800 | V |
VTM | ≤1.6 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ:
Параметр | Обозначение | Значение | Ед. изм. |
хранения диапазон температуры перехода | Tstg | -40~150 | ℃ |
Рабочий диапазон температуры перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V |
Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 600/800 | V |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 8 | A |
Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания (полный цикл, F=50 Гц) |
ITSM |
65 |
A |
I2значение t для плавления (tp=10 мс) | I2t | 21 | A2s |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(Tj=25℃, если не указано иное)
| Параметр | Значение | |||||||
| Условия испытаний | Квадрант | D | E | F | G | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | мА | ||
| VGT | VD=12 В, RL=33 Ом | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МАКС | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МИН | 0.2 | V | |||
| IВ | IT=100мА | МАКС | 10 | 20 | 40 | 60 | мА | |
| Ⅰ-Ⅲ-Ⅳ | 10 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 20 | 40 | 70 | 100 | мА |
| VD=0.66×VDRM Tj=125℃ Открытие затвора | ||||||||
| dV/dt | МИН | 20 | 50 | 100 | 200 | V/ мкс | ||

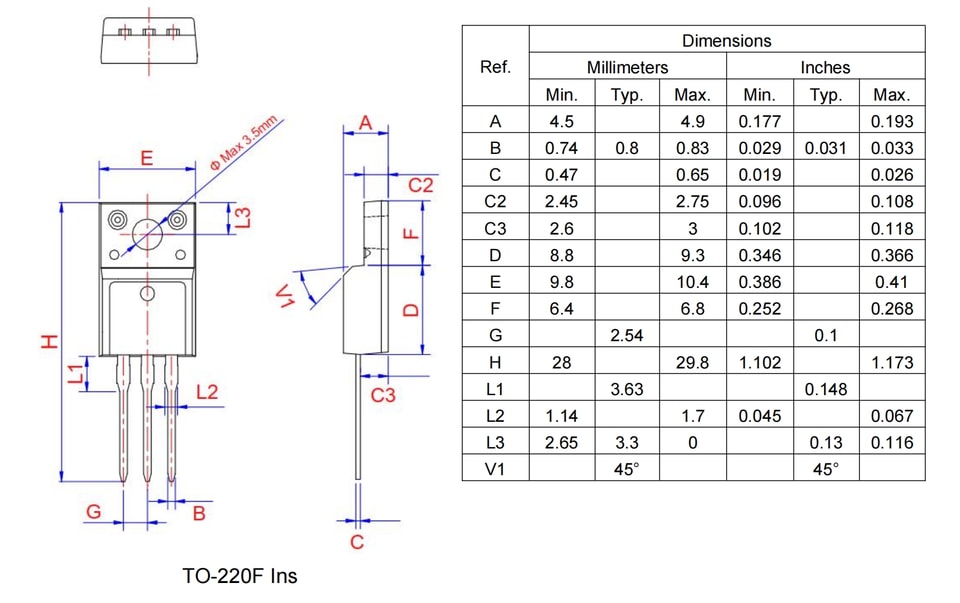

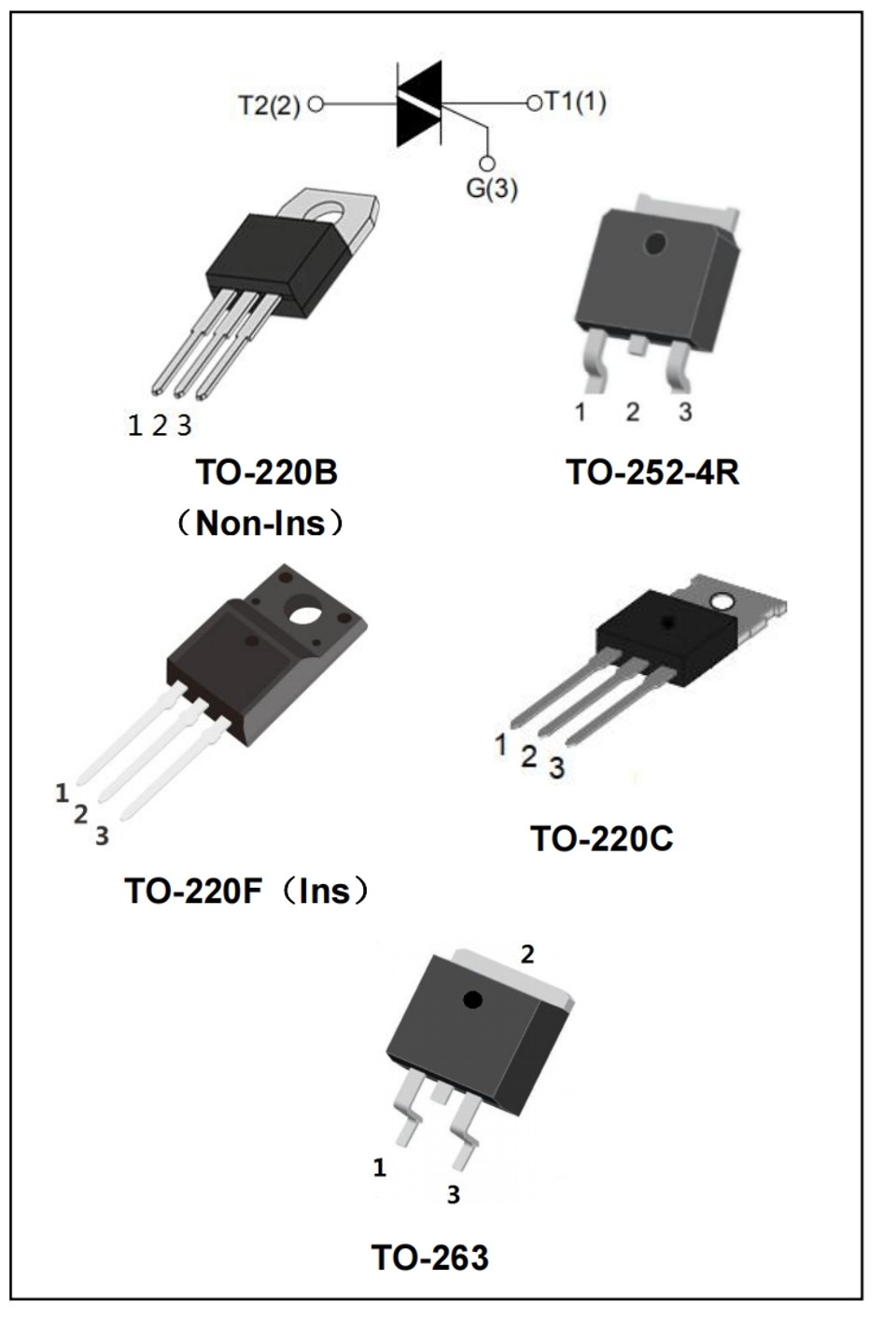

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.jpg)
.jpg)
