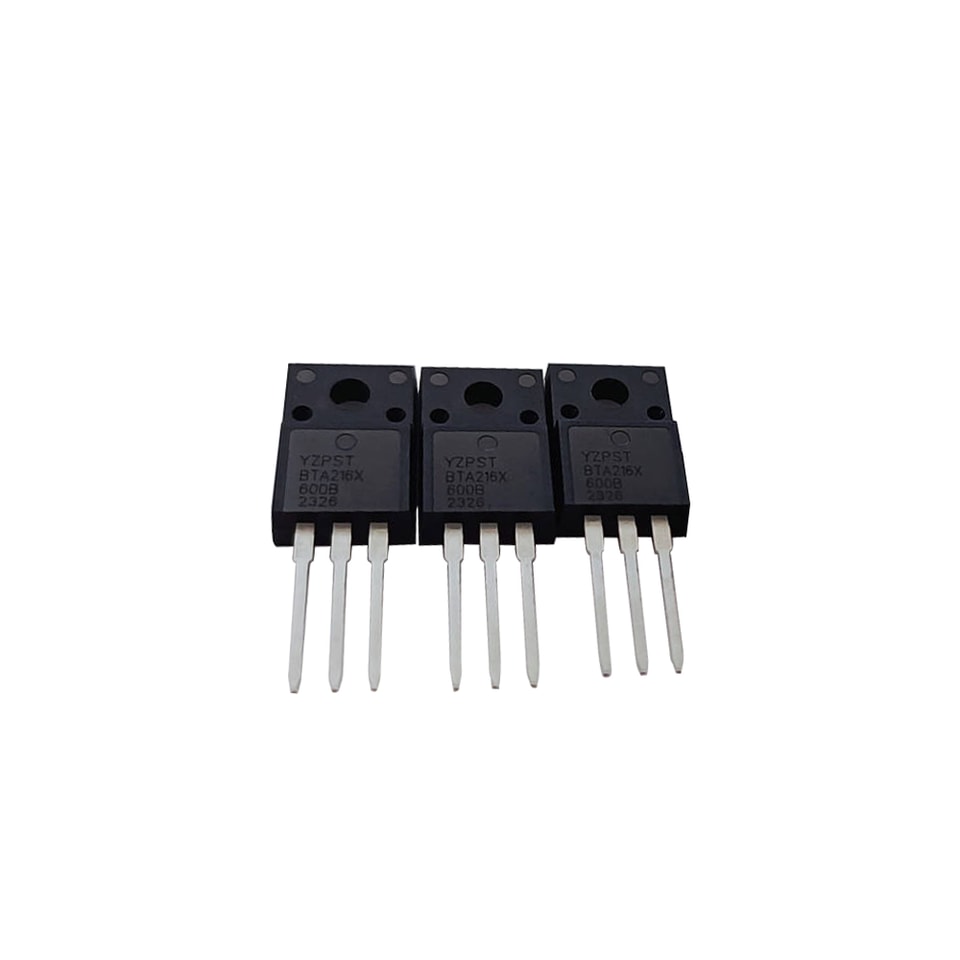

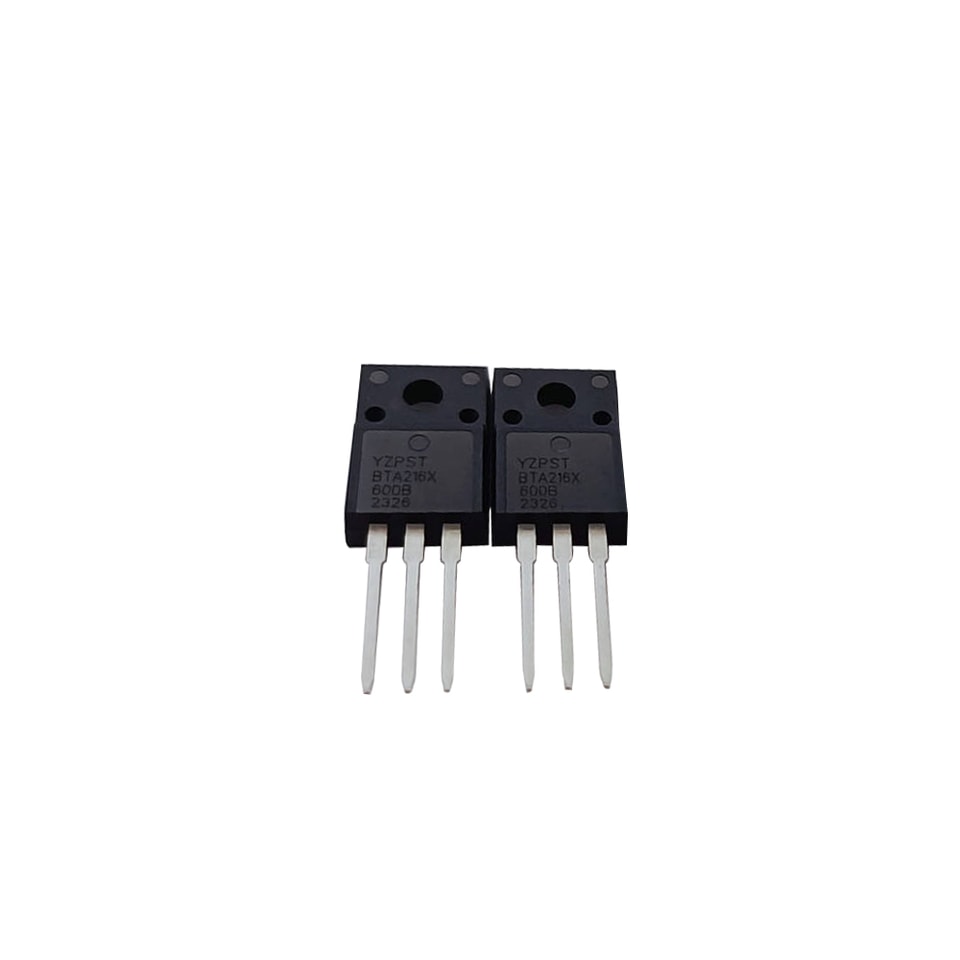

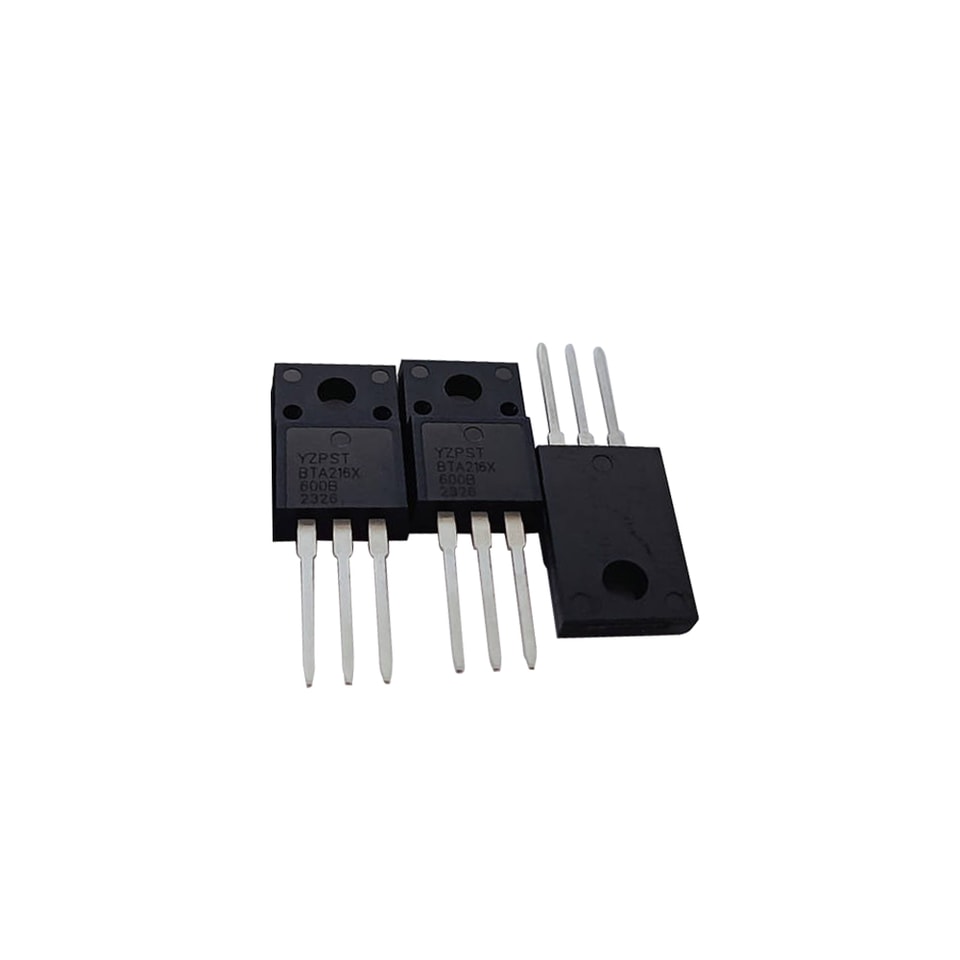

YZPST-BTA216X-600B
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

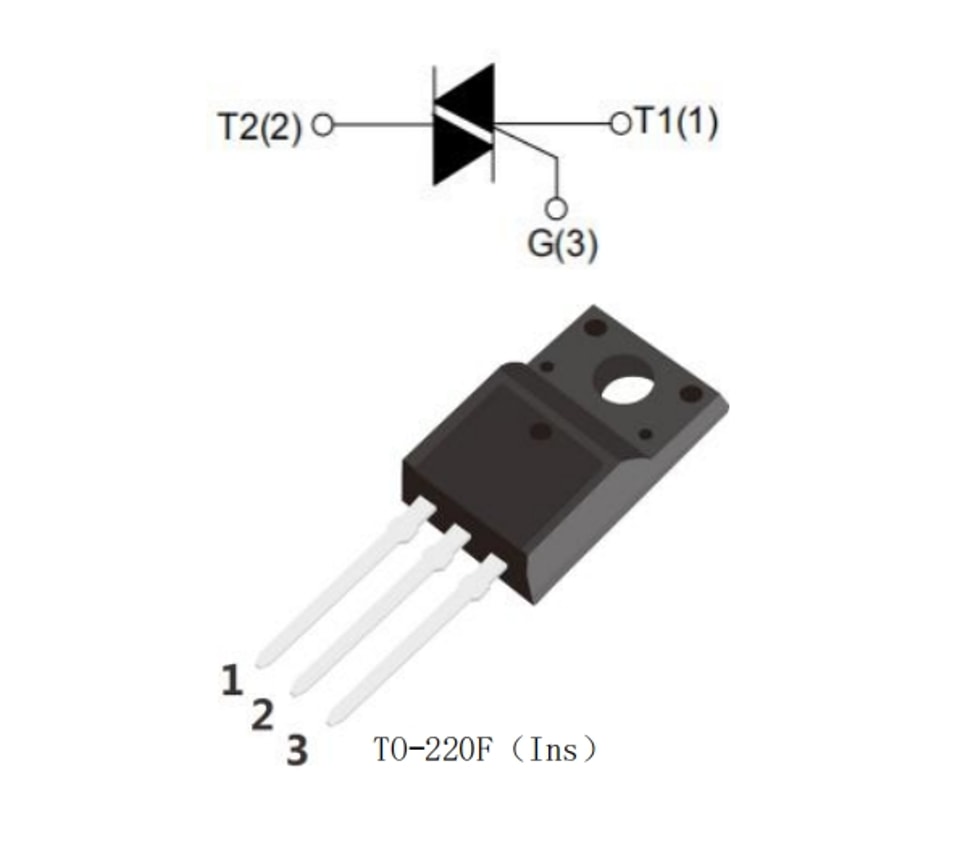

ТИРИСТОРЫ TRIAC BTA216X-600B
ОПИСАНИЕ:
Благодаря раздельной стеклянной пассивации эти приборы обладают хорошими
показателями по dv/dt и высокой надежностью.Серия TRIAC подходит для
универсальной коммутации цепей переменного тока.Их можно использовать как в качестве включателя-выключателя
работает в таких применениях, как статические реле, регулирование нагрева,
или для фазового управления в диммерах, регуляторах скорости
двигателя.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(RMS) | 16 | A |
VDRM/VRRM | 600 | V |
IGT | ≤10 | мА |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Обозначение | ПАРАМЕТР | Значение | Ед. изм. | |
| IT(СКЗ) | Среднеквадратичный ток в открытом состоянии (полная синусои оида) | TO-220. Неизолир.C≤99℃ | 16 | A |
| Неповторяющийся импульсный пиковый ток во включенном состоянии | t=20 мс | 140 | ||
| ITSM | (полная синусоида, Tj=25℃) | t= 16,7 мс | 150 | A |
| I2t | I2Значение t для предохранителей | t= 10 мс | 98 | A2S |
| di/dt | Повторяющееся скорость для нарастания для on-состояние Ток после срабатывания | ITM = 20 А; IG = 0.2 A dIG/dt = 0,2 А/us | 100 | A/μs |
| IGM | Пиковая мощность затвора ток, | — | 2 | A |
| VGM | Пиковое напряжение на затворе | — | 5 | W |
| PGM | Пиковая мощность затвора | — | 5 | W |
| PG(AV) | Средняя мощность затвора | за любой период 20 мс | 0.5 | W |
| Tstg | хранения диапазон температуры переходазон | от -40 до +150 | ℃ | |
| Tj | Рабочий переход температуры диапазон | 125 | ℃ | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj = 25°C, если не указано иное)
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Условия испытаний | Квадрант | Значение | Ед. изм. | ||
| МИН | ТИП | МАКС | |||||
| IGT | Ток срабатывания затвора | VD= 12 В, IT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | мА |
| VD= 12 В, IT=0. 1 А | - | 0.7 | 1.5 | ||||
| VGT | Напряжение срабатывания затвора | VD=400 В, IT=0. 1 А, Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | Напряжение в открытом состоянии | IT=20 А | - | 1.2 | 1.5 | V | |
| IВ | Ток удержания | VD= 12 В, IGT=0. 1 А | Ⅰ-Ⅱ-Ⅲ | - | - | мА | |
| Ⅰ-Ⅲ | - | - | 60 | мА | |||
| IL | Ток срабатывания фиксации | VD= 12 В, IGT=0. 1 А | Ⅱ | - | - | 90 | мА |
| ID | Ток утечки в закрытом состоянии | VD = VDRM (макс.); Tj= 125 ˚C | - | 0.1 | 0.5 | мА | |
ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | |
| МИН | ТИП | ||||
| dVD/dt | Критическая скорость для нарастания для выкл.- напряжение в закрытом состоянии | VDM = 67% VDRM(max); Tj = 125 ˚C | 1000 | 4000 | В/мкс |
| экспоненциальная форма сигнала; схема управления затворомn circuit | |||||
| dIcom/dt | Критическая скорость для переключение коммутационноготока | Vсток-исток = 400 В; Tj = 125 °C; IT(RMS) = 16 А; без снаббера; цепь управления затворомn цепь | 28 | А/мс | |
| T | Включение, управляемое затвором время | ITM = 20 А;VD = VDRM(макс.) ; IG = 0. 1 А; dIG/dt= 5 А/мкс | 2 | us | |
| tgt | |||||

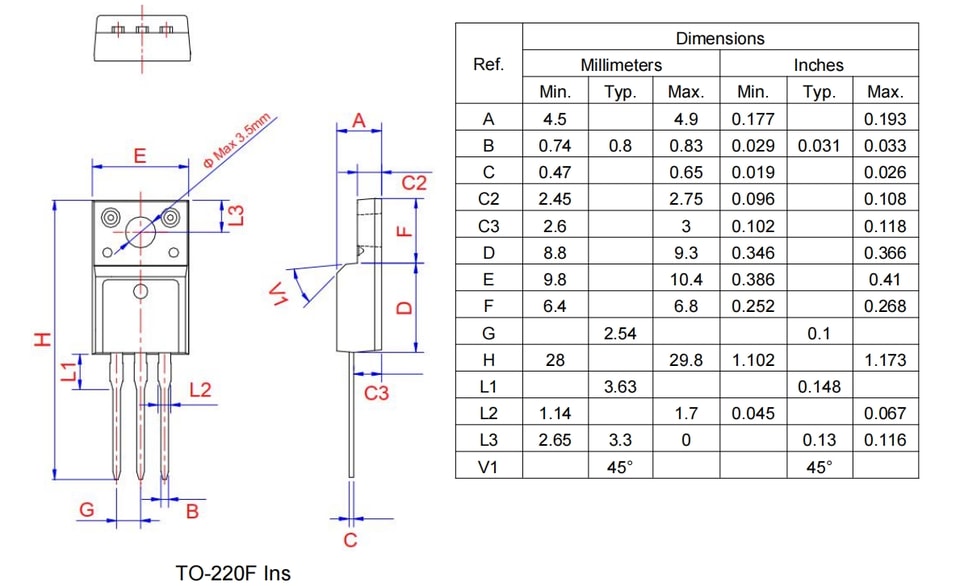

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
