YZPST-T1650H-6I
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

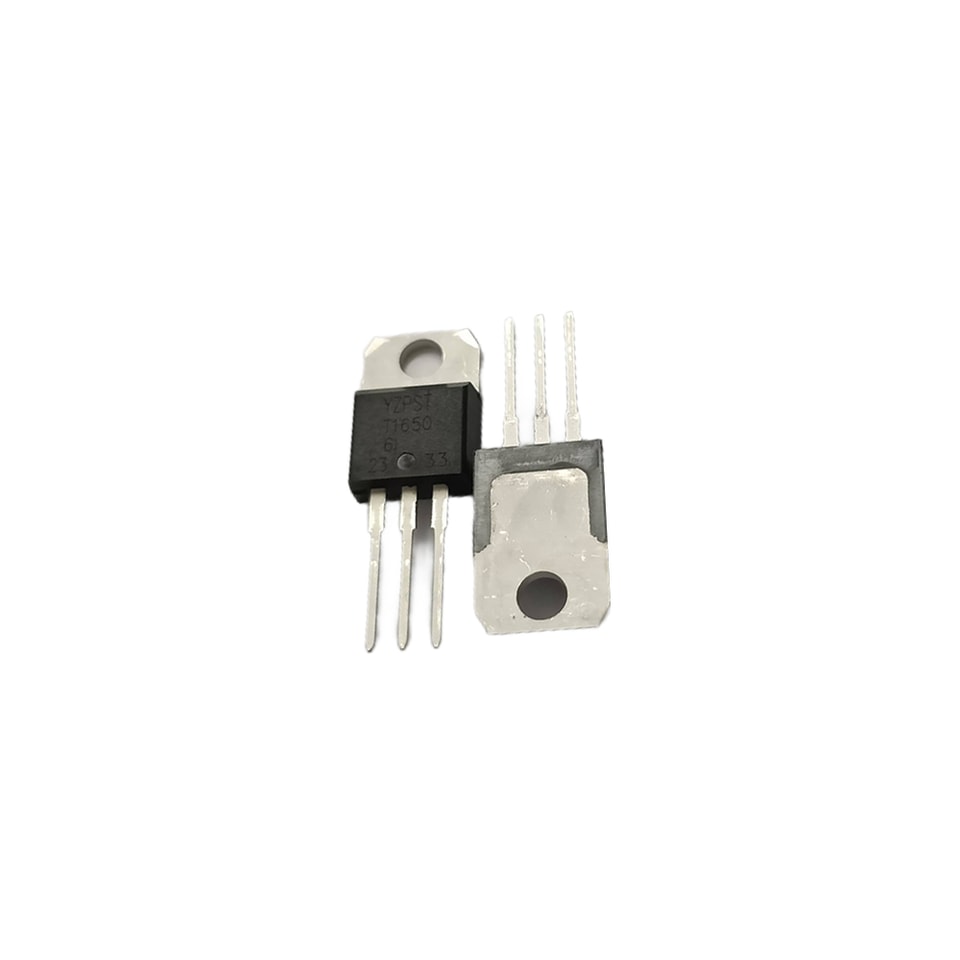

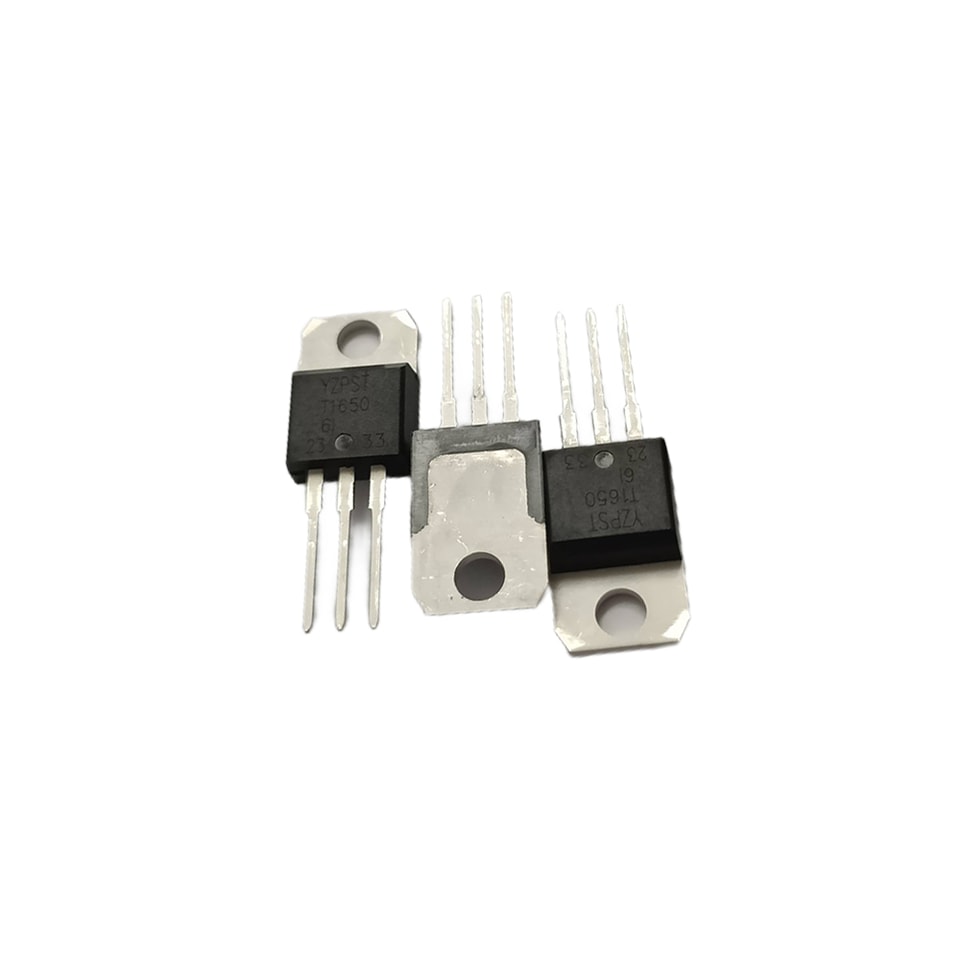

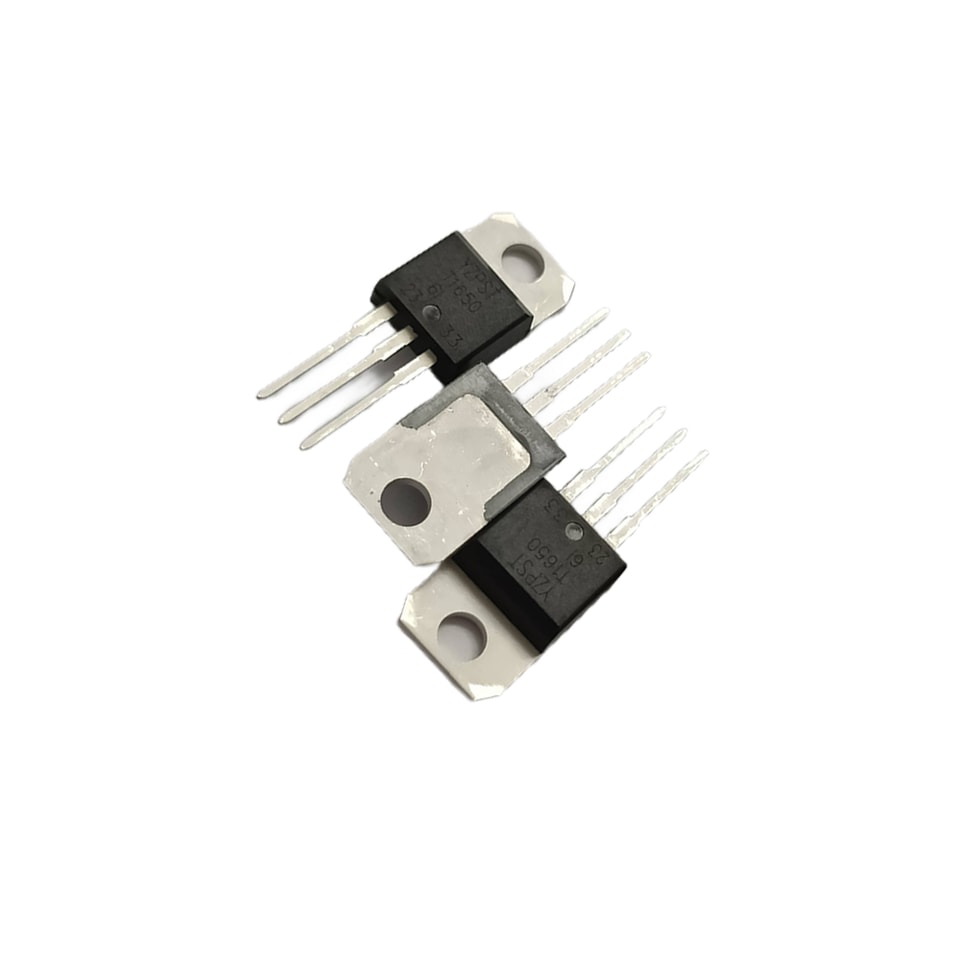

Тиристоры TRIAC T1650H-6I 16 А
ОПИСАНИЕ:
Специально разработанные для работы в приложениях с высокой удельной мощностью или в универсальных двигателях, таких как пылесосы и барабанные двигатели стиральных машин, эти 16-амперные триаки обеспечивают очень высокую коммутационную способность при температуре перехода до 150 °C.
По сравнению с традиционными триаками, радиатор можно уменьшить благодаря высокой эффективности при заданной температуре перехода
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(RMS) | 16 | A |
VDRM VRRM | 600 | V |
IGT | 50 | мА |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40 ~150 | ℃ |
Диапазон температуры перехода при эксплуатации | Tj | -40~150 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 600 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 600 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 16 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии (полный цикл, F=50 Гц) | ITSM | 160 | A |
Значение I²t для перегорания предохранителя (tp=10 мс) | I2t | 169 | A²·с |
Критическая скорость нарастания тока в открытом состоянии (I = 2×IGT) | dI/dt | 50 | А/мкс |
Пиковый ток затвора | IGM | 4 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃если не если не указано иное)
| Обозначение | Значение | |||||
| Условия испытаний | Квадрант | T1635 | T1650 | Ед. изм. | ||
| IGT | Ⅰ Ⅱ Ⅲ | МАКС. | 35 | 50 | мА | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | МАКС. | 1.3 | V | |
| VGD | VD=VDRM Tj=125℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | МИН. | 0.2 | V | |
| IL | IG=1.2IGT | ⅠⅡ Ⅲ | МАКС. | 80 | 110 | мА |
| IВ | IT=100мА | МАКС. | 50 | 75 | мА | |
| dV/dt | VD=2/3VDRM Затвор открыт Tj=125℃ | МИН. | 1000 | 1500 | В/мкс | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Значение | Ед. изм. | |
| VTM | ITM =23А tp=380мкс | Tj =25℃ | 1.55 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | мкА |
| IRRM | Tj =125℃ | 5.5 | мА | |
Тепловые Сопротивления
| Обозначение | Параметр | Значение | Ед. изм. |
| Rth(j-a) | переход до окружающая среда | 60 | |
| Rth(j-c) | Переход–корпус (AC) | 2.1 | ℃/Вт |

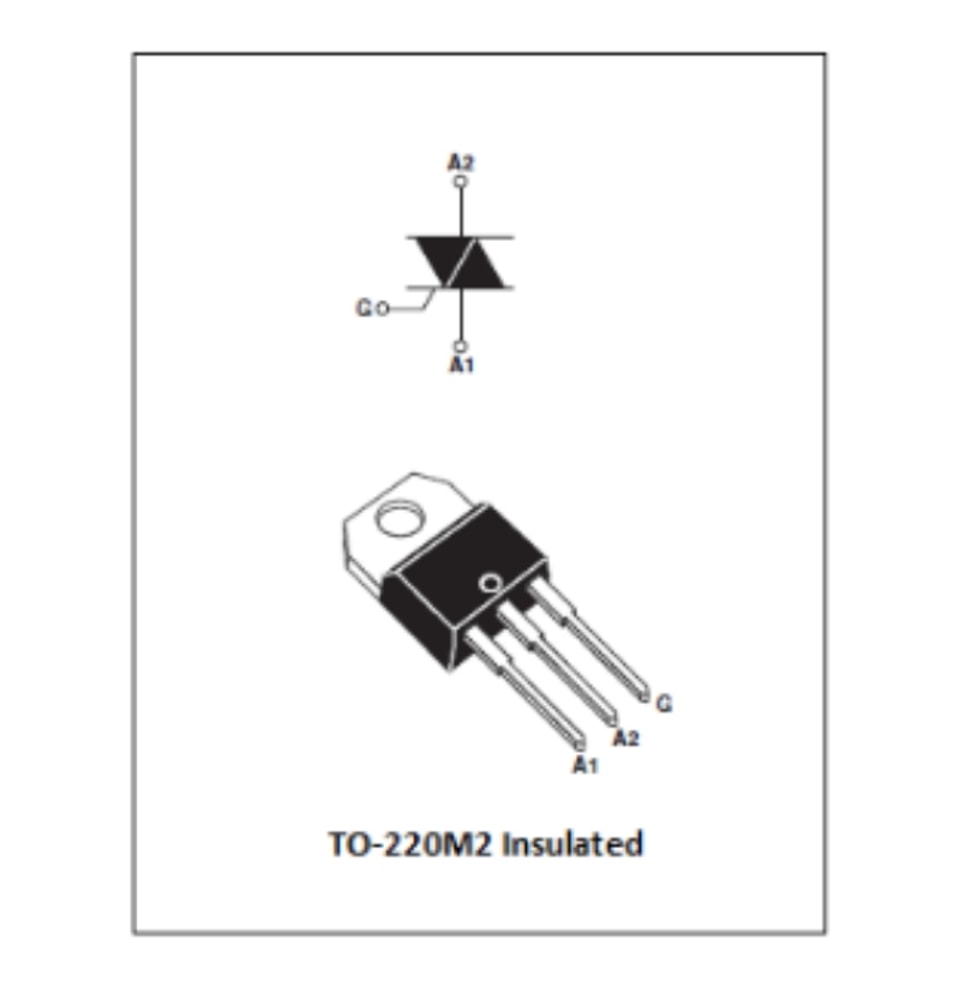

TO-220M2 Корпус Механические Dата
