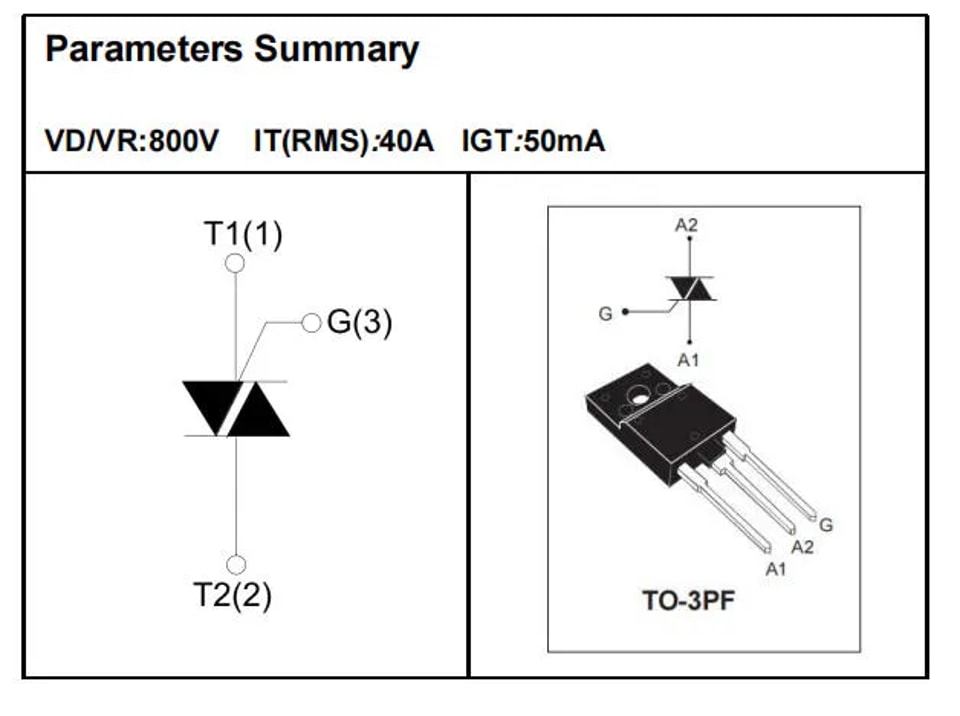

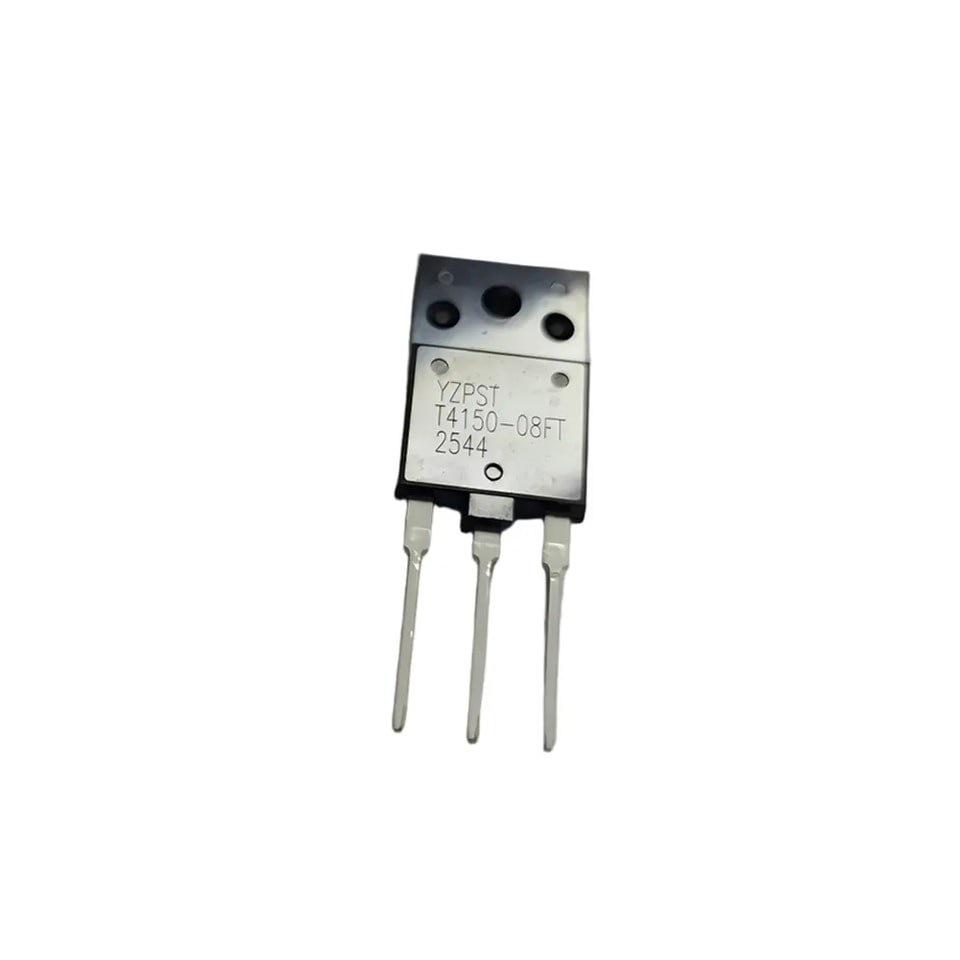

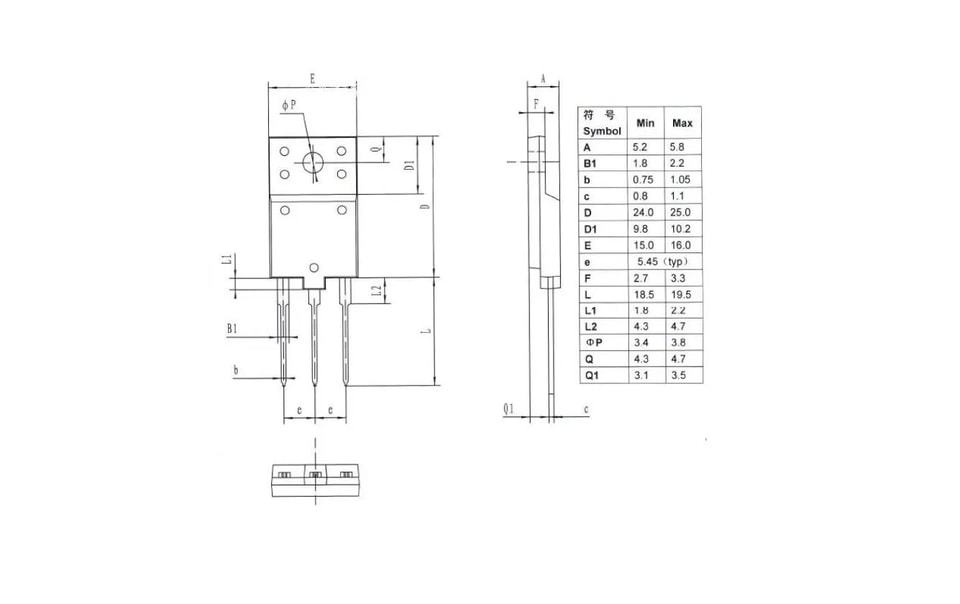

YZPST-T4150-08FT

ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ

Параметр

Обозначение

Значение

Ед. изм.

хранения Температура p-n-перехода диапазон

Tstg

-40~ 150

℃

Рабочий переход температуры диапазон

Tj

-40~ 125

℃

Повторяющееся пиковое напряжение в закрытом состоянии(T =25℃)

VDRM

800/1600

V

Повторяющееся пиковое обратное напряжение (T =25℃)

VRRM

800/1600

V

Действующее значение тока во включенном состоянии (TC=80℃)

IT(RMS)

40

A

Неповторяющийся импульсный пиковый ток во включенном состоянии

(полный цикл, F=50 Гц)

ITSM

400

A

I2t-значение для плавкой вставки (tp= 10 мс)

I2t

800

A2 S

Критическая скорость для нарастания для on-состояние ток коллектора(I =2×IGT)

di/dt

50

А/мкс

Пиковая мощность затвора ток коллектора

IGM

8

A

Пиковое рассеяние мощности затвораion

PGM

40

W

Среднее рассеяние мощности затвора

PG(AV)

1

W

Тепловые сопротивления

Обозначение

Параметр

Значение

Ед. изм.

Rth(j-c)

Переход-корпус

0.8

℃/W

Rth(j-a)

Переход-окружающая среда

50

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)

Обозначение

Условия испытаний

Квадрант

Значение

Ед. изм.

IGT

VD= 12V,IT=0.1A,Tj=25 ℃

Ⅰ Ⅱ Ⅲ

МАКС.

50

мА

VGT

Ⅰ Ⅱ Ⅲ

МАКС.

1.3

V

VGD

VD=VDRMTj=125℃

Ⅰ Ⅱ Ⅲ

МИН.

0.2

V

IL

IG= 1.2IGT

Ⅰ-Ⅲ

МАКС.

100

мА

Ⅱ

160

IВ

IT=500мА

МАКС.

80

мА

dV/dt

VD=2/3VDRM Затвор открыт Открыт Tj=125℃

МИН.

1000

В/мкс

СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение

Параметр

Значение(МАКС.)

Ед. изм.

VTM

ITM=60A tp=380мкс

Tj=25℃

1.5

V

VTO

Пороговое напряжение

Tj = 125℃

0.80

V

RD

Динамическое сопротивление

Tj = 125℃

15

мОм

IDRM

VD=VDRMVR=VRRM

Tj=25℃

10

мкА

IRRM

Tj = 125℃

6

мА
