YZPST-TIP122
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N:YZPST-TIP122 Транзисторы Дарлингтонаrs
ОПИСАНИЕ:

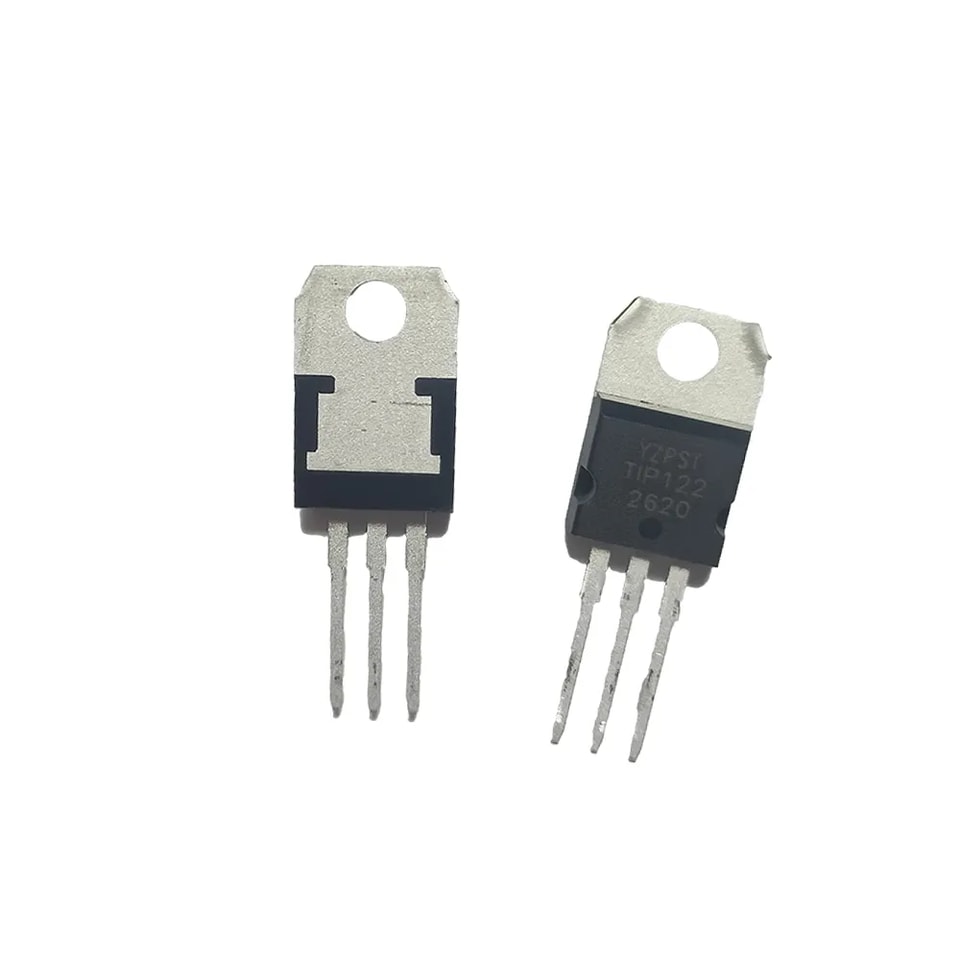

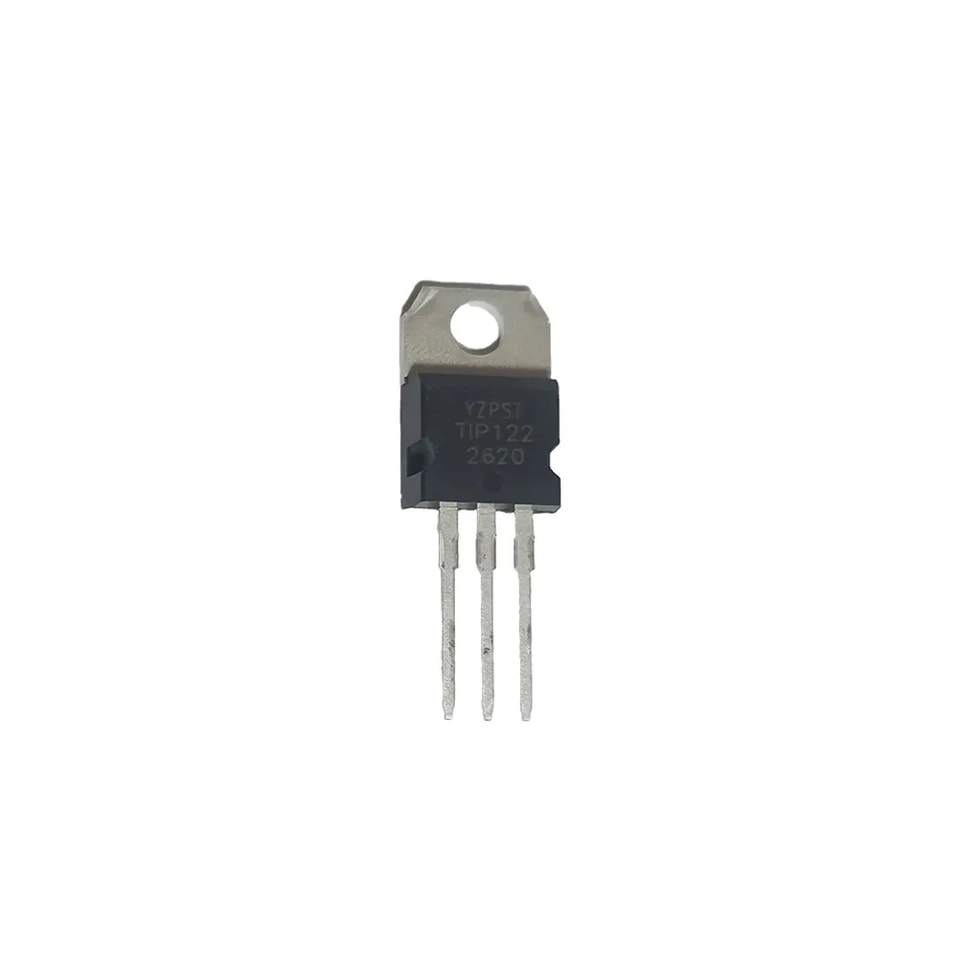

TIP122 — это кремниевый NPN силовой транзистор в монолитной конфигурации Дарлингтона, выполненный в корпусе TO-220B и TO-220C пласти корпусе. Он предназначен для применения в силовых линейных и коммутационныхприложений. приложений.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IC | 5 | A |
VГЕНЕРАЛЬНЫЙ ДИРЕКТОР | 100 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры хранения | Tstg | от -55 до 150 | ℃ |
Макс. температура p-n перехода при работе | Tj | 150 | ℃ |
Напряжение коллектор-эмиттер (IB=0) | VГЕНЕРАЛЬНЫЙ ДИРЕКТОР | 100 | V |
Напряжение коллектор-база (IE=0) | VCBO | 100 | V |
Напряжение эмиттер-база (IC=0) | VEBO | 5 | V |
Ток коллектора | IC | 5 | A |
Пиковый ток коллектора | ICM | 8 | A |
Ток базы | IB | 120 | мА |
Рассеиваемая мощность коллектора | PC | 2 | W |
Рассеиваемая мощность коллектора при Tcase = 25℃ | PC | 65 | W |

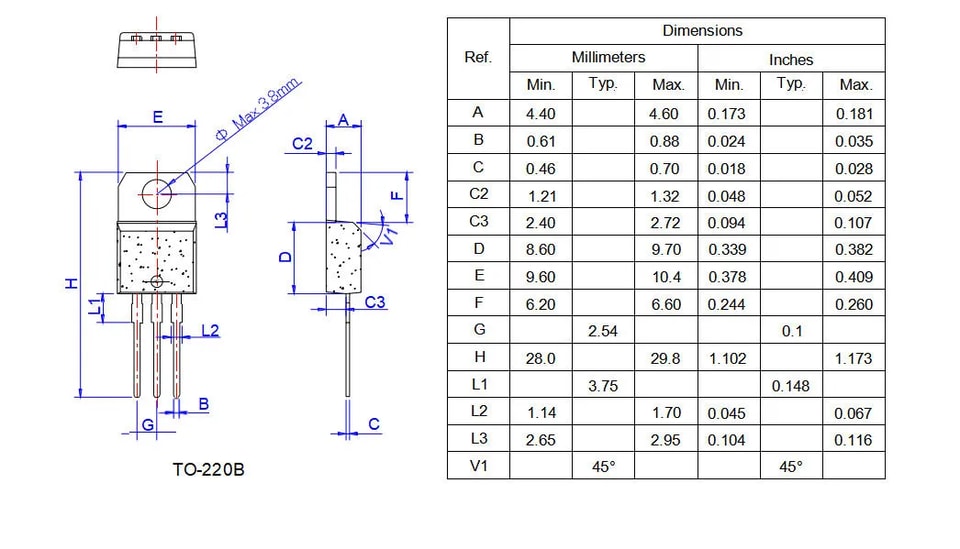

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
