YZPST-2CL2FR
/N: YZPST-2CL2FR Высоковольтный выпрямительный диод
2CL2FR Высоковольтные выпрямительные диоды Серия принимает высоконадежную структуру мезы и технологию диффузии, литая эпоксидная смола в компактной конструкции.
Характеристика
Аваланшерная характеристика
Больше размеров для выбора
Литая эпоксидная смола в вакууме, имеет антикоррозийное покрытие на поверхности
Tj: -40℃—+150℃
Применение
Высоковольтный генератор
Оборудование для удвоения высокого напряжения
Универсальный высоковольтный выпрямитель,
Сборка умножителя высокого напряжения

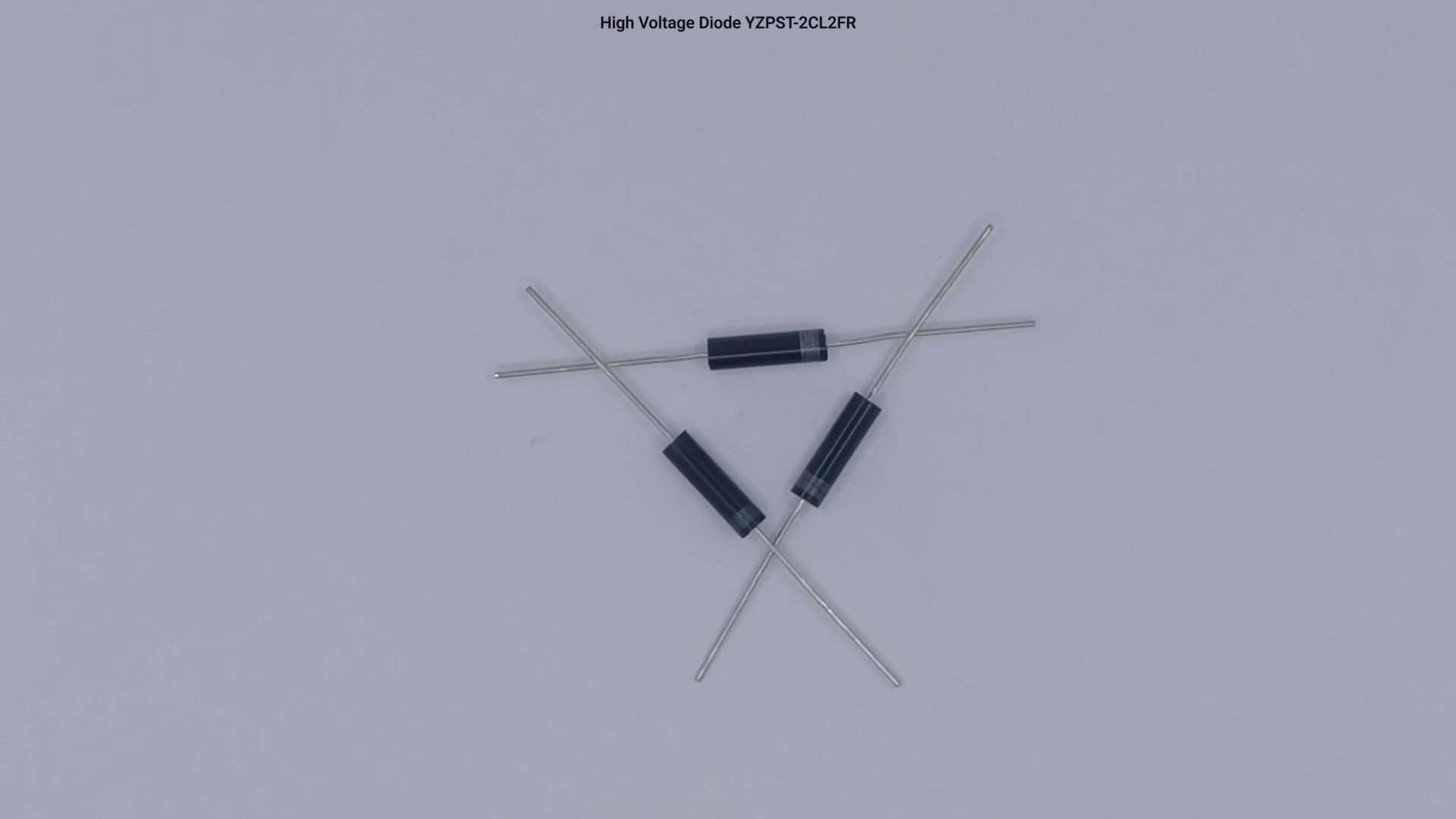

P/N: YZPST-2CL2FR High voltage rectifier diode
2CL2FR High voltage rectifier diodes Series adopts high reliable mesa structure and diffusion craft work, epoxy resin molded in a compact structure.
Feature
Avalanche characteristic
More sizes to choose
Epoxy resin molded in vacuum ,have anti-corrosion in the surface
Tj: -40℃—+150℃
Application
High voltage generator
High voltage doubling equipment
General purpose high voltage rectifier,
High voltage multiplier assembly
Maximum ratings
|
Item |
Symbol |
Unit |
Conditions |
Unit |
|
|
Repetitive Peak Reverse Voltage |
VRRM |
KV |
Ta=25C IR=0.02μA |
35.0 |
|
|
Average Forward Current |
IF(AV) |
A |
50Hz Half-sine Wave , Resistance load @Tbreak=50C |
100 |
|
|
Reverse Recovery Time |
trr |
S |
IF=2mA IR=4mA IRR=1mA |
100 |
|
|
Surge Forward Current |
IFSM |
A |
0.01S @ Half-Sine wave 50Hz |
15 |
|
|
Operating Temperature |
Ambient |
Ta |
C |
|
-40~ +125 |
|
Storage Temperature |
T stg |
C |
|
-40~ +125 |
|
Electrical characteristics (Ta=25C unless otherwise specified )
| Forward Peak Voltage | VFM | V | @ Ta=25C IF=0. 1A | ≥50 |
| Peak Reverse Current | IRRM1 | A | @ Ta=25C VRM=VRRM | 2.0max |
| IRRM2 | A | @ Ta=100C VRM=VRRM | 20max |

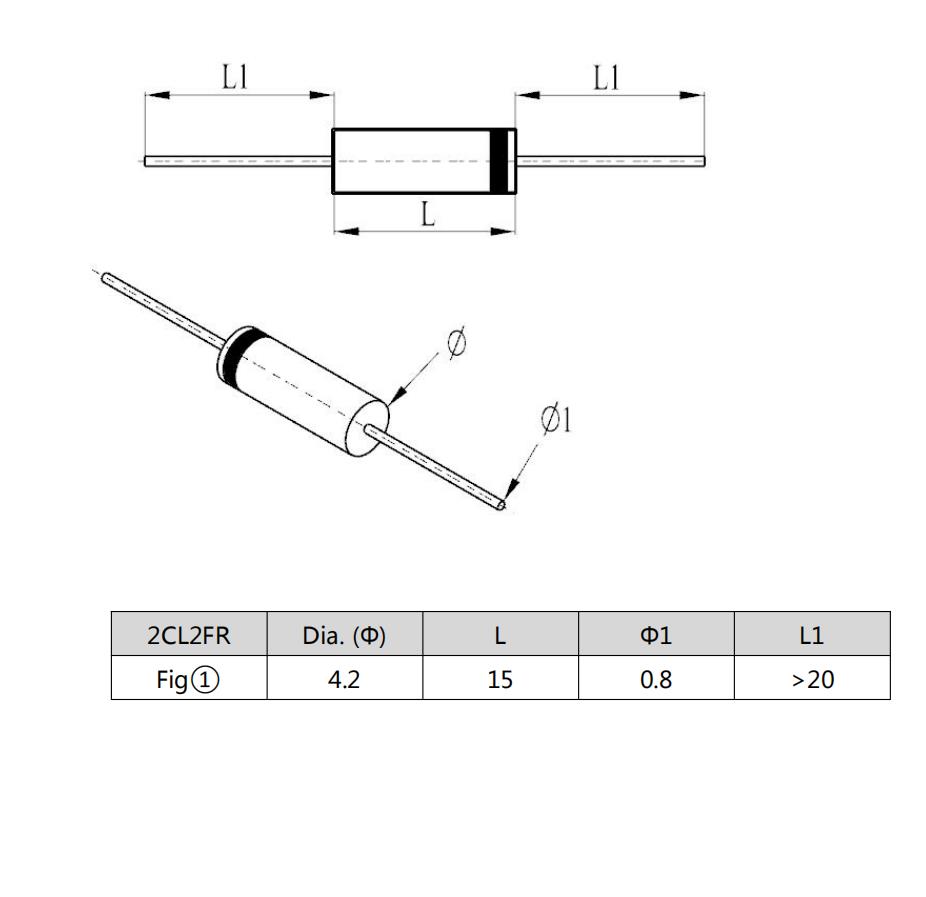

Dimensions( Unit: mm)
For more information about YZPST-2CL2FR please download the PDF file above named "YZPST-2CL2FR-P526 "
