YZPST-2N3904

Транзисторы в пластиковом корпусе TO-92

ТРАНЗИСТОР YZPST-2N3904 (NPN)

ОСОБЕННОСТИ

NPN кремниевый планарный транзистор для коммутации и

приложений усилителя

В качестве комплементарного типа рекомендуется PNP транзистор 2N3906

 Этот транзистор также доступен в корпусе SOT-23 с обозначением типа MMBT3904

Email: info@yzpst.net

Тел: 8613805278321

Whatsapp: 8613805278321

YZPST-2N3904
YZPST-2N3904 TO92.pdf
описание1
Молния 1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к телу для широкого диапазона движения, разработана для оптимальной производительности и комфорта в течение всего дня. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах, чтобы удерживать их на месте во время тренировки
Product Introduction

TO-92 Plastic-Encapsulate Transistors

YZPST-2N3904 TRANSISTOR (NPN)

FEATURE

 NPN silicon epitaxial planar transistor for switching and

Amplifier applications

 As complementary type, the PNP transistor 2N3906 is

Recommended

 This transistor is also available in the SOT-23 case with

the type designation MMBT3904

ORDERING INFORMATION

Part Number

Package

Packing Method

Pack Quantity

2N3904

T0-92

BuIk

1000pcs/Bag

2N3904-TA

T0-92

Tape

2000pcs/Box

MAXIMUM RATINGS (Ta=25'℃ unless otherwise noted)

Symbo1 Parameter Va1ue Unit
VCB0 Collector-Base Voltage 60 V
VCE0 Collector-Emitter Voltage 40 V
VEB0 Emitter-Base Voltage 6 V
C Collector Current -Continuous 0.2 A
PC Collector Power Dissipation 0.625 W
TJ,Tstg Operation Junction  and Storage Temperature Range -205 C



=25℃ unless otherwise specified

Parameter Symbo1 Test Min Typ Max Unit

conditions
Co11ector﹒base V(BR)CBO IC=10ΚA, IE=0 60     V
breakdown
vo1tage
Co11ector﹒emitter V(BR)CEO IC= 1mA , IB=0 40     V
breakdown
vo1tage
Emitter﹒base V(BR)EBO IE= 10ΚA, IC=0 6     V
breakdown
vo1tage
Co11ector cut﹒off ICBO VCB=60V, IE=0     0.1 UA

current
Co11ector ICEX VCE=30V, VEB(off)=3V     0.05 UA
cut﹒off

current
Emitter IEBO VEB= 5V, IC=0     0.1 UA
cut﹒off
current
  FE1 VCE=1V,    IC=10mA 100   400
DC
current FE2 VCE=1V,    IC=50mA 60
gain FE3 VCE=1V,    IC=100mA 30
Co11ector﹒emitter VCE(sat) IC=50mA, IB=5mA     0.3 V
saturation
vo1tage
Base﹒emitter VBE(sat) IC=50mA, IB=5mA     0.95 V
saturation
vo1tage
Transition T VCE=20V,IC=10mA,f=100MHz 300     MHZ
frequency
De1ay td VCC=3V,VBE=0.5V,     35 ns
Time IC=10mA,IB1=1mA
Rise tr       35 ns
Time
Storage ts VCC=3V, IC=10mA     200 ns
Time IB1=IB2=1mA
Fa11 tf       50 ns
Time

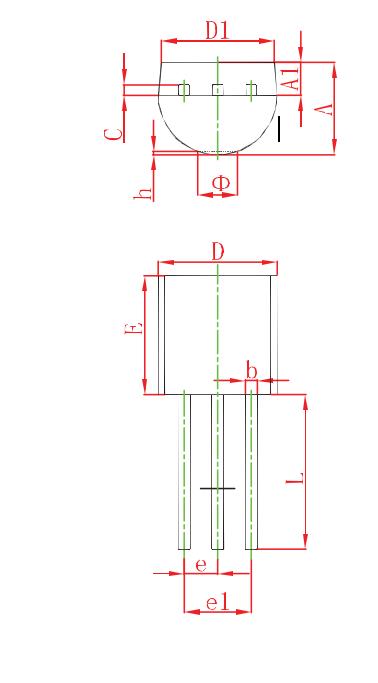

Outline Dimensions

Symbo1 Dimensions Dimensions
n ln
Mi11imeters lnches
Min Max Min Max
A 3.3 3.7 0.13 0.146
A1 1.1 1.4 0.043 0.055
b 0.38 0.55 0.015 0.022
c 0.36 0.51 0.014 0.02
D 4.3 4.7 0.169 0.185
D1 3.43   0.135
E 4.3 4.7 0.169 0.185
e 1.270 TYP 0.050 TYP
e1 2.44 2.64 0.096 0.104
L 14.1 14.5 0.555 0.571
Κ   1.6   0.063
h 0 0.38 0 0.015

For more information about YZPST-2N3904 please download the PDF file above named " YZPST-2N3904 TO92"
