YZPST-BC557

Транзисторы в пластиковом корпусе TO-92
YZPST-BC556 / BC557 / BC558    ТРАНЗИСТОР (PNP)

ОСОБЕННОСТИ
Высокое напряжение

Комплемент к BC546, BC547, BC548

Email: info@yzpst.net

Тел: 8613805278321

Whatsapp: 8613805278321

YZPST-BC557
YZPST-BC556 BC557 BC558 TO92.pdf
описание1
Молния 1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к телу для широкого диапазона движения, разработана для оптимальной производительности и комфорта в течение всего дня. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах, чтобы удерживать их на месте во время тренировки
product description

TO-92 Plastic-Encapsulate Transistors

YZPST-BC556 / BC557 / BC558    TRANSISTOR (PNP)

FEATURES
High Voltage

Complement to BC546,BC547,BC548

​

ORDERING INFORMATION

Part Number Package Packing Method Pack Quantity
BC556 TO-92 Bulk 1000pcs/Bag
BC556-TA TO-92 Tape 2000pcs/Box
BC557 TO-92 Bulk 1000pcs/Bag
BC557-TA TO-92 Tape 2000pcs/Box
BC558 TO-92 Bulk 1000pcs/Bag
BC558-TA TO-92 Tape 2000pcs/Box

MAXIMUM RATINGS (Ta=25τ unless otherwise noted)

Symbol Parameter Value Unit
    BC556 -80
VCBO Collector-Base Voltage BC557 -50 V
    BC558 -30
    BC556 -65
VCEO Collector-Emitter Voltage BC557 -45 V
    BC558 -30
VEBO Emitter-Base Voltage -5 V
IC Collector Current-Continuous -0.1 A
PC Collector Power Dissipation 625 mW
RθJA Thermal Resistance from Junction to Ambient 200 τ/W
TJ,Tstg Operation Junction  and Storage Temperature Range -55~+150 τ

Ta =25 τ unless otherwise specified

Parameter Symbol Test     conditions Min Typ Max Unit
Collector-base BC556     -80
breakdown voltage BC557 V(BR)CBO IC= -0.1mA,IE=0 -50     V
  BC558     -30
Collector-emitter BC556     -65
breakdown voltage BC557 V(BR)CEO IC=-2mA,IB=0 -45     V
  BC558     -30
Emitter-base breakdown voltage V(BR)EBO IE=-100μA,IC=0 -5     V
  BC556   VCB=-70V,IE=0     -0.1 μA
Collector cut-off current BC557 ICBO VCB=-45V,IE=0     -0.1 μA
  BC558   VCB=-25V,IE=0     -0.1 μA
  BC556   VCE=-60V,IB=0     -0.1 μA
Collector cut-off current BC557 ICEO VCE=-40V,IB=0     -0.1 μA
  BC558   VCE=-25V,IB=0     -0.1 μA
Emitter cut-off current IEBO VEB=-5V,IC=0     -0.1 μA
DC current gain * VCE=-5V, IC=-2mA 120   800
hFE
Collector-emitter saturation voltage VCE(sat) IC=-10mA,IB=-0.5mA     -0.3 V
IC=-100mA,IB=-5mA     -0.65 V
Base-emitter saturation voltage VBE(sat) IC=-10mA,IB=-0.5mA     -0.8 V
IC=-100mA,IB=-5mA     -1 V
Base-emitter voltage VBE VCE=-5V, IC=-2mA -0.55   -0.7 V
VCE=-5V, IC=-10mA     -0.82 V
Collector output capacitance Cob VCB=-10V,IE=0, f=1MHz     6 pF
  BC556       150   MHz
Transition frequency BC557 fT VCE=-5V,IC=-10mA, f=100MHz   150   MHz
  BC558       150   MHz

CLASSIFICATION of hFE

RANK

A

B

C

RANGE

120-220

180-460

420-800

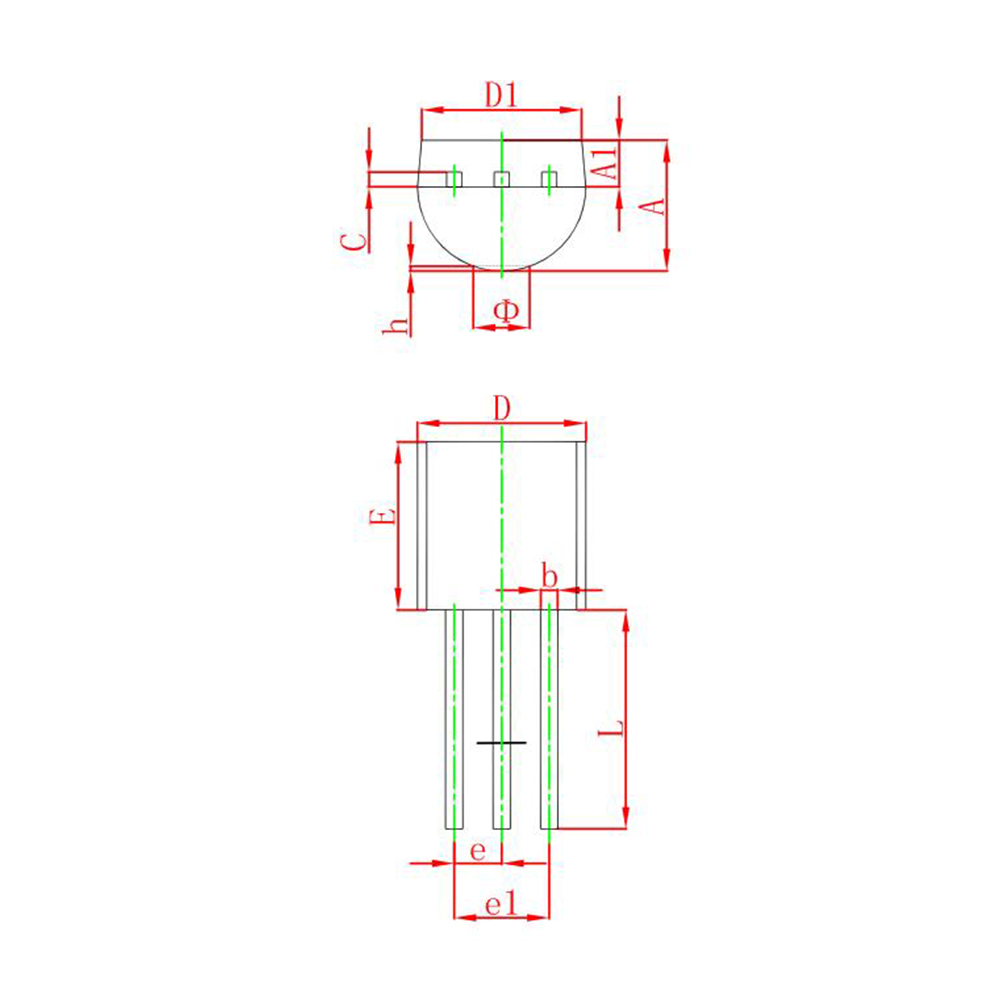

TO-92 Package Outline Dimensions



Symbol Dimensions In Millimeters Dimensions In Inches
Min Max Min Max
A 3.3 3.7 0.13 0.146
A1 1.1 1.4 0.043 0.055
b 0.38 0.55 0.015 0.022
c 0.36 0.51 0.014 0.02
D 4.3 4.7 0.169 0.185
D1 3.43   0.135
E 4.3 4.7 0.169 0.185
e 1.270 TYP 0.050 TYP
e1 2.44 2.64 0.096 0.104
L 14.1 14.5 0.555 0.571
。   1.6   0.063
h 0 0.38 0 0.015

For more information about YZPST-BC557  please download the PDF file above named "YZPST-BC556  BC557  BC558  TO92 "
