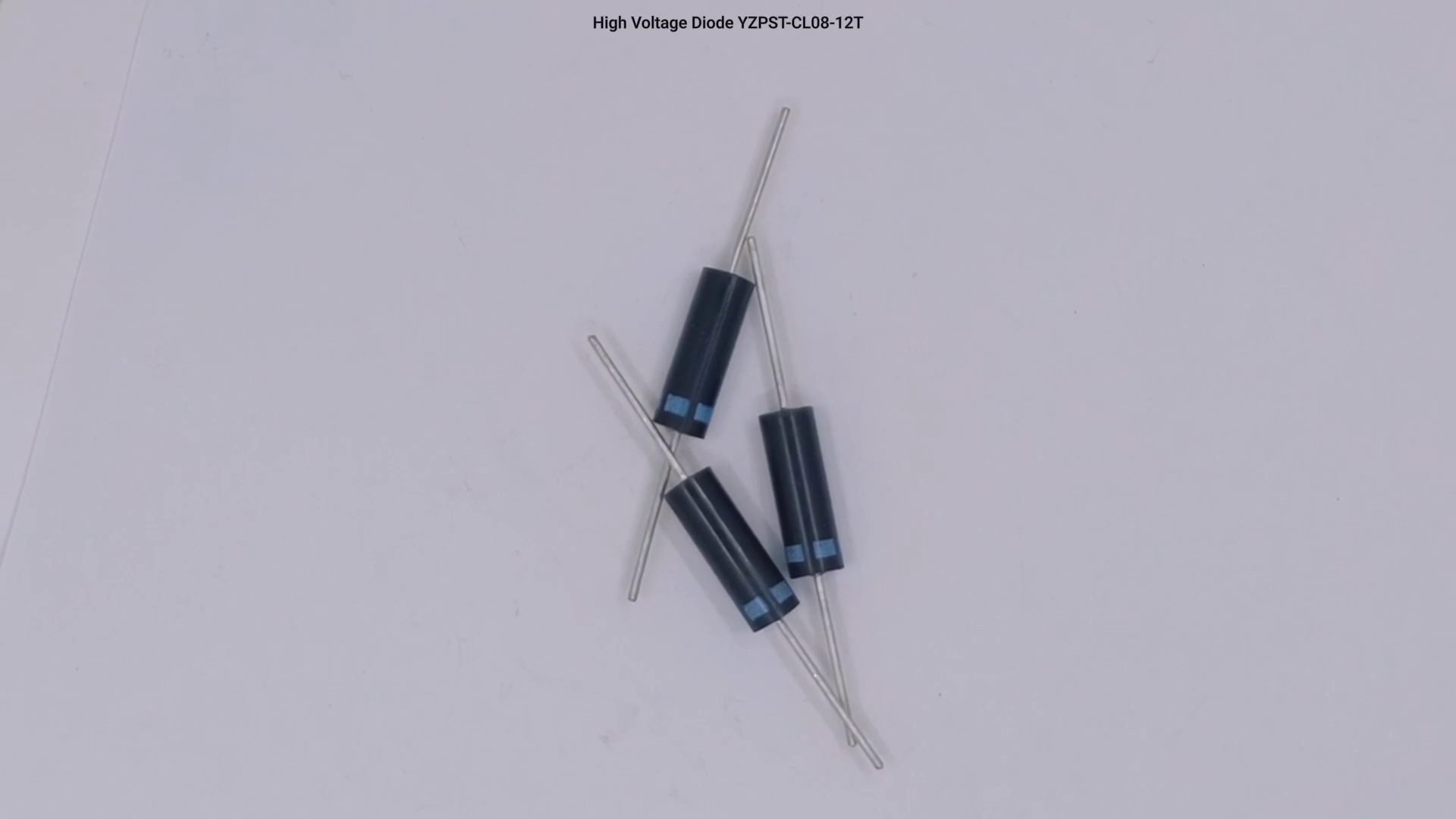

YZPST-CL08-12T

Диод высокого напряжения CL08-12

1.Основные характеристики

No.	Пункт	Символ	Ед.	Рейтинг	Условия
1	Повторное пиковое обратное напряжение	VRRM	КВ	12
2	Средний переходной ток	IF (AV)	мА	350	Tamb=60 ℃ 50Гц полусинусоидальная волна Среднее значение выпрямления
3	Переходной период тока	IFSM	А	15	Tamb=25 ℃ 50Гц полусинусоидальная волна,одиночный импульс
4	Обратный период тока	IRSM	А	0.2	Импульсная длительность 1мс треугольная волна одиночный импульс
5	Максимальная температура перехода=	Tjmax	℃	130
6	Температура хранения	Tstg	℃	-40~+130

2. Электрические характеристики

No.	Пункт	Символ	Ед.	Рейтинг	Условия испытаний
1	Падение напряжения вперед	VFM	В	18.5макс	IF(AV)=350мА
2	Нормальный обратный ток при нормальной температуре	IRM1	А	5макс	VRM=12КВ
3	Высокий обратный ток при высокой температуре	IRM2	А	50макс	Tamb=100℃ VRM=12КВ
4	Обратное пробивное напряжение	VZ	КВ	12~18	IR=100мкА
5	Время обратного восстановления	trr	нС	80 макс	IF=IR=100мА, 90%

(Tamb=25 oC, unless otherwise specified)

Применение

Для высоковольтного выпрямления для микроволновой печи;

Другие области электронного выпрямления

Email: info@yzpst.net

Тел: 8613805278321

Whatsapp: 8613805278321

YZPST-CL08-12T

High Voltage Diode of CL08.pdf

описание1

Молния 1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к телу для широкого диапазона движения, разработана для оптимальной производительности и комфорта в течение всего дня. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах, чтобы удерживать их на месте во время тренировки

Product Introduction

High Voltage Diode of CL08-12

1.MainSpecification

No.	Item	Symbol	Unit	Rating	Conditions
1	Repetitive Peak Reverse Voltage	VRRM	KV	12
2	Average Forward Current	IF (AV)	mA	350	Tamb=60 ℃ 50HZ Sine-half Wave Rectification Average Value
3	Forward Surge Current	IFSM	A	15	Tamb=25 ℃ 50HZ Sine-half Wave,One Shot
4	Reverse Surge Current	IRSM	A	0.2	Pulse width 1ms triangle wave single pulse
5	Maximum Junction Temperature=	Tjmax	℃	130
6	Storage Temperature	Tstg	℃	-40~+130

2. Electric Specification

No.	Item	Symbol	Unit	Rating	Test conditions
1	Forward Voltage Drop	VFM	V	18.5max	IF(AV)=350mA
2	Normal Temperature Reverse Current	IRM1	A	5max	VRM=12KV
3	High Temperature Reverse Current	IRM2	A	50max	Tamb=100℃ VRM=12KV
4	Reverse Breakdown Voltage	VZ	KV	12~18	IR=100uA
5	Reverse Recovery Time	trr	nS	80 max	IF=IR=100mA, 90%
