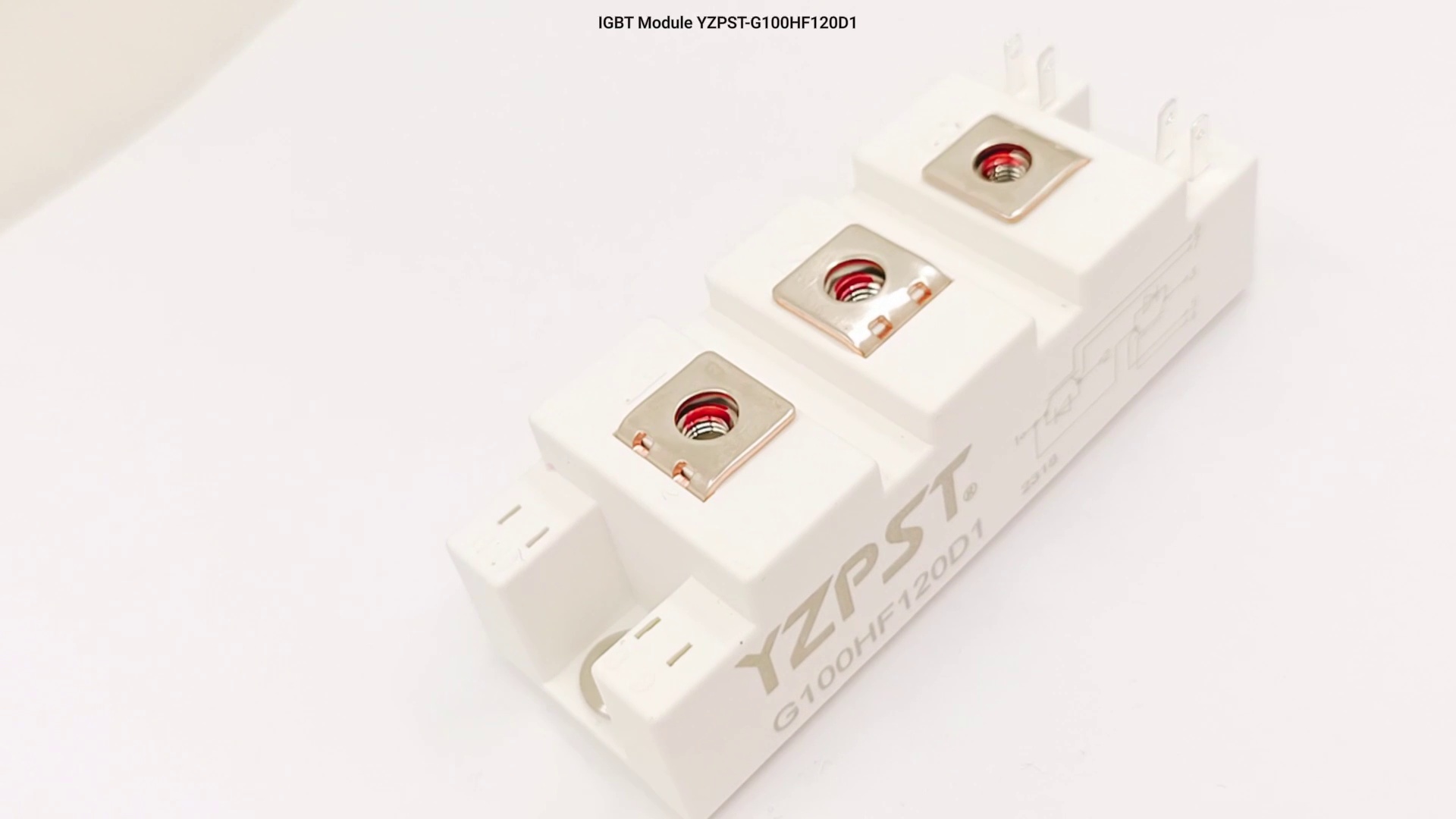

1200V 100A Модуль IGBT P/N:YZPST-G100HF120D1

Особенности:
1200V100A, VCE(sat)(тип.)=3.0V Низкодуктивный дизайн
Меньшие потери и большая энергия
Ультрабыстрый переключающийся режим
Отличная устойчивость к короткому замыканию
Общие применения:
 Вспомогательный инвертор
 Индукционное нагревание и сварка

 Системы бесперебойного питания

описание1
Молния 1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к телу для широкого диапазона движения, разработана для оптимальной производительности и комфорта в течение всего дня. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах, чтобы удерживать их на месте во время тренировки
Product Introduction

1200V 100A IGBT Module P/N:YZPST-G100HF120D1

Features:
1200V100A,VCE(sat)(typ.)=3.0V Low inductive design
Lower losses and higher energy
Ultrafast switching speed
Excellent  short circuit ruggedness
General Applications:
 Auxiliary lnverter
 Inductive Heating and Welding

 UPS Systems

Absolute Maximum Ratings of IGBT

VCES Collector to Emitter Voltage 1200 V
VGES Continuous Gate to Emitter Voltage ±30 V
    TC = 25°C 200
IC Continuous Collector Current TC = 100°C 100 A
ICM Pulse Collector Current TJ = 150°C 200 A
PD Maximum Power Dissipation (IGBT) TC = 25°C, 430 W
tsc   > 10 µs
Short Circuit Withstand Time
Maximum IGBT Junction Temperature 150 °C
TJ
TJOP
Maximum Operating Junction Temperature Range -40 to +150 °C
Tstg Storage Temperature Range -40 to +125 °C

VRRM Repetitive Peak Reverse Voltage Preliminary Data 1200 V
    TC = 25°C 200
IF Diode Continuous Forward Current TC = 100°C 100 A
IFM Diode Maximum Forward Current 200 A





Absolute Maximum Ratings of Freewheeling Diode

VRRM Repetitive Peak Reverse Voltage Preliminary Data 1200 V
    TC = 25°C 200
IF Diode Continuous Forward Current TC = 100°C 100 A
IFM Diode Maximum Forward Current 200 A

Switching Characteristics of IGBT

td(on)     TJ = 25°C   30
Turn-on Delay Time   ns


    TJ = 125°C   35
      TJ = 25°C   50
tr Turn-on Rise Time   TJ = 125°C   55   ns
      TJ = 25°C   380
td(off) Turn-off Delay Time   TJ = 125°C   390   ns
      TJ = 25°C   110
tf Turn-off  Fall Time   TJ = 125°C   160   ns
    VCC = 600V TJ = 25°C   4.6
Eon Turn-on Switching Loss IC = 100A TJ = 125°C   5.7   mJ
    RG  = 5.6Ω TJ = 25°C   3.1
Eoff Turn-off Switching Loss VGE = ±15V TJ = 125°C   5.1   mJ
Qg Total Gate Charge Inductive Load TJ = 25°C   870   nC
Rgint Integrated gate resistor f  = 1M; TJ = 25°C   1.9   Ω
Vpp = 1V
Cies Input Capacitance   TJ = 25°C   8
VCE = 25V
Coes Output Capacitance VGE = 0V TJ = 25°C   1.35   nF
Cres Reverse Transfer f = 1MHz TJ = 25°C   0.81
Capacitance
RθJC Thermal Resistance, Junction-to-Case (IGBT)     0.29 °C/W

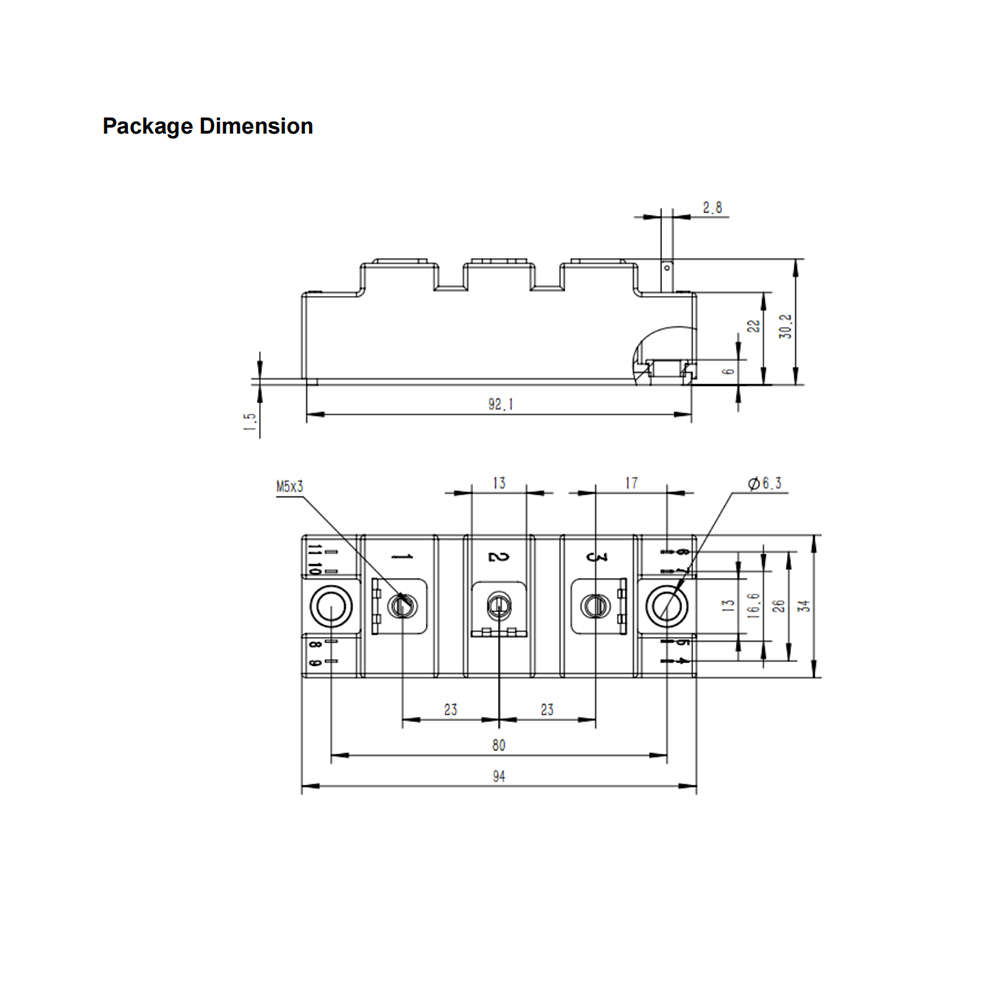

Package Dimension
