YZPST-G100HF65D1

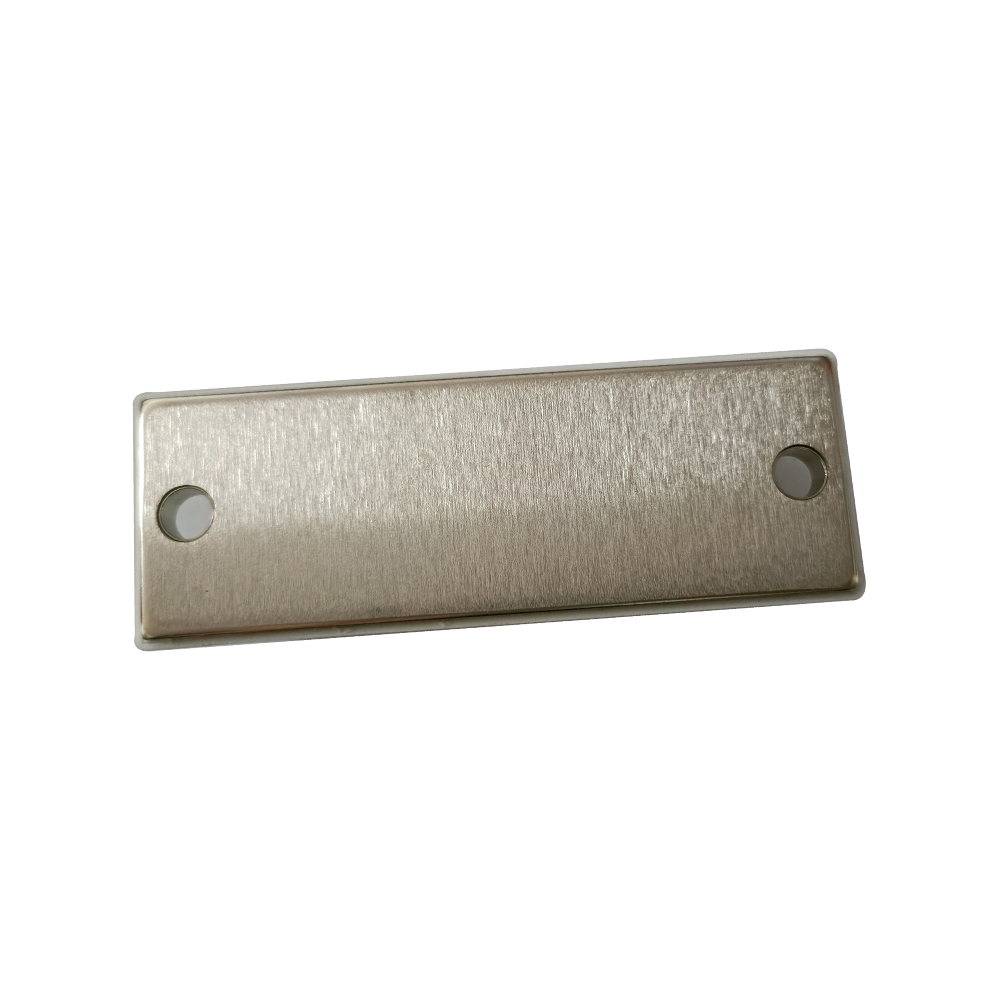

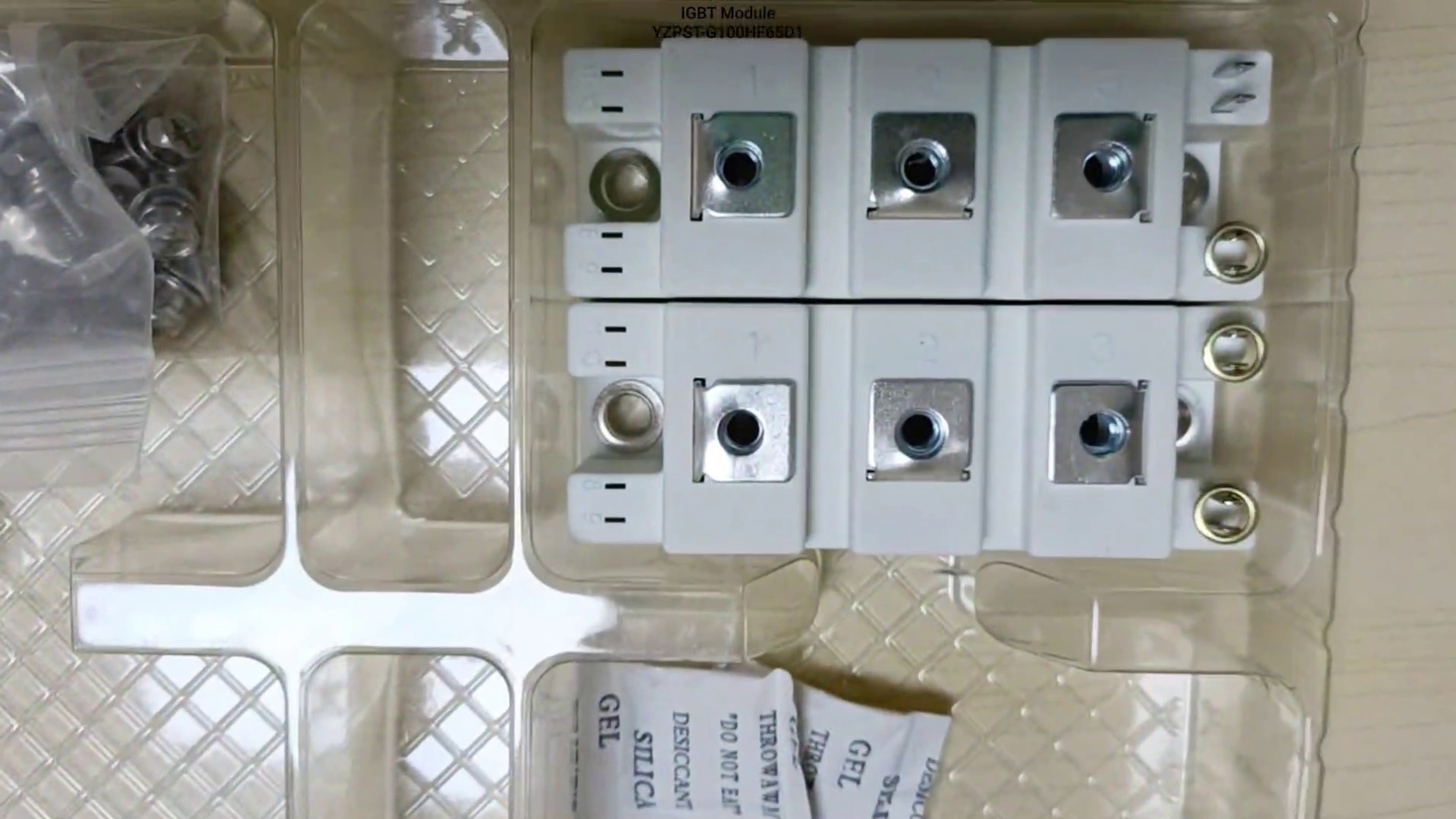

650V 100A Модуль IGBT YZPST-G100HF65D1

Особенности:
 650V100A,VCE(sat)(typ.)=1.80V
 Низкое индуктивное проектирование
 Более низкие потери и большая энергия
 Технология Field Stop IGBT
 Отличная устойчивость к короткому замыканию

Общие применения:
 Вспомогательный инвертор
 Индукционное нагревание и сварка
 Солнечные приложения
 Системы бесперебойного питания

описание1
Молния 1/5 молнии для мужских спортивных свитеров. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. РЕГУЛЯРНАЯ ПОСАДКА - Стандартные размеры США. Спортивная посадка, сидящая близко к телу для широкого диапазона движения, разработана для оптимальной производительности и комфорта в течение всего дня. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для большого пальца на длинных рукавах, чтобы удерживать их на месте во время тренировки
DESCRIPTION

650V 100A IGBT Module  YZPST-G100HF65D1

Features:
 650V100A,VCE(sat)(typ.)=1.80V
 Low inductive design
 Lower losses and higher energy
 Field Stop IGBT Technology
 Excellent  short circuit ruggedness

General Applications:
 Auxiliary lnverter
 Inductive Heating and Welding
 Solar Applications
 UPS Systems

Absolute Maximum Ratings of IGBT

VCES Collector to Emitter Voltage 650 V
VGES Continuous Gate to Emitter Voltage ±30 V
    TC  = 25°C 200
IC Continuous Collector Current TC  = 100°C 100 A
ICM Pulse Collector Current TJ  = 150°C 200 A
PD Maximum Power Dissipation (IGBT) TC  = 25°C, 390 W
TJ  = 150°C
tsc Short Circuit Withstand Time > 10 µs
TJ Maximum IGBT Junction Temperature 150 °C
TJOP Maximum Operating Junction Temperature Range -40 to +150 °C
Tstg Storage Temperature Range -40 to +125 °C

Absolute Maximum Ratings of Freewheeling Diode

VRRM Repetitive Peak Reverse Voltage Preliminary Data 650 V
  Diode Continuous Forward Current TC  = 25°C 200
IF Diode Continuous Forward Current TC  = 100°C 100 A
IFM Diode Maximum Forward Current 200 A

Electrical Characteristics of IGBT at TJ = 25°C (Unless Otherwise Specified)

Parameter Test Conditions Min Typ Max Unit
BVCES Collector to Emitter Breakdown Voltage VGE = 0V, IC = 1mA 650     V
ICES Collector to Emitter VGE  = 0V,VCE    = VCES     1 mA
Leakage  Current
IGES Gate to Emitter Leakage Current VGE  = ±30V, VCE   = 0V     200 nA
VGE(th) Gate Threshold Voltage IC  = 1mA, VCE  = VGE 4.5   5.5 V
      TJ  = 25°C   1.8 2
VCE(sat) Collector  to  Emitter  Saturation Voltage (Module Level) IC  = 100A, VGE  = 15V TJ  = 125°C   2   V

Switching Characteristics of IGBT

td(on) Turn-on Delay Time   TJ  = 25°C   60   ns


tr Turn-on Rise Time   TJ  = 25°C   55   ns
td(off) Turn-off Delay Time VCC  = 400V TJ  = 25°C   210   ns
tf Turn-off  Fall Time IC  = 100A TJ  = 25°C   65   ns
Eon Turn-on Switching Loss RG  = 10Ω TJ  = 25°C   1.2   mJ
Eoff Turn-off Switching Loss VGE = ±15V TJ  = 25°C   1   mJ
Qg Total Gate Charge Inductive Load TJ  = 25°C   500   nC
Rgint Integrated gate resistor f  = 1M; TJ  = 25°C   6.9
Vpp = 1V
Cies Input Capacitance   TJ  = 25°C   3.9
VCE = 25V
Coes Output Capacitance VGE = 0V TJ  = 25°C   0.35   nF
Cres Reverse Transfer f = 1MHz TJ  = 25°C   0.25
Capacitance
RθJC Thermal Resistance, Junction-to-Case (IGBT)     0.32 °C/W

Electrical and Switching Characteristics of Freewheeling Diode

VF     TJ  = 25°C   1.35
Diode Forward Voltage IF  = 100A , V
  VGE  = 0V TJ   = 125°C   1.2
trr Diode Reverse Recovery Time IF  = 100A, TJ  = 25°C   80   ns
Irr Diode Peak Reverse Recovery Current di/dt = 550A/µs, Vrr = 400V, TJ  = 25°C   30   A
Qrr Diode Reverse Recovery Charge   TJ  = 25°C   6.2   uC
RθJC Thermal Resistance, Junction-to-Case (Diode)     0.75 °C/W

Module Characteristics

Parameter

Min.

Typ.

Max.

Unit

Viso

Isolation Voltage

(All Terminals Shorted),f = 50Hz, 1minute

2500





V

RθCS

Case-To-Sink(Conductive Grease Applied)



0.1



°C/W

M

Power Terminals Screw: M5

3.0



5.0

N·m

M

Mounting Screw: M6

4.0



6.0

N·m

G

Weight



160



g

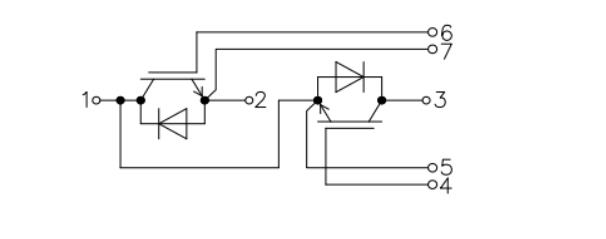

Internal Circuit:

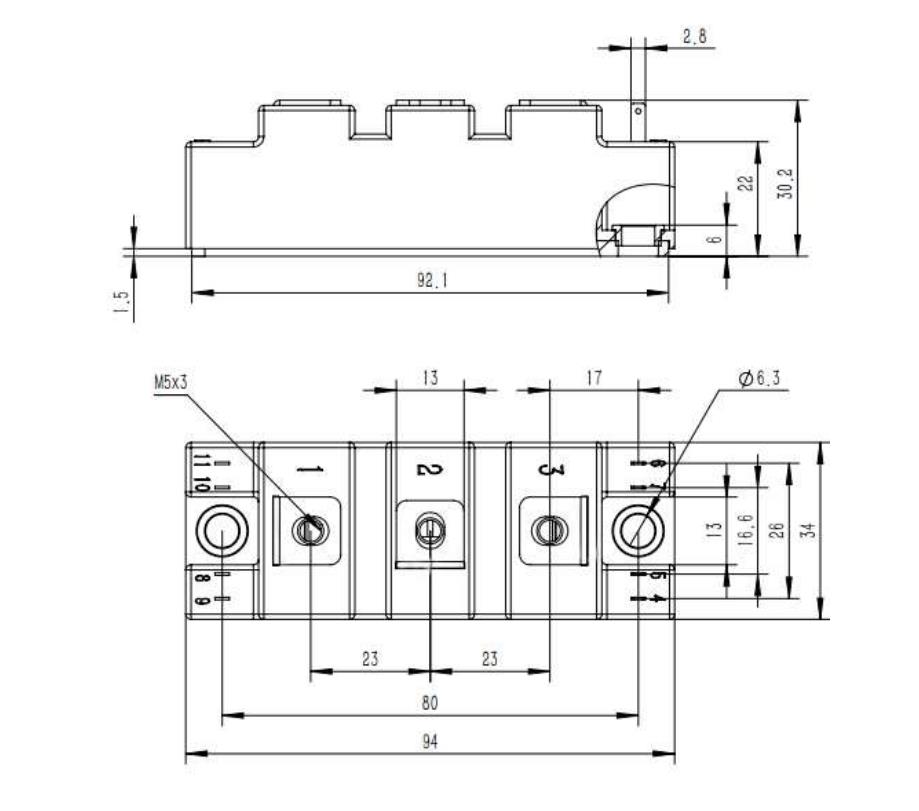

Package Dimension
