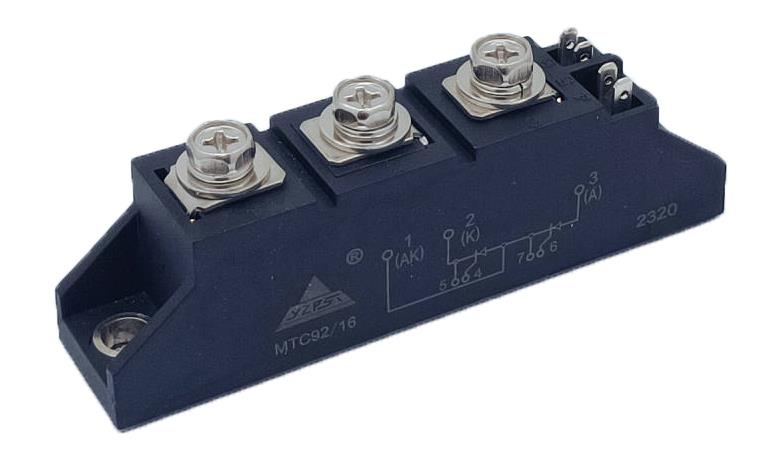

YZPST-MTC92-16
Двойные тиристорные модули
ТИП: YZPST-MTC92-16
Особенности
· Промышленный стандартный пакет
· Электрически изолированная базовая пластина
· Теплоотвод через алюминиевую оксидную керамическую изолированную металлическую базовую пластину
· Чип припаян на прямую медную связанную AL2O3 керамику
· Тиристорный чип с центральным затвором
Типичные применения
- Управление постоянным током
- Плавный пуск переменного тока
- Температурный контроль
- Профессиональное затемнение света
Dual Thyristor Modules
TYPE: YZPST-MTC92-16
Features
· Industrial standard package
· Electrically insulated base plate
· Heat transfer through aluminium oxide ceramic insulated metal base plate
· Chip soldered on direct copper bonded AL2O3 ceramic
· Thyristor chip with center gate
Typical Applications
- DC motor control
- AC motor soft starters
- Temperature control
- Professional light dimming
|
VDRM/VRRM |
|
1600/1600 |
V |
|
VRSM |
|
1700 |
V |
Maximum Ratings
|
Symbol |
Condition |
Ratings |
Unit |
|
IT(AV) |
sin. 180; Tc =85°C, |
95 |
A |
|
ITSM |
Tvj =25°C; 10 ms |
2000 |
A |
|
I2t |
Tvj =25°C; 8,3…10 ms |
20 |
kA2S |
|
(di/dt)cr |
|
140 |
A/us |
|
Viso |
A.C. 1s / 1min. |
3600/3000 |
V |
|
Tj |
|
-40 ~ + 125 |
°C |
|
Tstg |
|
-40 ~ + 125 |
°C |
|
W |
|
- |
g |
Electrical Characteristics
|
Symbol |
Condition |
Ratings |
Unit |
|
IDRM /IRRM |
AtVDRM, Tj=125°C |
15 |
mA |
|
VT |
On-State Current 300A, Tj=25°C |
1.63 |
V |
|
VT(TO) |
Tj=125°C |
0.9 |
V |
|
tgd |
Tj=25°C |
1 |
us |
|
tq |
Tj=125°C |
100 |
us |
|
IGT/VGT |
Tj=25°C |
150 / 3 |
mA/V |
|
VGD |
Tj=125°C |
0.25 |
V |
|
(dv/dt)cr |
Tj=125°C |
1000 |
V/us |
|
IH |
Tj=25°C, typ. / max. |
140/240 |
mA |
|
IL |
Tj=25°C, typ. / max. |
260/550 |
mA |
|
Rth(j-c) |
Per Module |
0.14 |
K/W |

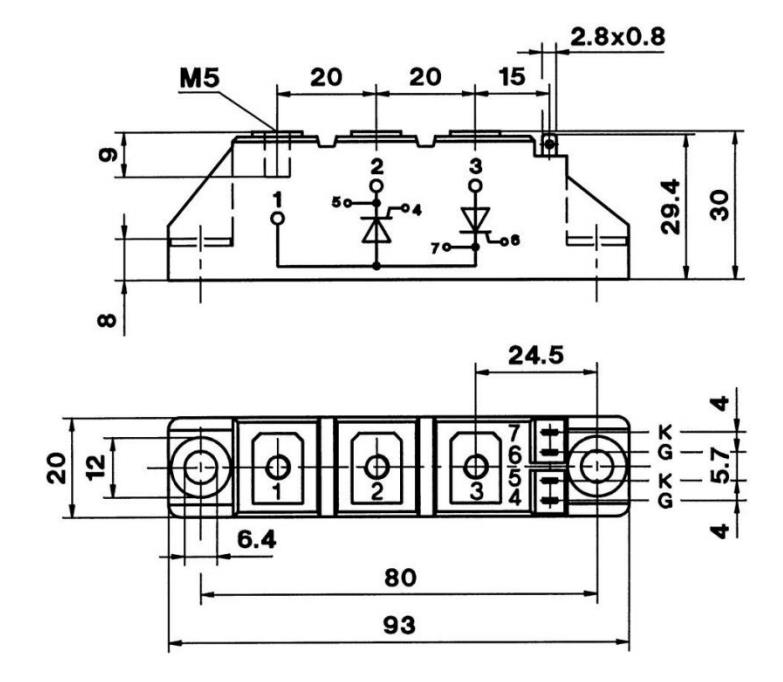

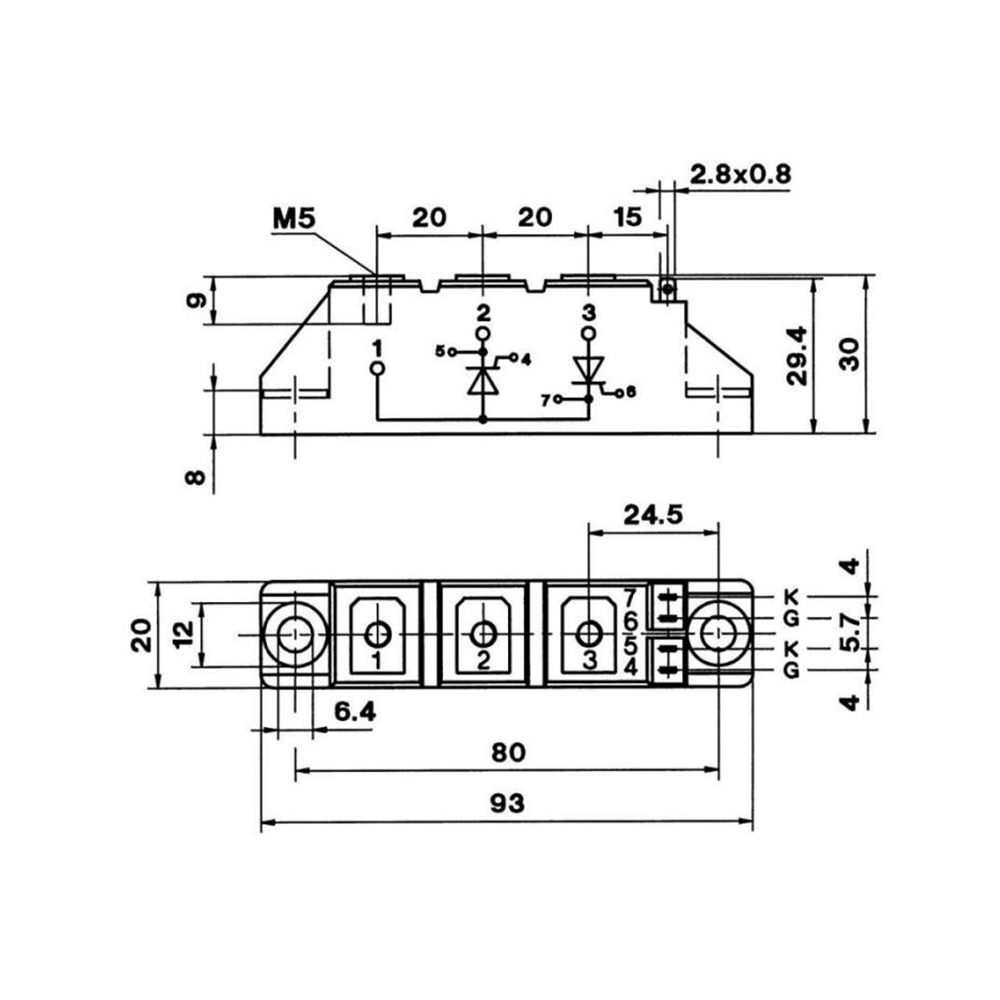

Outline Drawing
