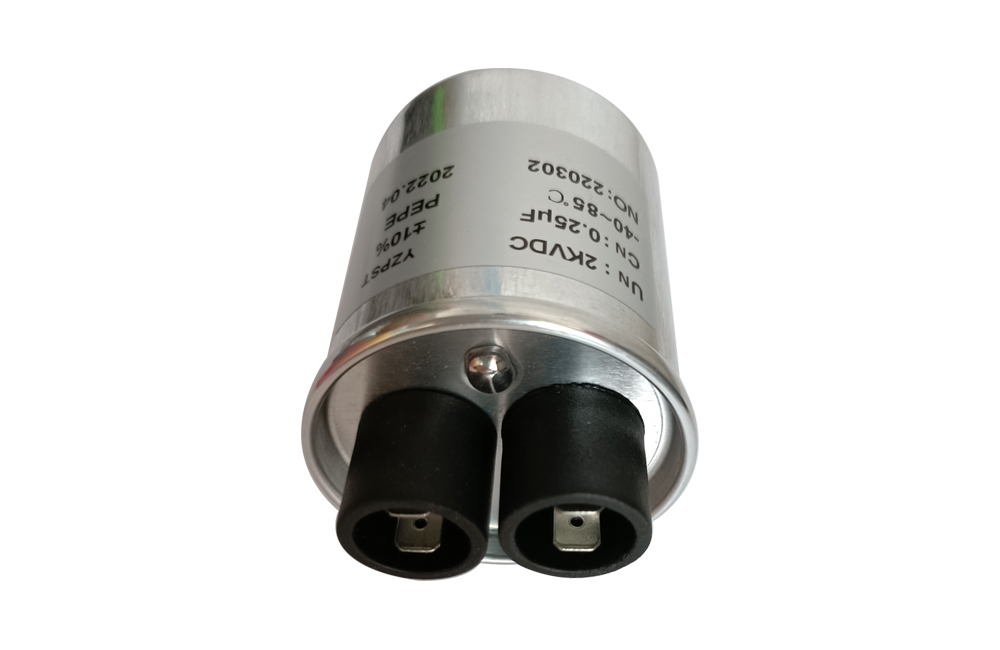

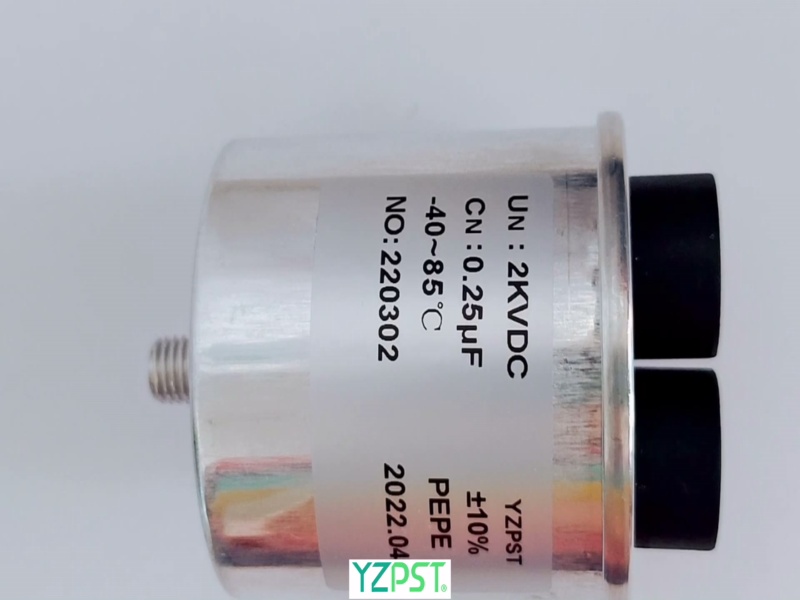

Демпфирование и поглощение конденсатора

YZPST-2kVDC-0.25μF

1. Использование продукта
Этот продукт в основном используется для полупроводникового переключения, защиты, фильтрации и накопления энергии в электроэнергетических устройствах.
2.Особенности продукта
2.1Характеристики: Конденсатор содержит высококачественную полипропиленовую пленку и изоляционный пропитыватель низкой температуры, без ПКБ. Электроды изготовлены из специальной алюминиевой фольги для электроники; Применяется неиндуктивная рулонная графика. Выдерживает переходные тяжелые токи и высоковольтные импульсы без потери емкости. Низкая диссипация, хорошо герметизирован, хорошее теплоотведение, длительный срок службы, защита от взрывов и высокая безопасность.
2.2Внешний вид: Матовый корпус из оксидированного алюминия, хороший внешний вид. Особенности антикоррозионной пленки из ПЭТ, без отслоения, без выцветания цвета, небольшой размер, легкий вес и простая установка и т. д.
3.Технический параметр
3.1Основной параметр
3.1Под естественным воздухом для охлаждения: Максимальная температура корпуса рабочего конденсатора составляет 70℃
3.2Elevation: ≥1000m
3.3Относительная влажность: ≥95%
3.4Номинальное напряжение: UN=2kVDC
3.5fundamental frequency:50Hz
3.6rated capacity: CN=0.25μF
3.7Capacity Tolerance within \u00b110%
3.8Тангенс угла потерь конденсатора tanδ(1кГц)≤0.0005
3.9Изоляционное сопротивление: RC≥3000S
3.10 Напряжение испытания терминала: UTTDC=4kVDC, 10S
3.11Напряжение между терминалом и корпусом: UTTDC=5kVDC, 10S
3.12Жилье: Цилиндрический алюминиевый корпус
3.13Проверка герметичности: Нет утечек в течение 4 часов при номинальной температуре 75℃±5℃
3.14Проверка разряда между терминалами: 1.1Напряжение, выдерживаемое в течение 10 секунд 20 раз при постоянном токе зарядки и разрядки без пробоя и потери емкости.
3.2 перегрузка
Конденсатор может работать в соответствии с нижеприведенной формой, в которой перенапряжение выше
1.1Un основан на отсутствии очевидного сокращения срока службы конденсатора.

Таблица 1: Перенапряжение сети переменного тока

4. Состояние подходит
4.1Установка и использование внутри помещения
4.2Местоположение установки над уровнем моря 1000м
4.3Влажность окружающей среды менее 85%
4.4Температурный класс: uff0d40/D
4.5The capacitor long running temperature less than 55℃
4.6No strong metal corrosive steam or air in the surrounding.
4.7Нет интенсивного механического воздействия, нет взрывов или горючих материалов
4.8Установка должна избегать высокого магнитного поля
Чертеж изделия uff1a

Для получения дополнительной информации о YZPST-2kVDC-0.25UF пожалуйста, загрузите вышеуказанный файл PDF с именем "YZPST-2kVDC-0.25UF"
