Product description

YZPST-SB320THRU SB3200

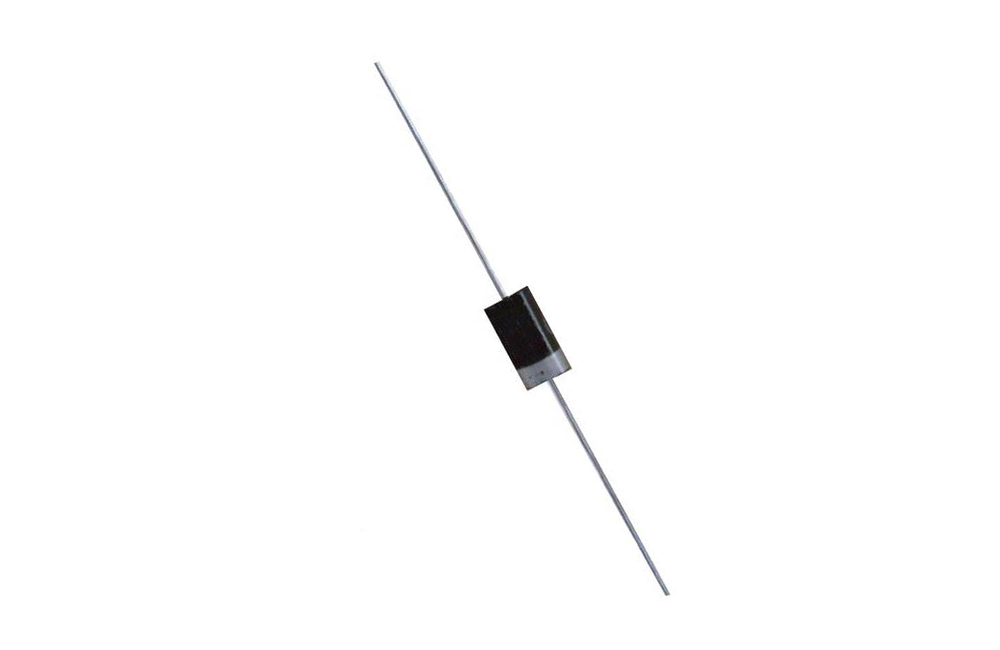

High reliability 3.0AMP schottky barrier diode

FEATURES
Low forward voltage drop
High current capability
High reliability
High surge current capability
Epitaxial construction
Both normal and Pb free product are available:
Normal:80~95%Sn,5~20%Pb
Pb free:99 Sn above can meet Rohs enviroment substance directive request
MECHANICAL DATA
Case: Molded plastic
Epoxy: UL 94V-0 rate flame retardant
Lead: Axial leads, solderable per MIL-STD-202, method 208 guranteed
Polarity: Color band denotes cathode end
Mounting position: Any


Weight: 1.10 gramsYZPST-SB3100-1
VOLTAGE RANGE
20 to 200 Volts
CURRENT
3.0 Ampere
Yzpst Sb3100 1


MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Rating 25 C ambient temperature uniess otherwies specified. Single phase half wave, 60Hz, resistive or inductive load.
For capacitive load, derate current by 20%.

TYPE NUMBER

SB320

SB330

SB340

SB360

SB380

SB3100

SB3150

SB3200

UNITS

Maximum Recurrent Peak Reverse Voltage

20

30

40

60

80

100

150

200

V

Maximum RMS Voltage

14

21

28

42

56

70

105

140

V

Maximum DC Blocking Voltage

20

30

40

60

80

100

150

200

V

Maximum Average Forward Rectified Current

See Fig. 1



3.0



A

Peak Forward Surge Current, 8.3 ms single half sine-wave

superimposed on rated load (JEDEC method)



80



A

Maximum Instantaneous Forward Voltage at 3.0A

0.55

0.70

0.75

V

Maximum DC Reverse Current Ta=25 C

at Rated DC Blocking Voltage Ta=100 C

0.2

30

mA

mA

Typical Junction Capacitance (Note1)

250

pF

Typical Thermal Resistance R JA (Note 2)

20

C/W

Operating Temperature Range Tj

-65 +125

-65 +150

C

Storage Temperature Range TSTG

-65 +150

C

NOTES:
1.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
Thermal Resistance Junction to Ambient Vertical PC Board Mounting 0.5"(12.7mm) Lead Length.

For more information about YZPST-SB3100 please download the PDF file above named " YZPST-SB320 THRU SB3200 "
